全手工DIY Output transformer

liang

這 Output transformer系代朋友做。佢用來做KT88推挽機。付上製作圖同C兄們分享下。還請C兄們指導下

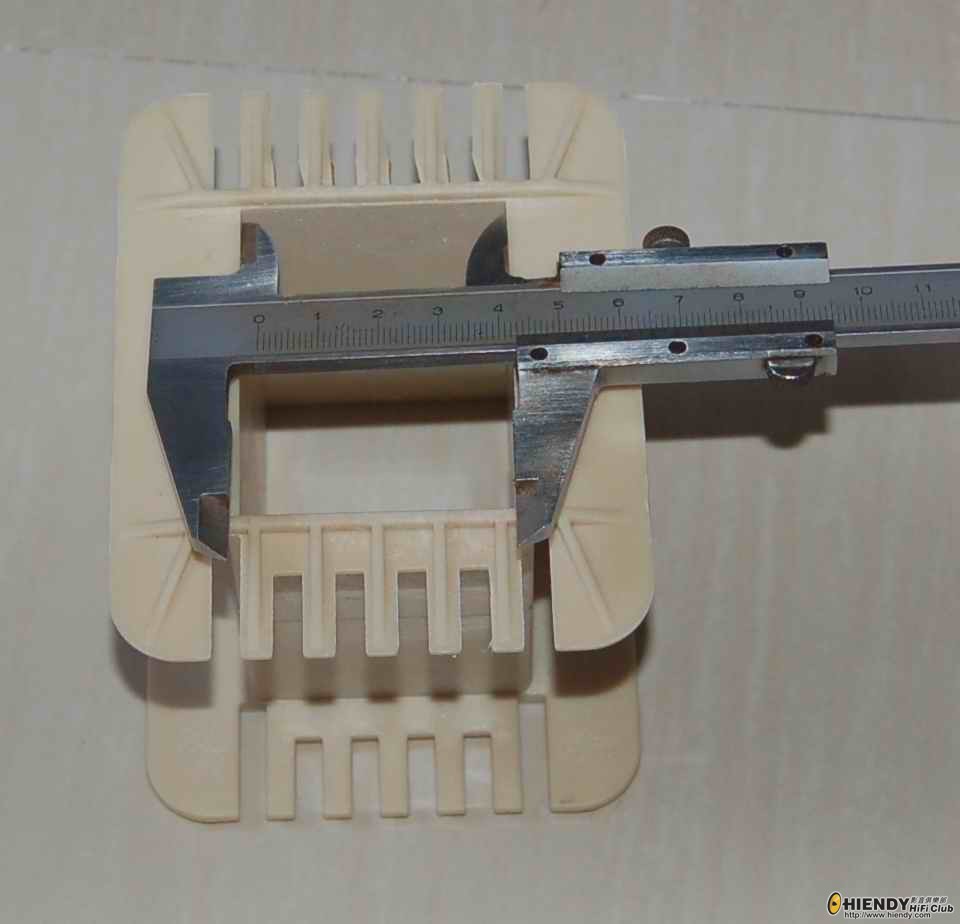

Output transformer的規格系133*60

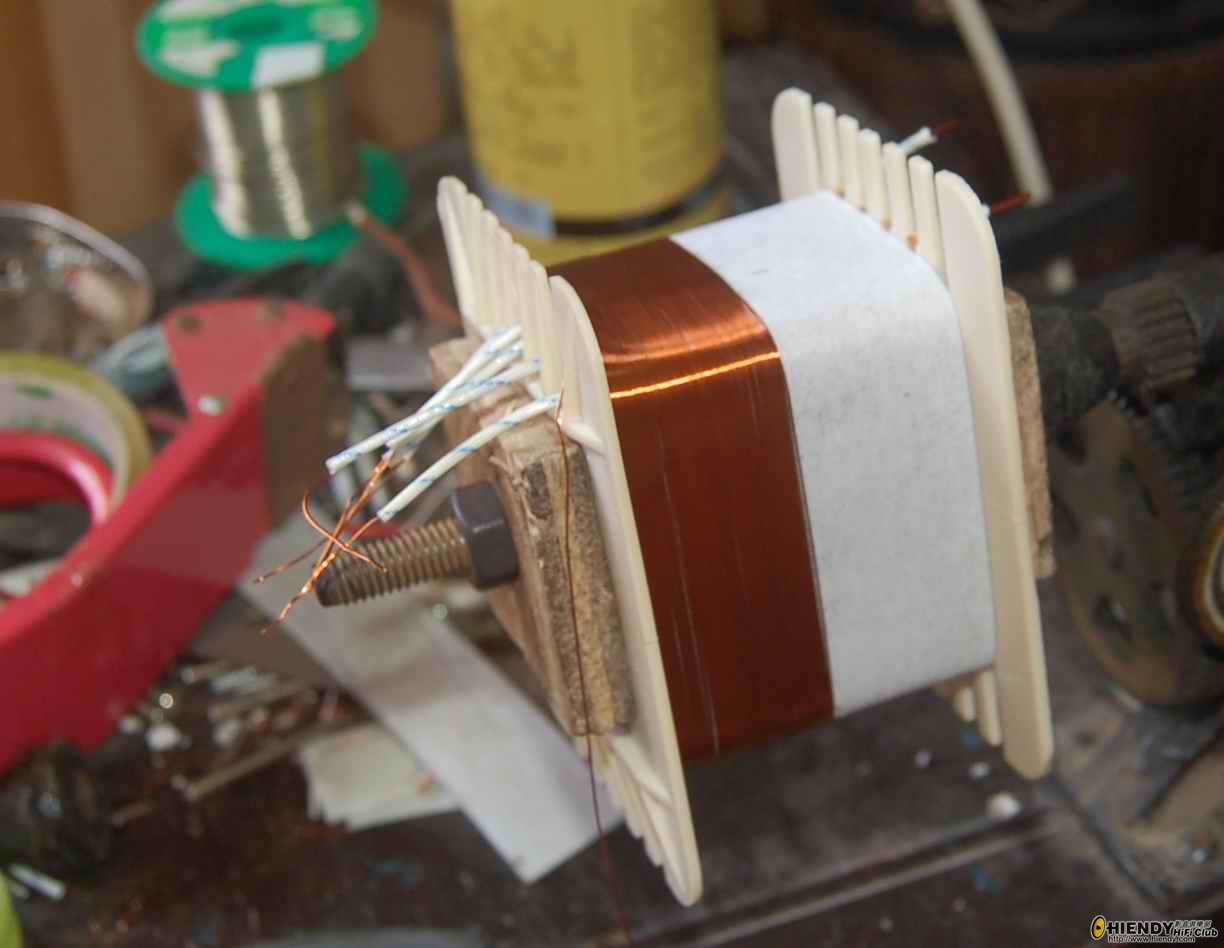

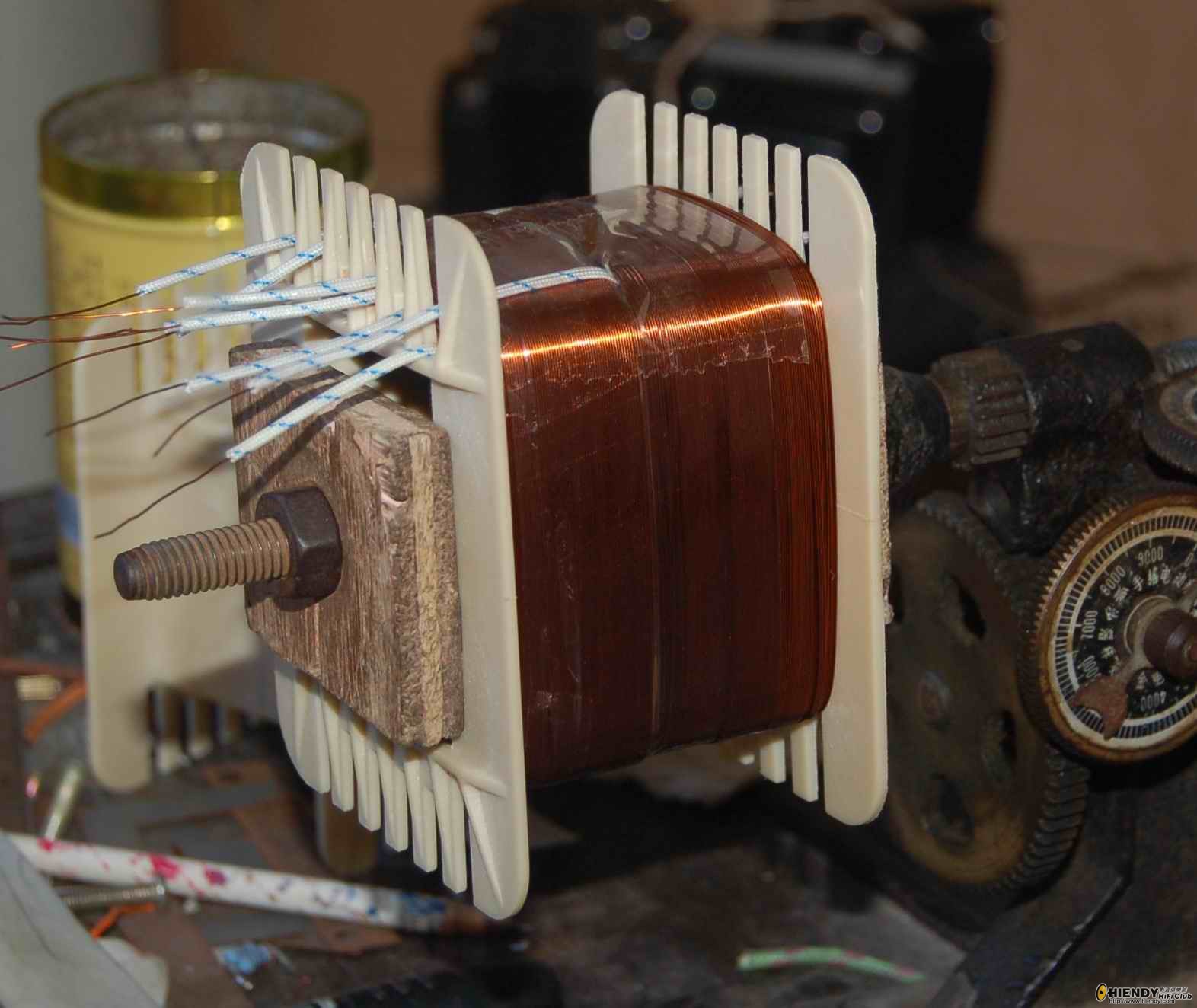

N1（初級）分成左右各一組製成，一共分4層來做

liang

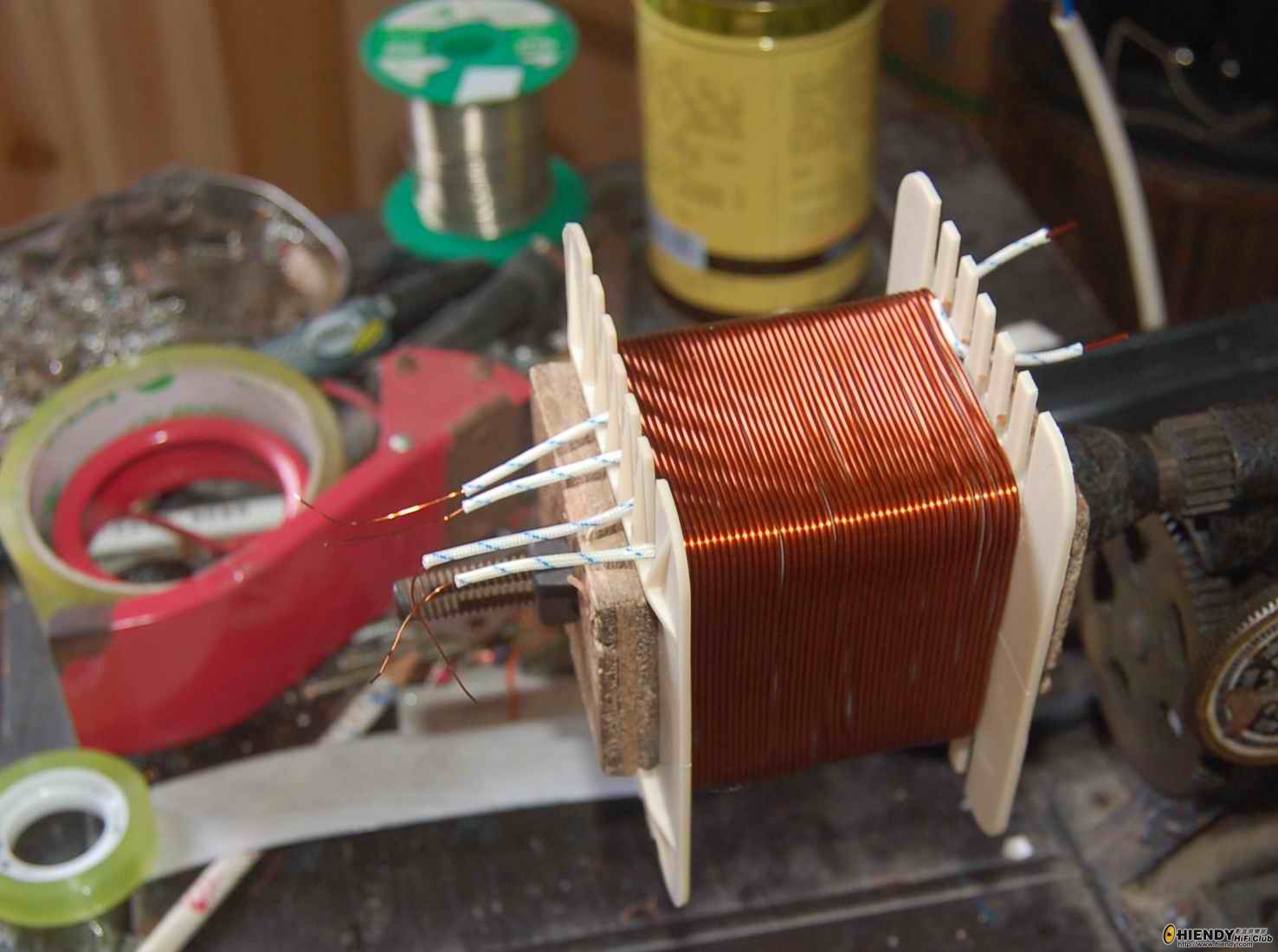

N2（次级）的圖片

liang

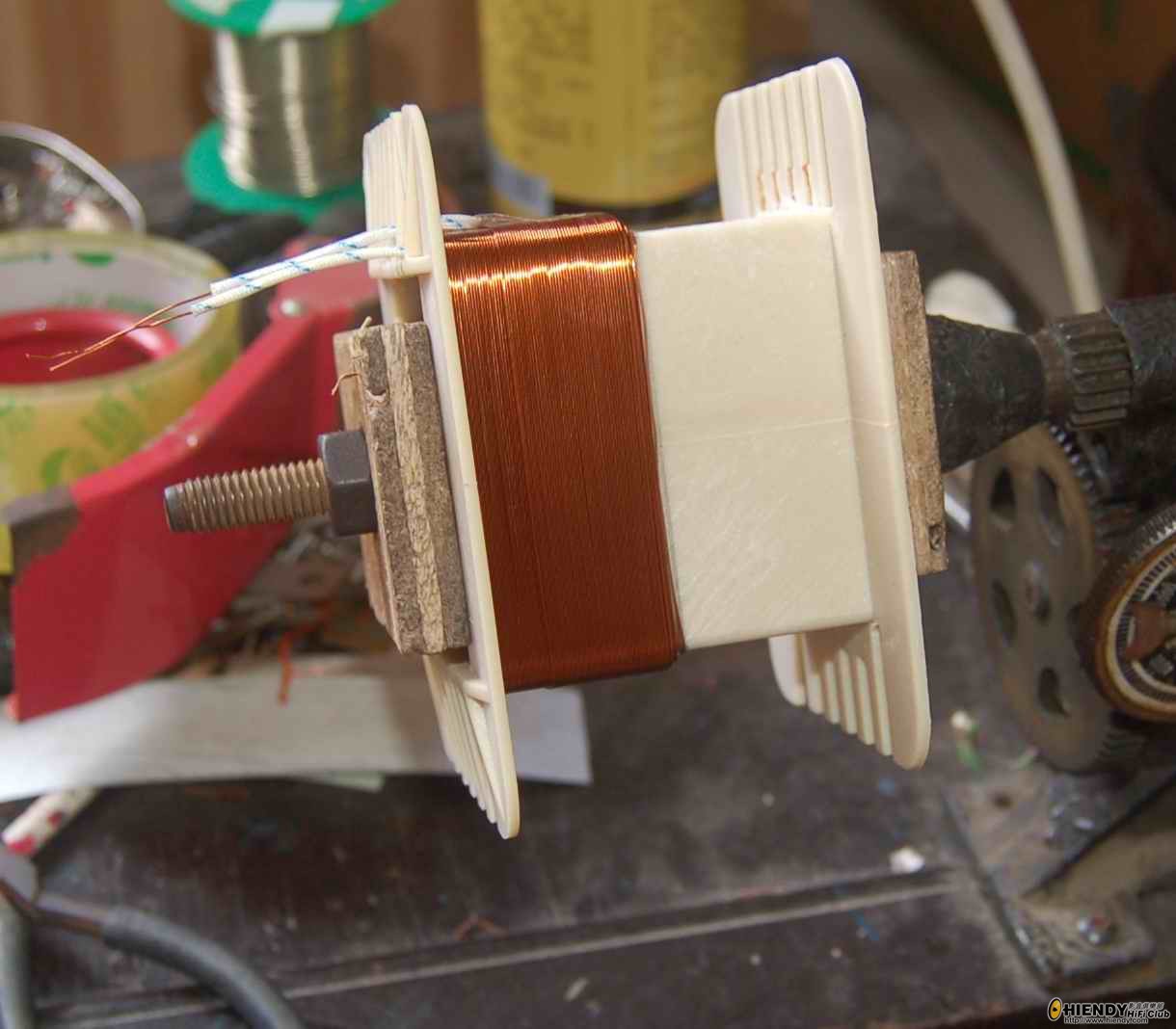

第二重的N1（初級）圖

liang

完成左N2的第二重

iwantbd

師兄很專業呀！

比力一定得

好勁呀！

阿樂

如何預先把線芯拉至如此直？
特別是粗的線芯

天下第一刀

你的作法適合低頻﹐對１０KHZ以上的高音不利
為減少分佈電容﹐初級分多段﹐如以前的行回掃變壓器系很好的例子﹔我以前用分
層做行回掃變壓器的結果系沒有高壓輸出。(行回掃15.626KHZ)

liang

天下第一刀 發表於 2012-7-10 16:54
你的作法適合低頻﹐對１０KHZ以上的高音不利
為減少分佈電容﹐初級分多段﹐如以前的行回掃變壓器系很好的例 ...

呵呵。書包上的字太多了。 吾好乜都搬書包上的出來，

天下第一刀

liang 發表於 2012-7-17 22:51
呵呵。書包上的字太多了。 吾好乜都搬書包上的出來，

用ＣＤ的檢測盤﹐輸入１００ＨＺ﹑１０００ＨＺ﹑　１０ＫＨＺ﹑　２０ＫＨＺ﹐
喇叭用電筒的小燈泡代替﹐看看亮度如何變化

liang

天下第一刀 發表於 2012-7-17 23:11
用ＣＤ的檢測盤﹐輸入１００ＨＺ﹑１０００ＨＺ﹑　１０ＫＨＺ﹑　２０ＫＨＺ﹐
喇叭用電筒的小燈泡代替 ...

Output transformer 我只睇2個數據。1系直流電阻。2系直流電感值。

liang

liang 發表於 2012-7-17 23:46
Output transformer 我只睇2個數據。1系直流電阻。2系直流電感值。

如果你的 Output transformer 直流電阻超過100，Ohm。甘樣你的 Output transformer 可以羅去填海了

iwantbd

liang 發表於 2012-7-17 23:51
如果你的 Output transformer 直流電阻超過100，Ohm。甘樣你的 Output transformer 可以羅去填海了 ...

一刀又搞事啦

liang

liang 發表於 2012-7-17 23:51
如果你的 Output transformer 直流電阻超過100，Ohm。甘樣你的 Output transformer 可以羅去填海了 ...

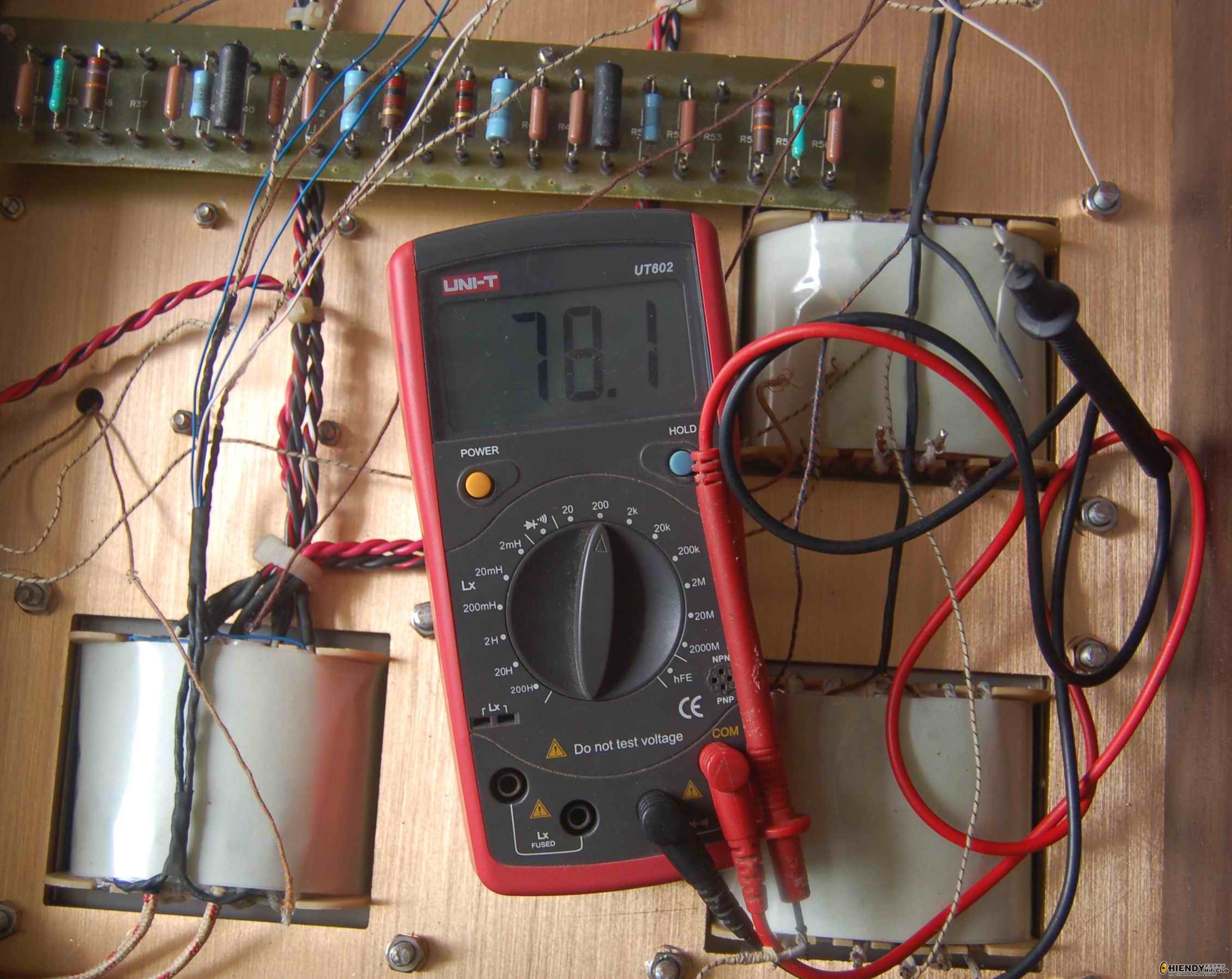

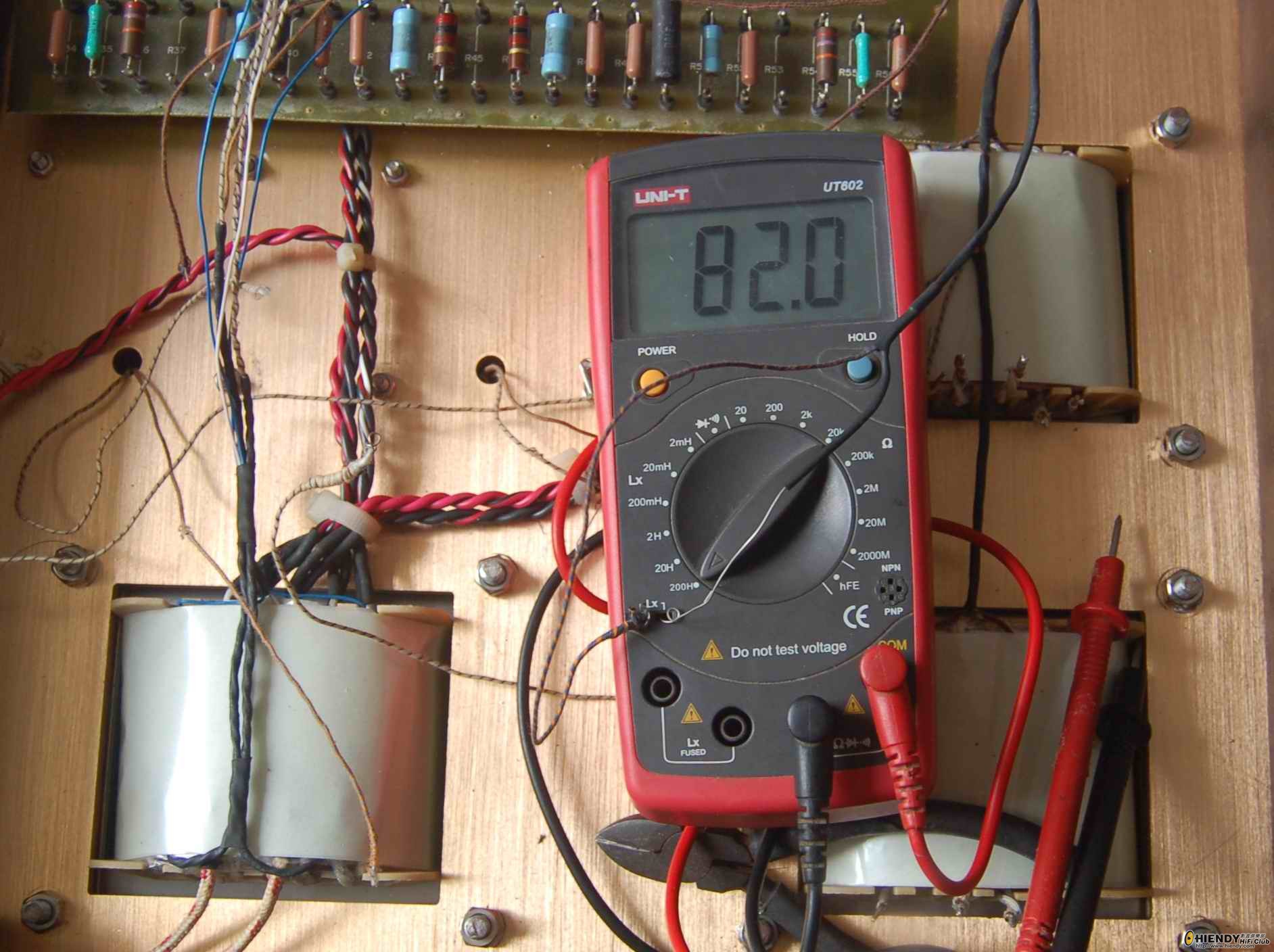

有圖為証，我的Output transformer的直流ohm只有78。電感值82H

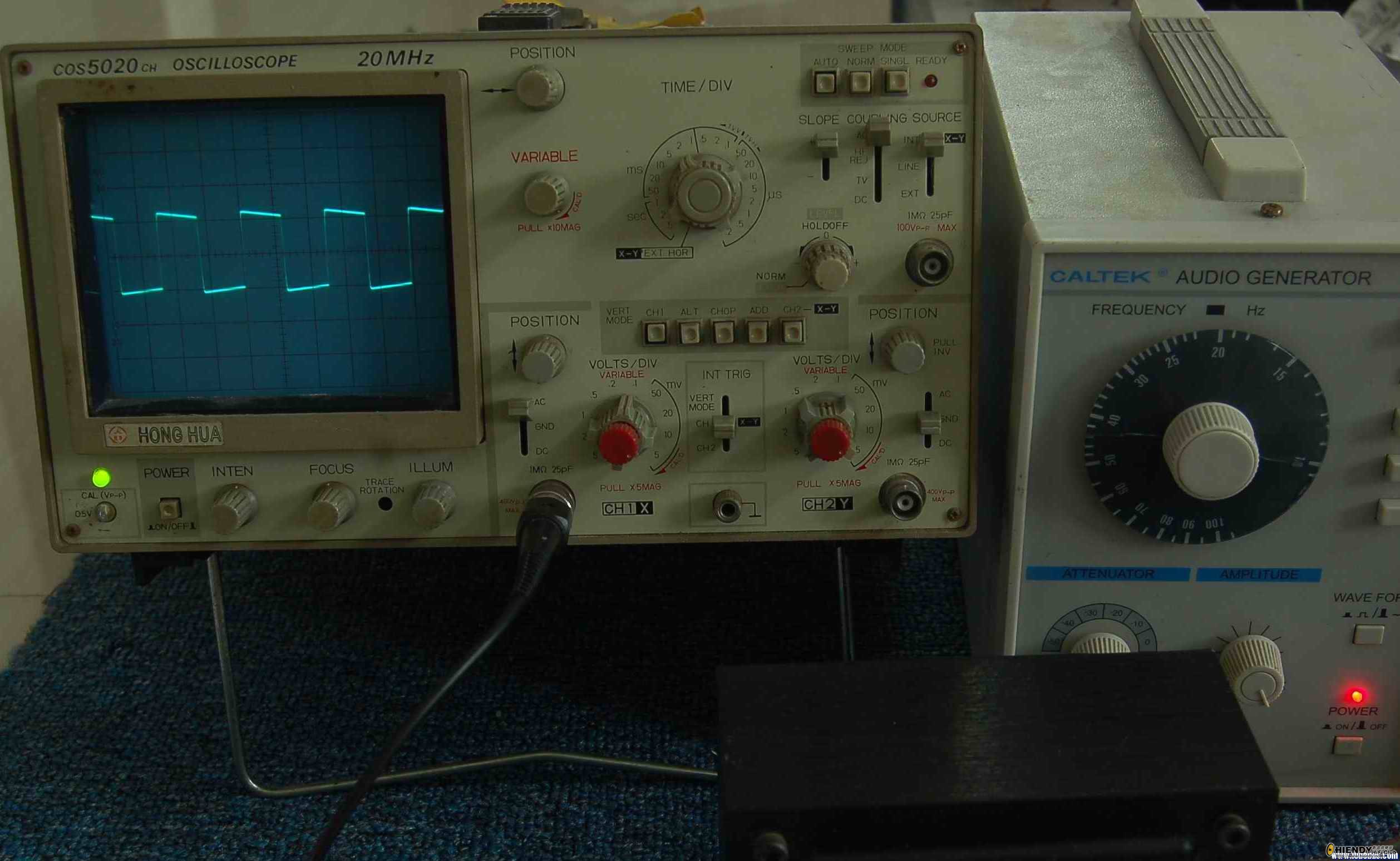

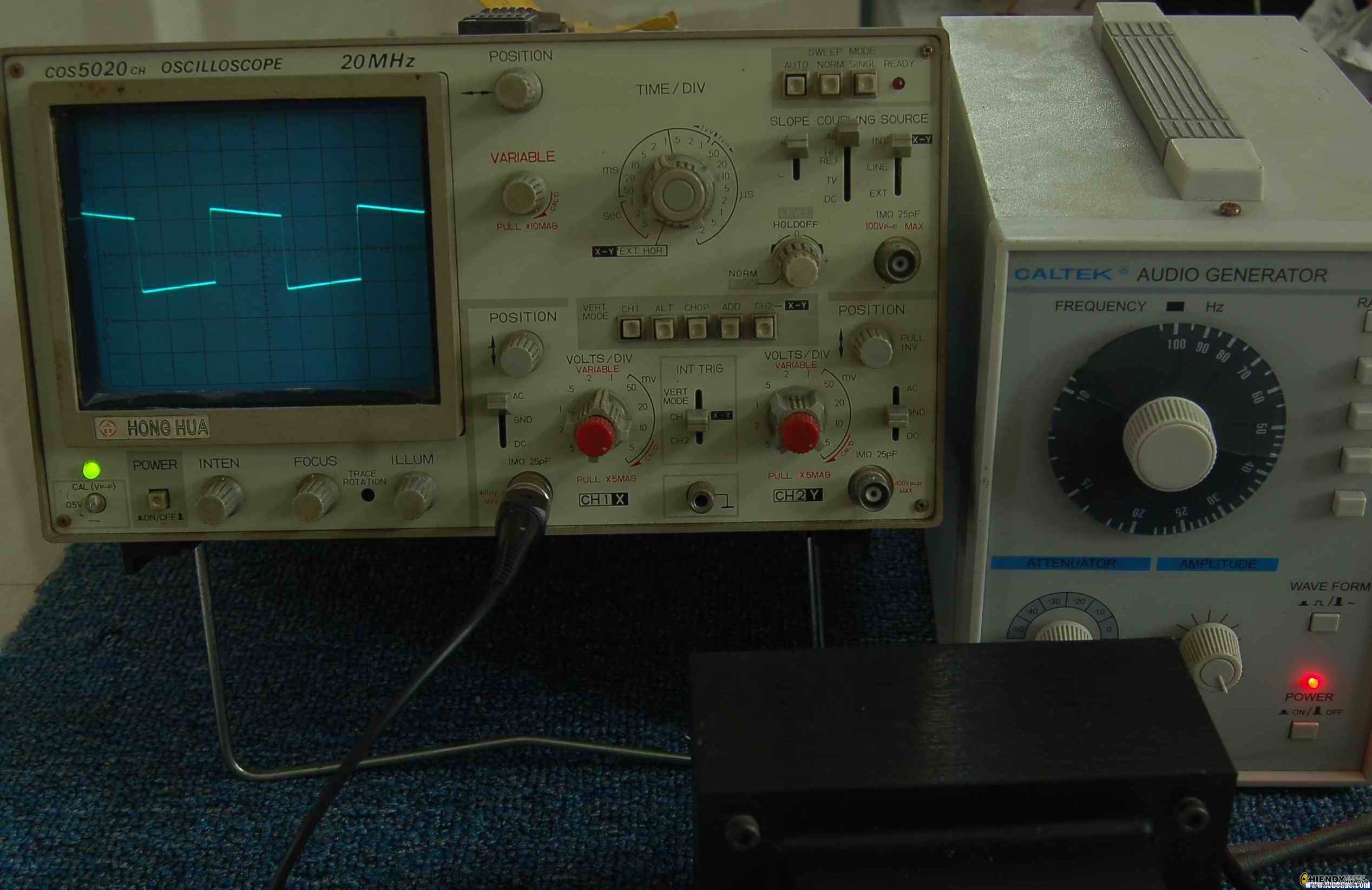

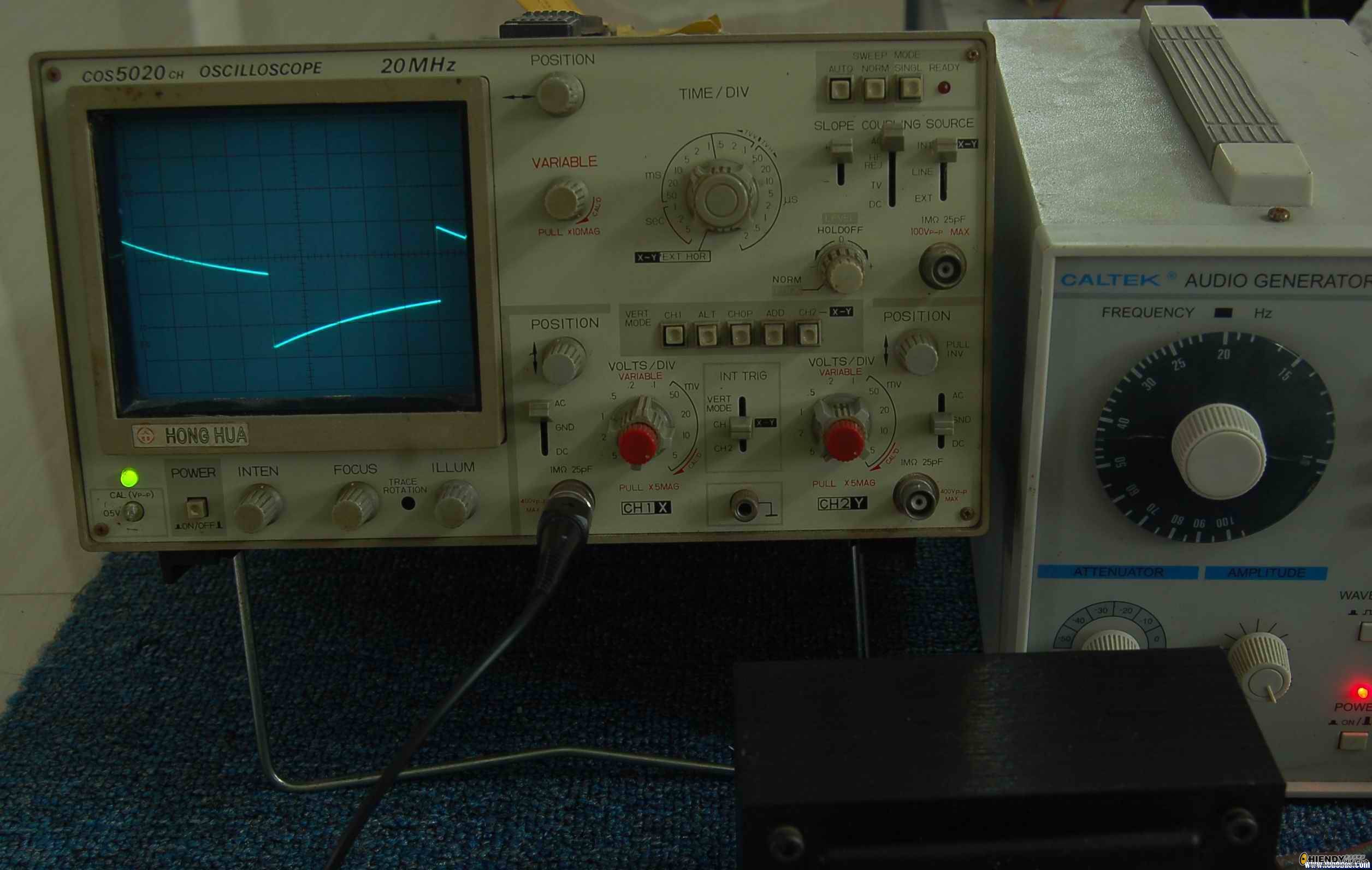

下面上幾個波型測試的圖

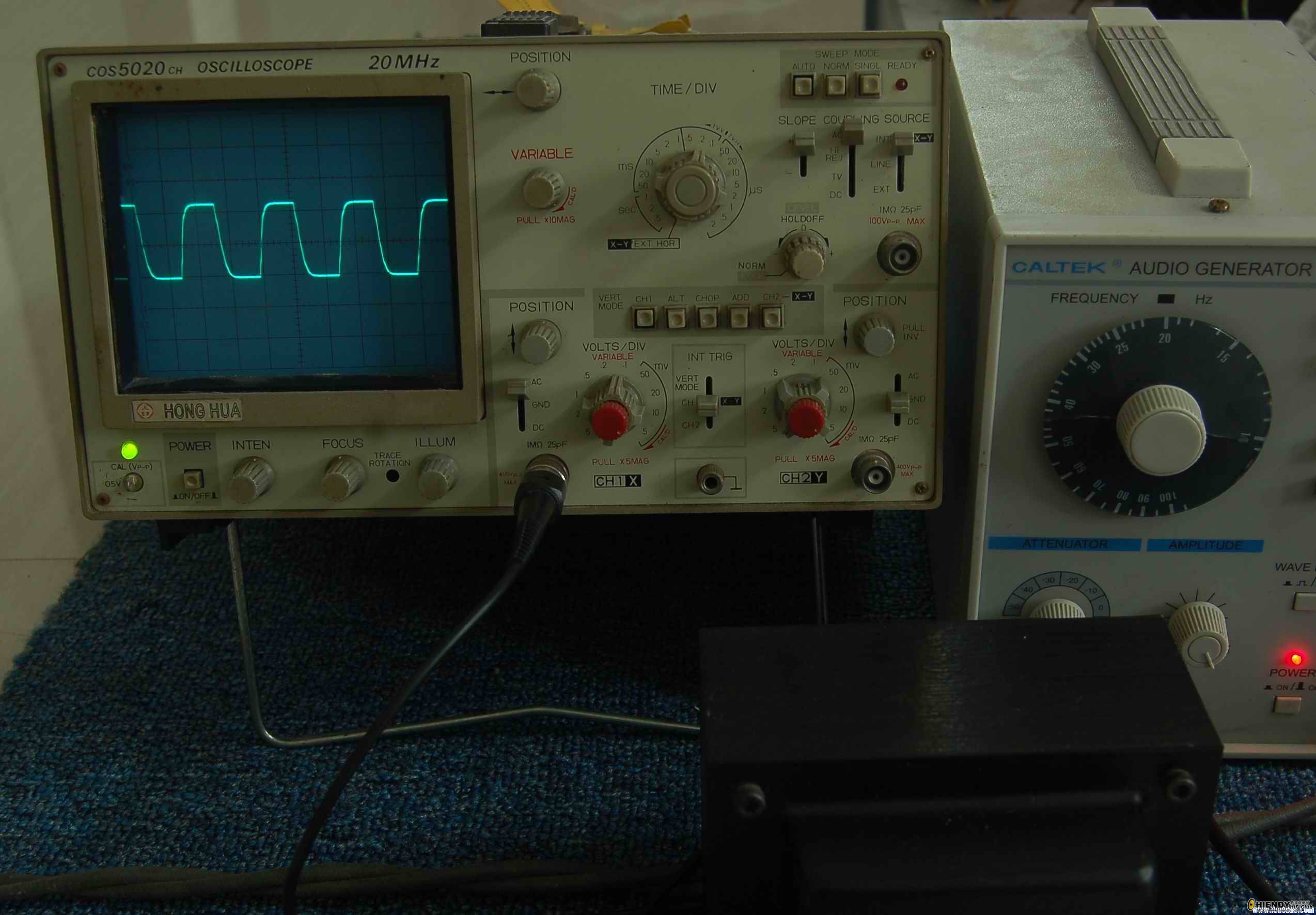

頻帶由20KHz到20Hz

中金峰9

anw

呢度真係多勁人
