【英国专业级的SCV PC-80E音响相位测试仪】
下面介绍一款虽然已经停产了的英国专业级的SCV PC-80E音响相位测试仪，还好！我在广州番禺市桥工程佬（强哥）的音响房里就看到有10台之多的全新存货！……正所谓：“工欲善其事，必先利其器”……试问一下最基本的问题是：在喇叭单元发声的时候，其相位都还没有搞清楚的情况之下能有好的声音吗？答案是不言而喻的。因此，对于喜欢玩DIY音箱的发烧友而言，一台简单的音响相位测试仪估计是必不可少的。今天，我就给大家介绍一下在音响工程上使用的专业级的SCV PC-80E音响相位测试仪。
SCV PC-80E音响相位测试仪是上世纪九十年代英国SCV AUDIO公司的音响附属产品，它是由PC80E MK2 Generator信号发生器+PC80E MK2 Receiver信号接收器所组成。在当年的国内外专业音响工程界可谓无人不识，而且，还是每个专业音响工程队所必备的一件“揾食”工具之一。不知何因，现在这种产品在市场上越来越少见，以致渐渐被人们所遗忘和忽略……可是，对于业余的喜欢DIY音箱、放大器以及制作线材的音响发烧一族而言，它又是一件不可多得的测试工具。最难得的是它的铝制外壳防摔防爆经久耐用，而且制作严谨认真，是一款很适合DIY动手派音响发烧友的音响测试使用工具，有兴趣者可与工程佬（强哥）联系 ……
SCV PC-80E音响相位测试仪的基本功能与用途：（具体使用方法可参照说明书）
（一）测试喇叭单元的相位：
（二）测试功率放大器与前置放大器的输入、输出相位：
（三）测试（平衡式）信号线的相位：

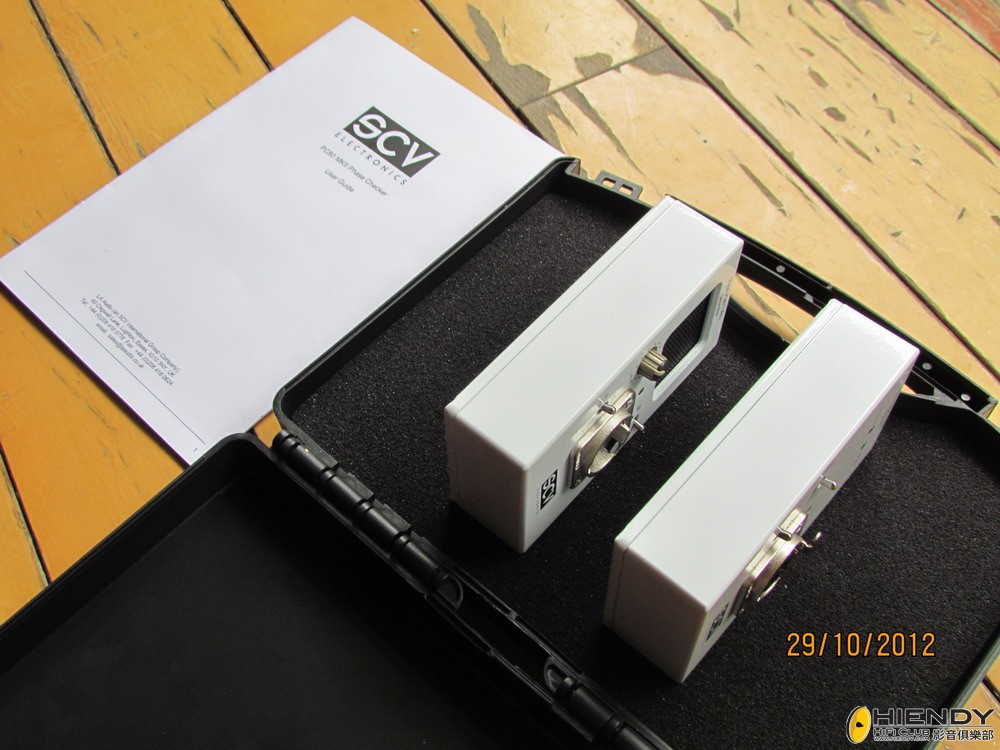

（1）SCV PC-80E音响相位测试仪的专业级的塑胶防水、防震包装工具箱：

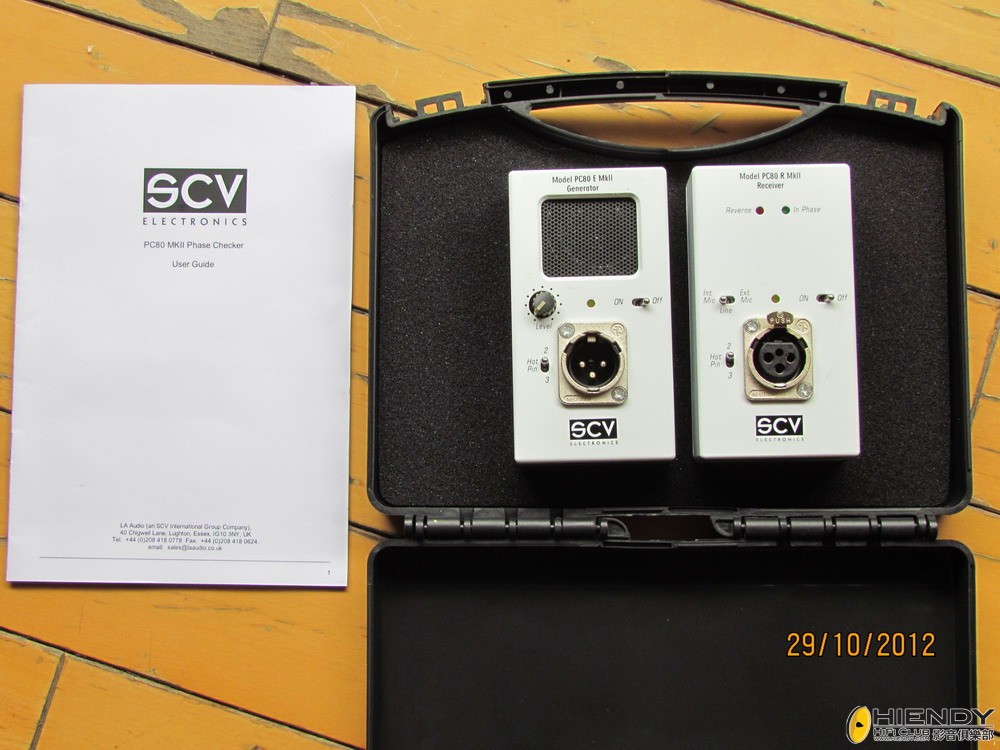

（2）SCV PC-80E音响相位测试仪的庐山真貌：（PC80E MK2 Generator信号发生器【图左】+PC80E MK2 Receiver信号接收器【图右】）

（3）SCV PC-80E音响相位测试仪的内部结构图片：（可见那坚固的铝制外壳）



（4）SCV PC-80E音响相位测试仪的使用说明书：

Horn王

【英国SCV PC-80E专业音响相位测试仪使用方法说明：】
SCV PC-80E音响相位测试仪其实是一款很实用的测试仪器。它是由一个信号发生器（PC80E MK2 Generator）和一个信号接收器（PC80E MK2 Receiver）所组成。
使用的具体方法与布骤如下：
（1）首先用一条平衡信号线将信号发生器（PC80E MK2 Generator）与音响系统的前级放大器相连接（即：用一条平衡信号线连接信号发生器（PC80E MK2 Generator）的输出端子与前级放大器的左右声道中的其中一个声道的信号输入端子；若前级放大器的信号输入端子为RCA输入端子，则需要使用一个BALANCED转RCA的转换插头）
（2）打开信号发生器（PC80E MK2 Generator）的电源开关，将要测试的喇叭单元（音箱）与音响系统的前、后级放大器连接好，分别打开音响系统的前、后级放大器的电源开关，调节信号发生器（PC80E MK2 Generator）的音量输出与音响系统的前级放大器的音量输出至恰当的音压（音量）此时，就可以听到喇叭单元所发出的“卜”“卜”“卜”……的连续间断的声音；
（3）打开信号接收器（PC80E MK2 Receiver）的电源开关，手持信号接收器（PC80E MK2 Receiver）将其内置的麦克风口对准要测试的喇叭单元（尽量接近要测试的喇叭单元）此时，你就会看到信号接收器（PC80E MK2 Receiver）上面的指示灯会跟随喇叭单元所发出的“卜”“卜”“卜”响声而发出红色与绿色的闪光……
（4）当你看到：（一）连续两绿一红的闪光时，表明喇叭单元处于正相的工作状态；（二）连续两红一绿的闪光时，表明喇叭单元处于反相的工作状态；
（5）测试完这个声道之后再用同样方法测试另一个声道……（拔出之前接入前级的接线再接入另一个声道即可）
SCV PC-80E音响相位测试仪：（PC80E MK2 Generator信号发生器【图左】+PC80E MK2 Receiver信号接收器【图右】）

Horn王

Horn王 發表於 2012-10-31 11:42
【英国SCV PC-80E专业音响相位测试仪使用方法说明：】
SCV PC-80E音响相位测试仪其实是一款很实用的测试仪 ...

补充说明：
SCV PC-80E音响相位测试仪：（PC80E MK2 Generator信号发生器【图左】）还会对应不同地区制式的平衡输入信号插头的+极与—极端子脚进行即时的对应开关进行选择。（如日本机的大多数是1为脚地，2脚为负，3脚为正；美国机则多数是：1脚为地，2脚为正，3脚为负）
