[DIY 後級] 摩改電腦電源給汽車功放供電

[複製鏈接]
發表於 2012-12-5 10:39:10 | 顯示全部樓層 |閱讀模式
本帖最後由 天下第一刀 於 2012-12-5 11:29 編輯

摩改電腦電源給汽車功放供電
汽車HIFI電池並發電機供電時穩壓在13.8V﹐如果用電腦開關電源2X25A/12V直接給
汽車功放供電﹐那么會出現中低頻暗淡﹐

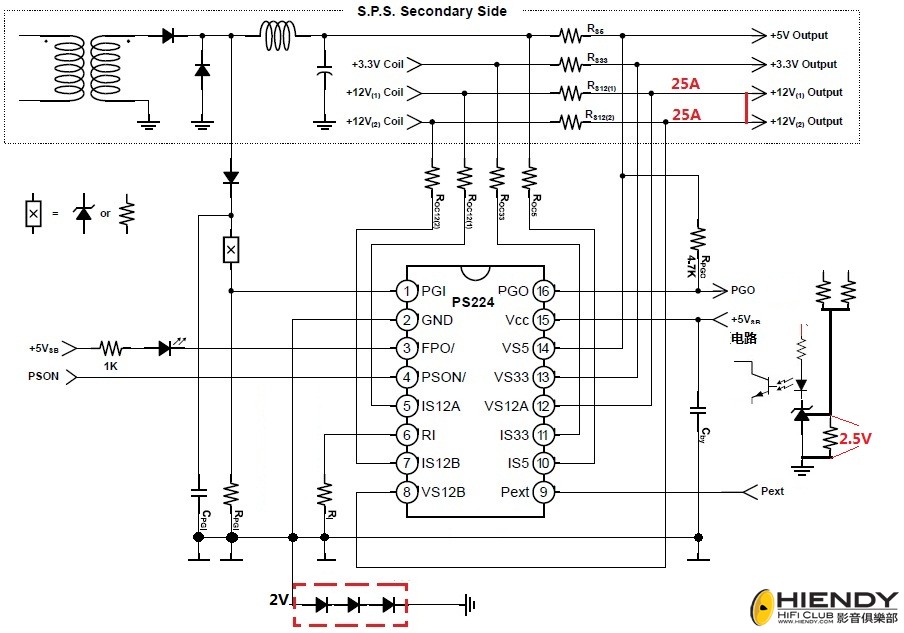

在電腦開關電源低壓部份﹐用47K電阻,見到電阻就並聯﹐當發現輸出電壓
上昇一點時﹐焊上33K微調電阻﹐電壓調整到13.5V左右時﹐保護電路動作﹐無電壓
輸出﹐調13.2V左右時接汽車功放會發現中低音強勁有力﹐按圖﹐以PS224電源管理
IC為例﹐切斷IC的公共地串入3個二極管﹐調整輸出為13.5V-15V到自己愛好的音色。
電腦開關電源改進後的特點就是比電池聲厚........
PC Power For Car HIFI.jpg

評分

2

查看全部評分

發表於 2012-12-5 22:30:02 | 顯示全部樓層
你可以停止開發, 電腦電源的最大電流輸出, 輸比汽車電池19幾條街, 不可滿足汽車功放. U can project close
回復

使用道具 舉報

 樓主| 發表於 2012-12-6 07:14:08 | 顯示全部樓層
本帖最後由 天下第一刀 於 2012-12-6 10:03 編輯
七彩小生 發表於 2012-12-5 22:30
你可以停止開發, 電腦電源的最大電流輸出, 輸比汽車電池19幾條街, 不可滿足汽車功放. U can project close ...


你的電腦電源只有480W系電流吾夠﹗垃圾開關電源根本無法滿足音響功放的快速應變要求!
1 你的電腦電源必須是700W以上

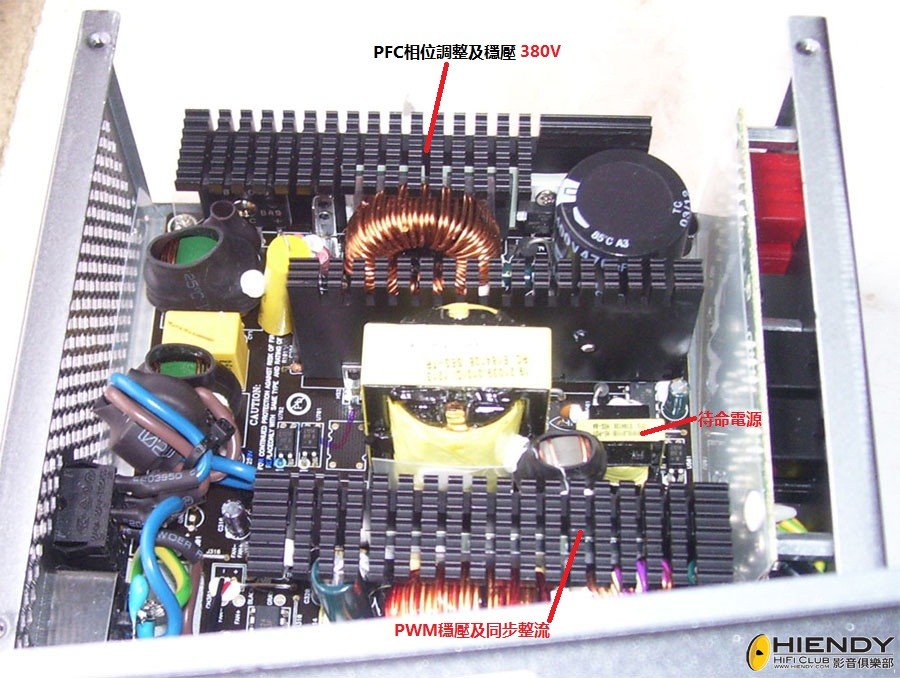

2 你的電腦電源必須有相位自動補償兼穩壓後再穩壓﹐即沒有110VAC/220VAC選擇開
關的那種新穎電源。
3 電腦電源必須調整到13.8V到15V

全橋式電腦電源可以摩改成10000W以上的高級音響電源﹐其穩壓輸出對中低音貢獻
巨大﹐將開關頻率穩定在100KHZ-300KHZ對20KHZ的音頻干擾可以忽略。
將開關電源的整流改進成同步整流可以不用風扇散熱及減少整流開關干擾。

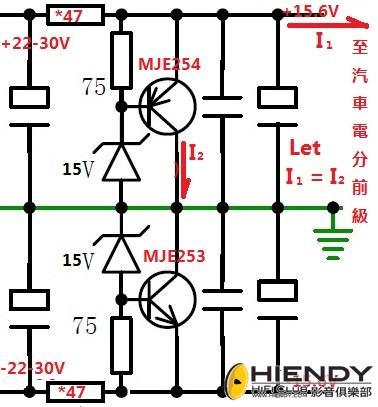

汽車功放中的電分前級改Class A甲類‘精體管’陽極接地式並聯穩壓﹐進一步減少脈沖干擾及給低音一個更直接的落地通道...

時代不同了﹐天天有HIEND技術出現﹐因此要不斷學習新的知識才跟時代同步。
PFC-PWM Power.jpg
UCC28070 PFC-PWM UCC25600.jpg

ucc28070.pdf

947.02 KB, 下載次數: 4339

ucc25600.pdf

714.78 KB, 下載次數: 4058

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-6 20:21:45 | 顯示全部樓層
本帖最後由 七彩小生 於 2012-12-6 20:25 編輯

天下第一刀果然係一個奇人材, 見你攪咁多野, 記住將你的13.8V結果﹐和$600 12V Car Battery output 顯示 在同一oscilloscope上.讓我們基本看看你的13.8V noise 有幾低及準.咁我比個咖你 !
回復

使用道具 舉報

 樓主| 發表於 2012-12-6 21:33:52 | 顯示全部樓層
七彩小生 發表於 2012-12-6 20:21
天下第一刀果然係一個奇人材, 見你攪咁多野, 記住將你的13.8V結果﹐和$600 12V Car Battery output 顯示 在 ...

汽車中的電池在使用過程中被跟發電機整流輸出系並聯的﹐沒有任何限制電流的電阻﹐
只有簡單的並聯穩壓﹐因此交流波紋也很大。
而雙重穩壓的開關電源交流波紋理論上應該比汽車上的電池小﹐由于大動態內阻比
電池小﹐因此低音聽感比電池好﹐同一部機在汽車上低音大一些就失真﹐但用筆者
的開關電源不失真。

評分

1

查看全部評分

回復

使用道具 舉報

發表於 2012-12-6 22:20:05 | 顯示全部樓層
本帖最後由 七彩小生 於 2012-12-6 22:24 編輯
天下第一刀 發表於 2012-12-6 21:33
汽車中的電池在使用過程中被跟發電機整流輸出系並聯的﹐沒有任何限制電流的電阻﹐
只有簡單的並聯穩壓﹐ ...


汽車的電池跟發電機輸出並聯而引發的ripple音染, 不如想下, regulate電池, 再輸岀穩定而強的e.g.11.5-12V的方法, 我相信會簡簡單單 .電池的負極此終是最完美, 提供的電流基本上要幾多有幾多, 反應亦超快.
回復

使用道具 舉報

 樓主| 發表於 2012-12-7 10:01:25 | 顯示全部樓層
七彩小生 發表於 2012-12-6 22:20
汽車的電池跟發電機輸出並聯而引發的ripple音染, 不如想下, regulate電池, 再輸岀穩定而強的e.g.11.5-12V ...

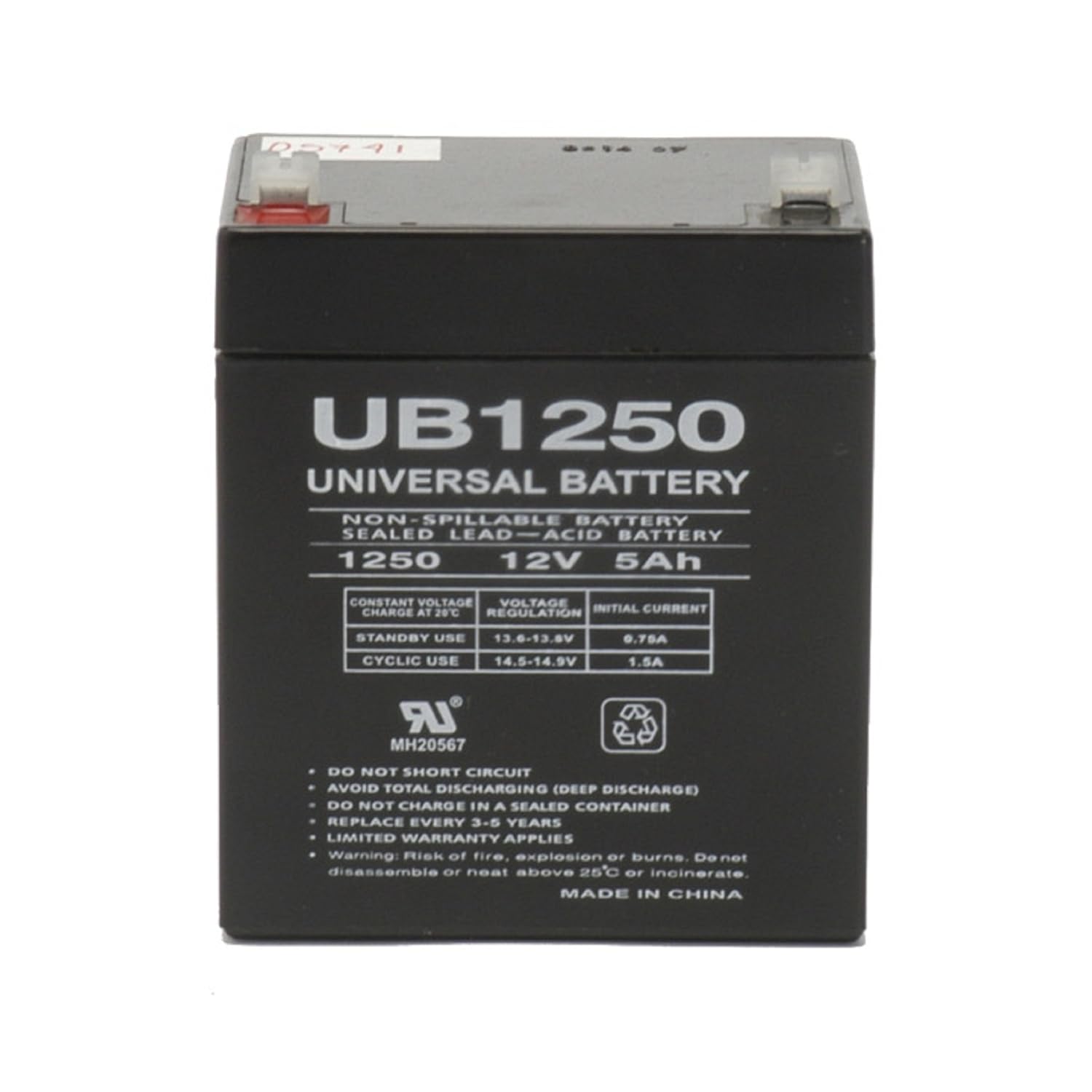

是的﹐將電腦電源調整到13.8V輸出後﹐並聯一個小12V電池﹐模擬汽車系統﹐聽感更好而且實際.
不過要加電池控制電路﹐麻煩一D. (Add 40A AC Contactor)

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-7 21:05:54 | 顯示全部樓層
本帖最後由 七彩小生 於 2012-12-7 21:30 編輯
天下第一刀 發表於 2012-12-7 10:01
是的﹐將電腦電源調整到13.8V輸出後﹐並聯一個小12V電池﹐模擬汽車系統﹐聽感更好而且實際.
不過要加電池 ...


另外我唔相信,你的線路或任何線路的負極會“静“得過電池的負極.我相信隔離了的電池,是Hifi的前级終極者的血.後級的話,受制於冇乜撰擇,都係行AC好
回復

使用道具 舉報

 樓主| 發表於 2012-12-7 21:29:36 | 顯示全部樓層
七彩小生 發表於 2012-12-7 21:05
另外我唔相信,你的線路或任何線路的負極會“静“得過電池的負極.我相信隔離了的電池,是Hifi的前级終極 ...

電池的負極如果不接大地﹐在很多情況下都可以產生1000V以上的靜電﹐加上系統周
圍的各種電磁波﹐那么‘靜’從何來﹖

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-7 21:34:30 | 顯示全部樓層
本帖最後由 七彩小生 於 2012-12-7 22:27 編輯
天下第一刀 發表於 2012-12-7 21:29
電池的負極如果不接大地﹐在很多情況下都可以產生1000V以上的靜電﹐加上系統周
圍的各種電磁波﹐那么‘靜 ...


你試試看看你的線路負極對地,跟住看看電池負極對同樣的地,再講講你的看法吧.

另外,你話電池會產生靜電,仲話好多時上到1000v. 是那位科學家說的?咁你小心所有電池手機,電池notebook了,因佢地使用時都冇接你講的大地,唔通你以為車的静電是電池來?你唔L係呀嘛?你是旦全球找個文章給我看看,我識的東東有限,我最初以為你真是奇材,原來你的電子底好差,我以後不回你post了.因完全不相信你識.仲以為可係你的post可學到野.我相信你的線路是堅的,但完全不相信你可控制你講的線路.DIY就更危險. suggest不要亂攪.
回復

使用道具 舉報

 樓主| 發表於 2012-12-7 22:33:57 | 顯示全部樓層

.

本帖最後由 天下第一刀 於 2012-12-7 22:36 編輯
七彩小生 發表於 2012-12-7 21:34
你試試看看你的線路負極對地,跟住看看電池負極對同樣的地,再講講你的看法吧.

另外,你話電池會產生靜 ...


你的電子底好差,相信電路原理圖都不會看. 總結是﹕香港科技教育比不上大陸

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-9 12:08:09 | 顯示全部樓層
想攪清楚....你嘅意思係...摩改電腦700W以上火牛, 並聯汽車發電機, output 13.5~15V, 取代俾汽車音響用嘅電池?
回復

使用道具 舉報

 樓主| 發表於 2012-12-10 00:18:21 | 顯示全部樓層
本帖最後由 天下第一刀 於 2012-12-10 03:56 編輯
anthony.cky 發表於 2012-12-9 12:08
想攪清楚....你嘅意思係...摩改電腦700W以上火牛, 並聯汽車發電機, output 13.5~15V, 取代俾汽車音響用嘅電 ...


摩改電腦700W以上火牛, 並聯10000UF/35V+3.3UF/100V電容or 12V電池﹐output 13.5~15V ﹐代替汽車整個
供電系統﹔如此可以在電腦臺上享受汽車上的音響效果﹐個人感覺比汽車上的聽感好。

可能很多朋友對電腦不熟悉﹐電腦電源輸出電線中的綠色電線接附近任何一根黑色電線﹐
電源就起動﹔當電源因過壓或過流保護後﹐即使關機也要等15分鐘才可以開機﹐但
綠色電線斷開後重新接上即可開機。

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-10 00:30:46 | 顯示全部樓層
天下第一刀 發表於 2012-12-10 00:18
摩改電腦700W以上火牛, 並聯10000UF/35V+3.3UF/100V電容﹐output 13.5~15V ﹐代替汽車整個
供電系統﹔如 ...

"電腦臺上享受汽車上的音響效果"???

莫非將汽車音響當電腦喇叭用?

一個字...勁
回復

使用道具 舉報

發表於 2012-12-10 00:43:16 | 顯示全部樓層
anthony.cky 發表於 2012-12-10 00:30
"電腦臺上享受汽車上的音響效果"???

莫非將汽車音響當電腦喇叭用?

你識答佢----------------你仲勁
回復

使用道具 舉報

 樓主| 發表於 2012-12-10 00:57:31 | 顯示全部樓層
本帖最後由 天下第一刀 於 2012-12-10 04:38 編輯
anthony.cky 發表於 2012-12-10 00:30
"電腦臺上享受汽車上的音響效果"???

莫非將汽車音響當電腦喇叭用?

About Car Amplifier for CAS ,See photo
Car HIFI For CAS.jpg

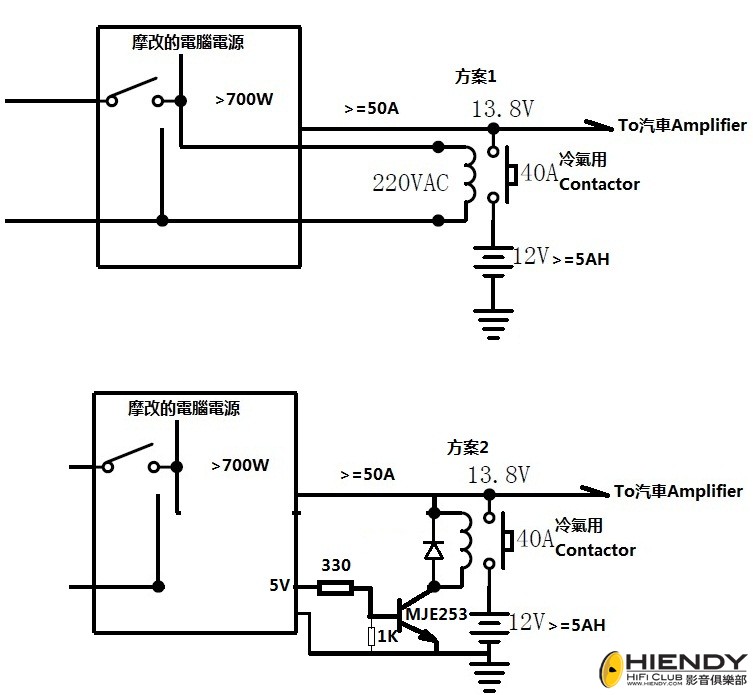

加電池方案

加電池方案

評分

2

查看全部評分

回復

使用道具 舉報

發表於 2012-12-10 10:18:07 | 顯示全部樓層
東拉西扯, 禾睇極都唔明?
回復

使用道具 舉報

 樓主| 發表於 2012-12-10 10:42:18 | 顯示全部樓層
本帖最後由 天下第一刀 於 2012-12-10 10:46 編輯
i886 發表於 2012-12-10 10:18
東拉西扯, 禾睇極都唔明?


本貼系<<摩改電腦電源給汽車功放供電>>沒有離題﹐即使加電池或將汽車音響用在家庭方面也沒離題,
只要會看圖紙就明白.
難道汽車功放一定要用在汽車中﹖用在汽車中根本就沒必要做電腦電源DIY.如果圖紙睇極都唔明就不要DIY音響

評分

1

查看全部評分

回復

使用道具 舉報

發表於 2013-9-18 17:49:31 | 顯示全部樓層
回復

使用道具 舉報

發表於 2013-9-21 07:35:02 | 顯示全部樓層
 睇得明,意思就是一刀拿部汽車機在家中接上隻汽車喇叭單元再加隻diy箱在玩,那汽車機要12v供電,所以就要做台大功率12v供電器,那就用了部700w電腦供電摩改使用,大家明白未
 其實我最不明白就是為甚麼仍然要用12v,汽車機之所以用12v是因為汽車電池問題,因大功率擴音其功率擺幅是建基於電源供電電壓及電流,所以大功率汽車機內都設計有12v升壓供電電路,即DC-DC電路,那如果用在家中,那何不廢了DC-DC電路,直接做供電器供電,無論用線性供電還是開關供電,一次性供電器總好過先12v供電器,再DC-DC供電器那麽多此一舉
