WireWorld Silver Electra Power Cord

ice_man

一直都好想買條 WireWorld Silver Electra玩吓，但廠線都幾貴，於是走去深水涉買左條 Silver Electra 散線黎 DIY。插頭方面本來 WireWorld 只得 Silver Clad 同機埋 OCC Silver 兩款，但剛剛發現 WireWorld 推出一款2013年新款 Silver+Gold 插頭，呢款 Silver+Gold 插頭只比 Silver Clad 貴些少但又平過 OCC Silver 好多，於是就選擇呢款頭黎 DIY！

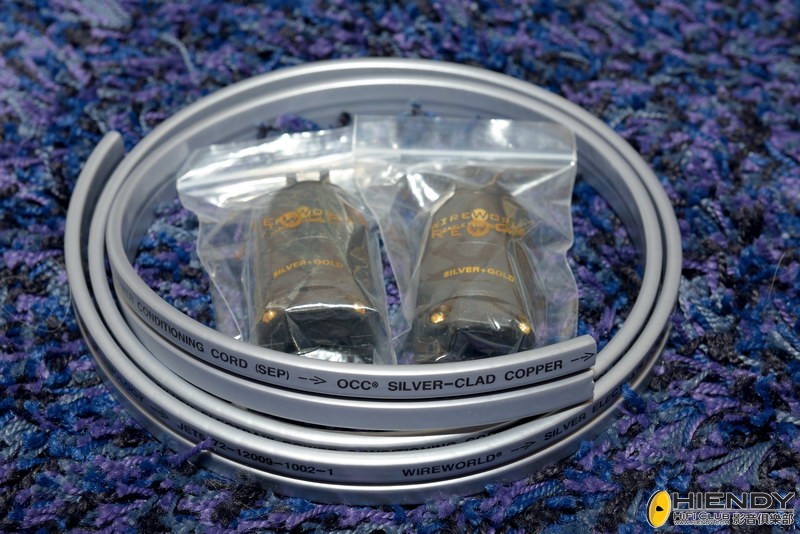

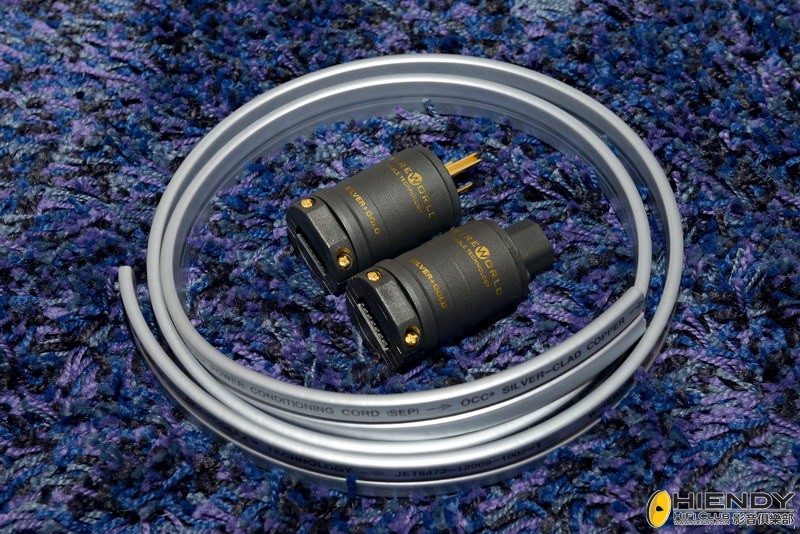

WireWorld Silver Electra 散線及 Silver+Gold 插頭

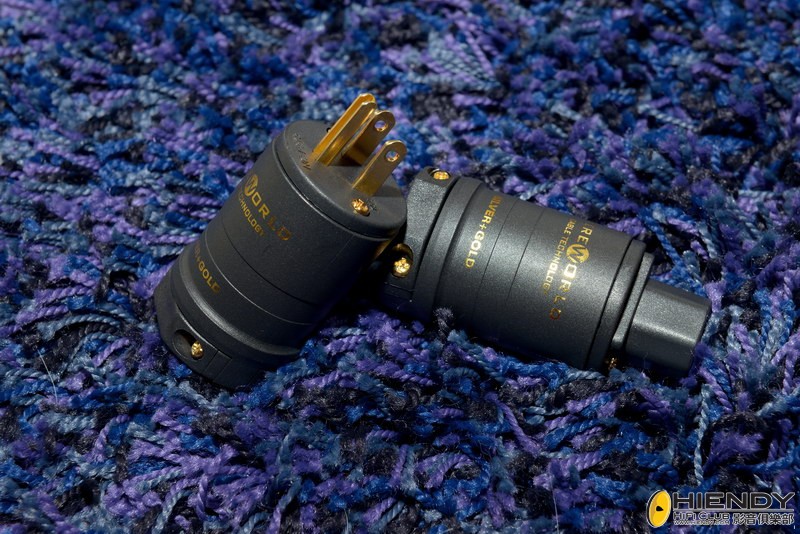

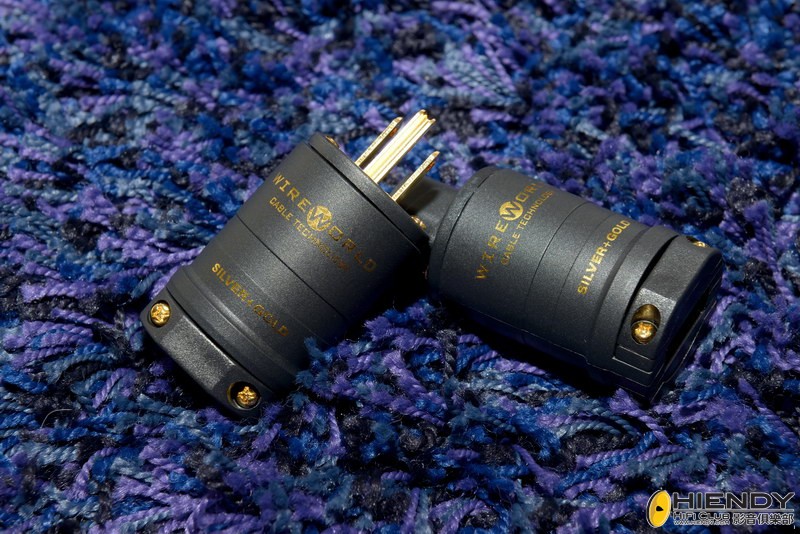

Silver+Gold 插頭

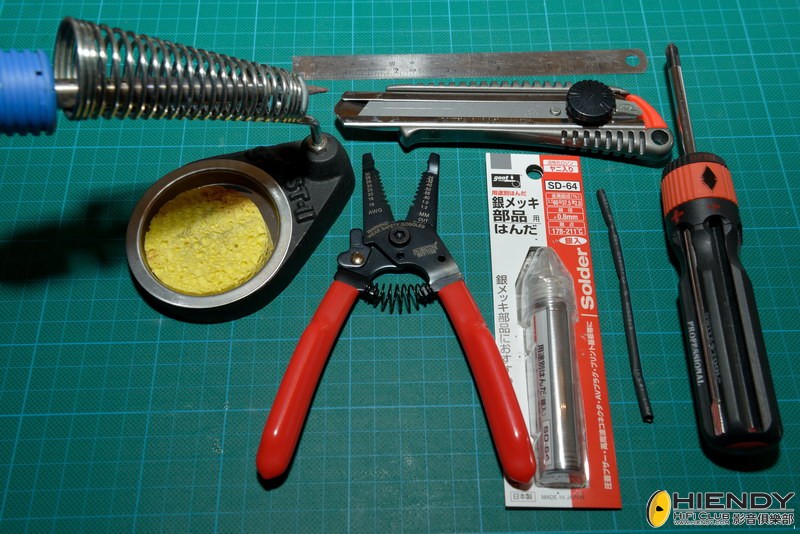

DIY所須工具

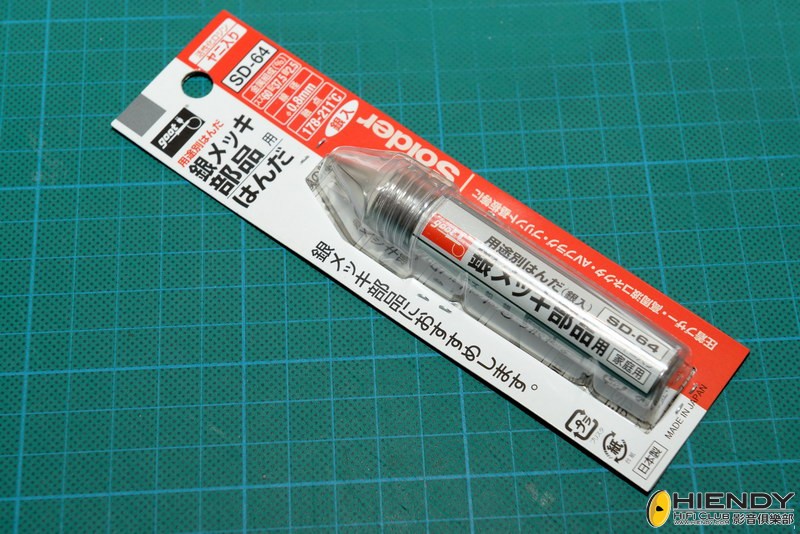

含銀嘅錫線

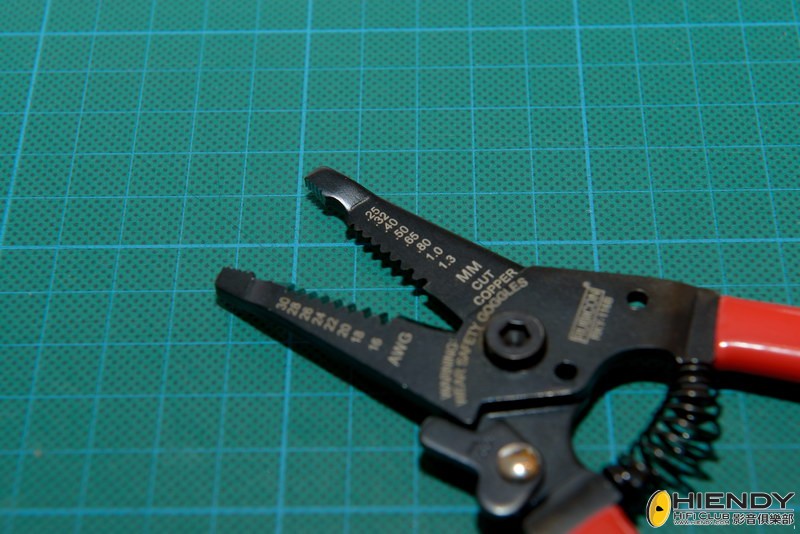

開線鉗

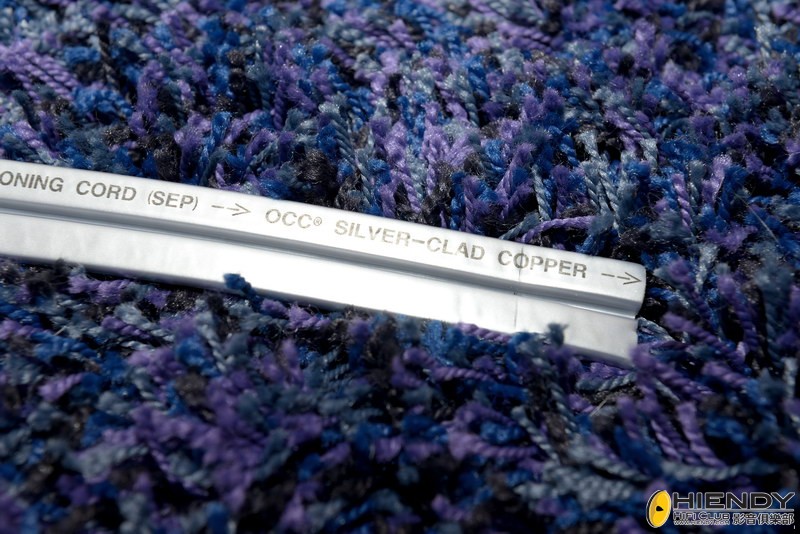

1) 預大約25~30mm位置黎開外皮。


2) 除去最外層外皮就會見到用黎屏蔽火同地線嘅金屬覆蓋物，佢嘅作用係用黎減低外界嘅電波或磁場嘅干擾。


3) 除去屏蔽火同地線嘅金屬覆蓋物之後就會見到有兩條地線。而呢兩組地線入面分別各自會有一條絕緣體，可以剪除呢兩條絕緣體。


4) 將兩條地線扭埋一齊，跟住就可以開埋火同地線嘅絕緣外皮。大約開12mm嘅絕緣外皮就夠，但請小心開皮，千其唔好太大力界外皮，以免傷及入面火及中線嘅黑色絕緣體。然係再剪去火及中線中間白色嘅絕緣簿片。

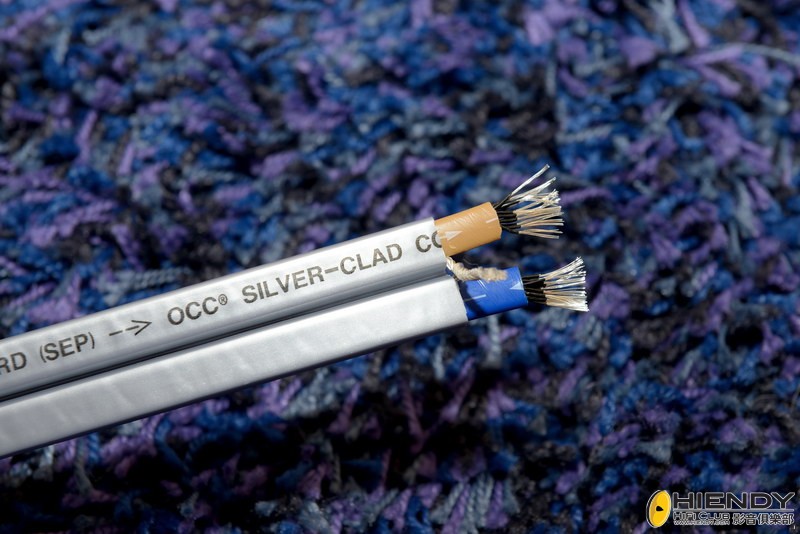

5) 剪去火及中線中間白色嘅絕緣體後就可以預備開埋火同地線嘅絕緣內皮。


6) 用開線鉗嘅0.4mm位置開皮。

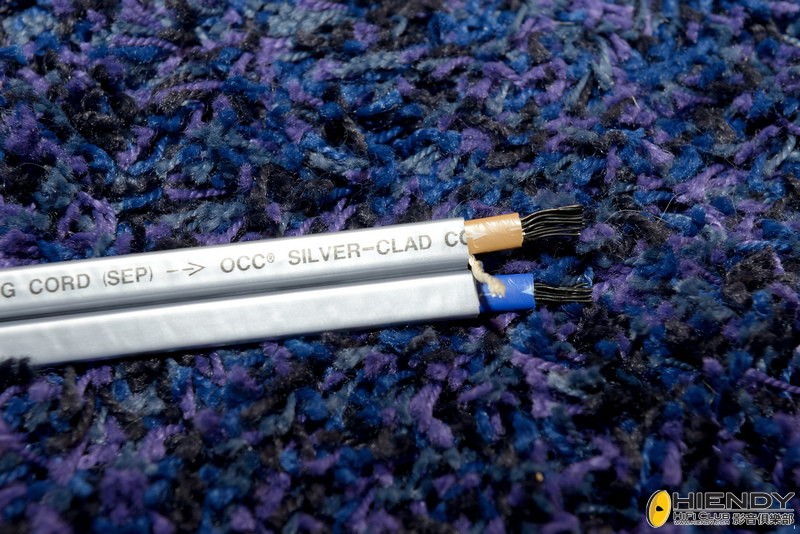

7) 已經開晒火同地線嘅絕緣內皮。

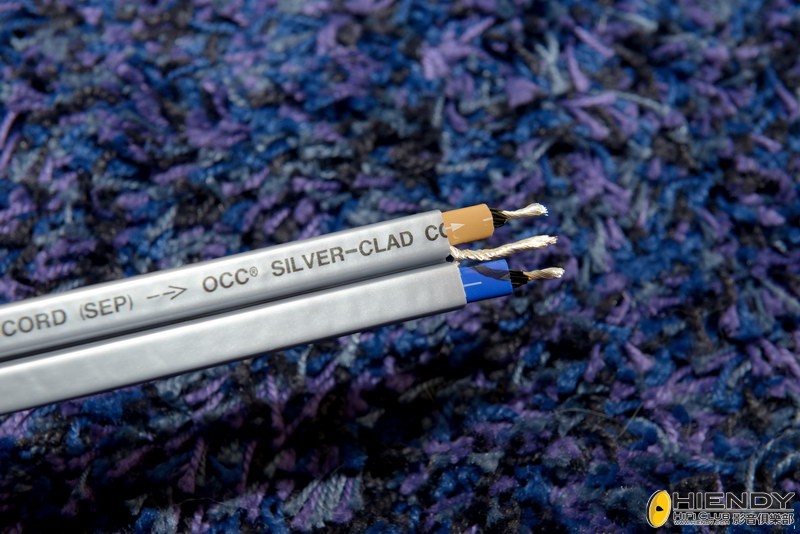

8) 去除左火及中線嘅黑色絕緣體後就可以將火及中線嘅銅線各自扭埋一齊。

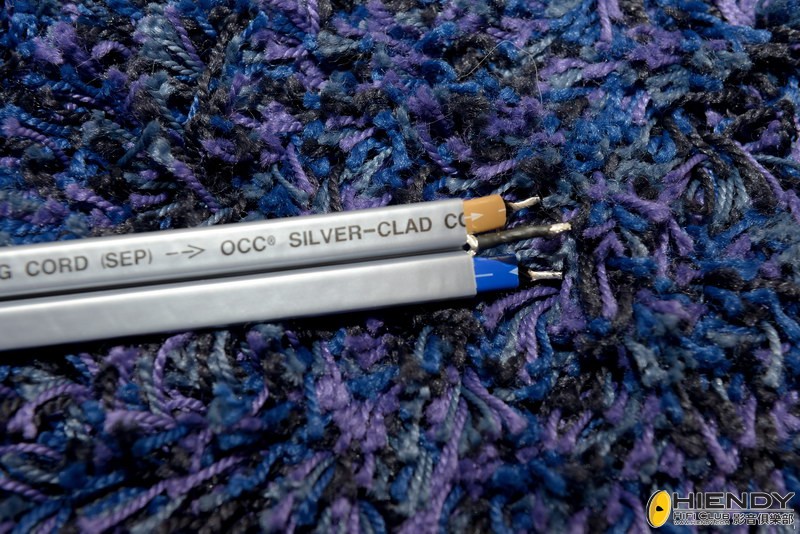

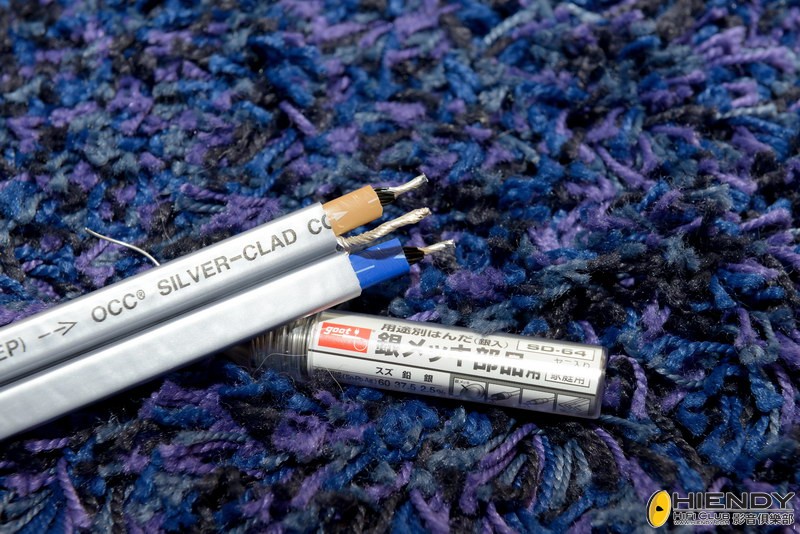

9) 火、中、地線嘅線頭位置分別再上啲錫，以免銅導體散開。


10) 地線套上熱縮膠管。

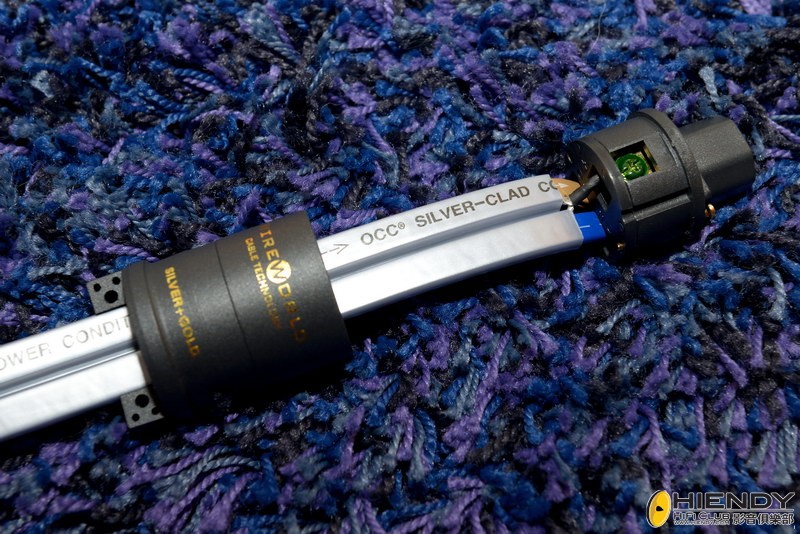

11) 裝上 WireWorld Silver+Gold 插頭，再收緊所有螺絲。IEC換頭裝好後，跟住落黎就以相同方法黎裝另一邊美式插頭。

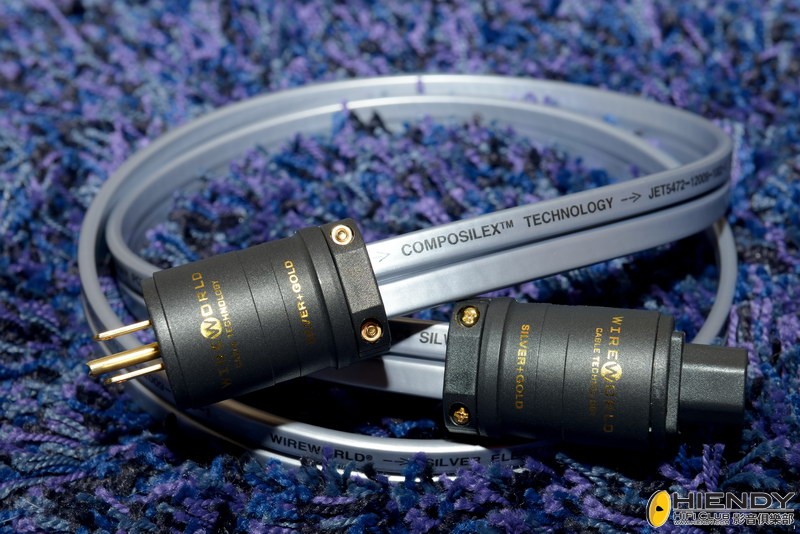

12) 完成


追加避震網及Silver+Gold插頭金標籤

pinkhung

好手工!

redoctober

我都想整條比panasonic plasma,但係尾如果都用wireworld一定插唔入,點做好呢 ?

CKKeung

好手工! x2
Waiting for your full report!

Gary33

非常詳細的Diy教學分享

居士

實用教學文

居士

我有個問題，幾年前有個hifi 友同我講，唔駛落地線，正唔正確呢？

ice_man

redoctober 發表於 2013-1-2 03:52
我都想整條比panasonic plasma,但係尾如果都用wireworld一定插唔入,點做好呢 ?

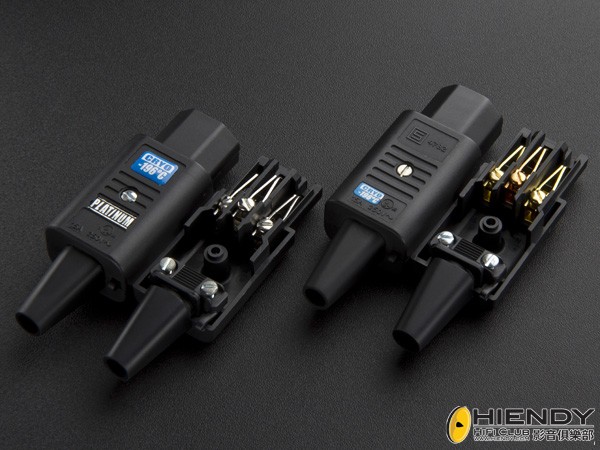

試吓同呢款頭，不過搞入線果度位有些少難度...

ice_man

居士 發表於 2013-1-2 08:53
我有個問題，幾年前有個hifi 友同我講，唔駛落地線，正唔正確呢？

其實好多時部機個IEC插座係冇駁地線，條電源線始終都係駁埋地線好D嘅...

居士

ice_man 發表於 2013-1-2 09:14
其實好多時部機個IEC插座係冇駁地線，條電源線始終都係駁埋地線好D嘅...

明白了，唔該哂。

Ep-71

手工好好!!

anthony.cky

ice_man 發表於 2013-1-2 09:14
其實好多時部機個IEC插座係冇駁地線，條電源線始終都係駁埋地線好D嘅...

IEC座無落地線，條電源線有地線都用唔倒啦...

ernestng

好高難度... 我去到中間就唔明了=.=

kkhingkk

好手工

davidchan

好手工,材料費用約多少?

kuromitms

地線需然無落到IEC，但係條電源線內有屏敝作用架

ice_man

davidchan 發表於 2013-1-2 15:44
好手工,材料費用約多少?

Hiendy會員優惠價約3.5K...

ice_man

kuromitms 發表於 2013-1-2 16:46
地線需然無落到IEC，但係條電源線內有屏敝作用架

Yep...

jy7332

好靚, 手工好專業...打算插係邊, source?

alpinweissM

好手工
