線性供電請教

chung190030

小弟本來想入部lx55既jailbreak版，再整返個線性供電俾佢用
諗住先將屋企部cheap cheap bdp改造下黎個熱身先，點知睇過個service manual之後，點解覆雜過lx55咁多既？
有無師兄可以幫手睇下呀

澳門客

其實不算覆雜，大部分機都是如此，幾組供電而已，但要留意是供遙控開機的這組電

chung190030

澳門客 發表於 2013-7-24 15:29
其實不算覆雜，大部分機都是如此，幾組供電而已，但要留意是供遙控開機的這組電 ...

多謝師兄回覆！
師兄可否講多小小？
其實係咪做三組5.9v和4組12.2v就OK?
第5支pin既3.3v其實洗唔洗做？有乜用？

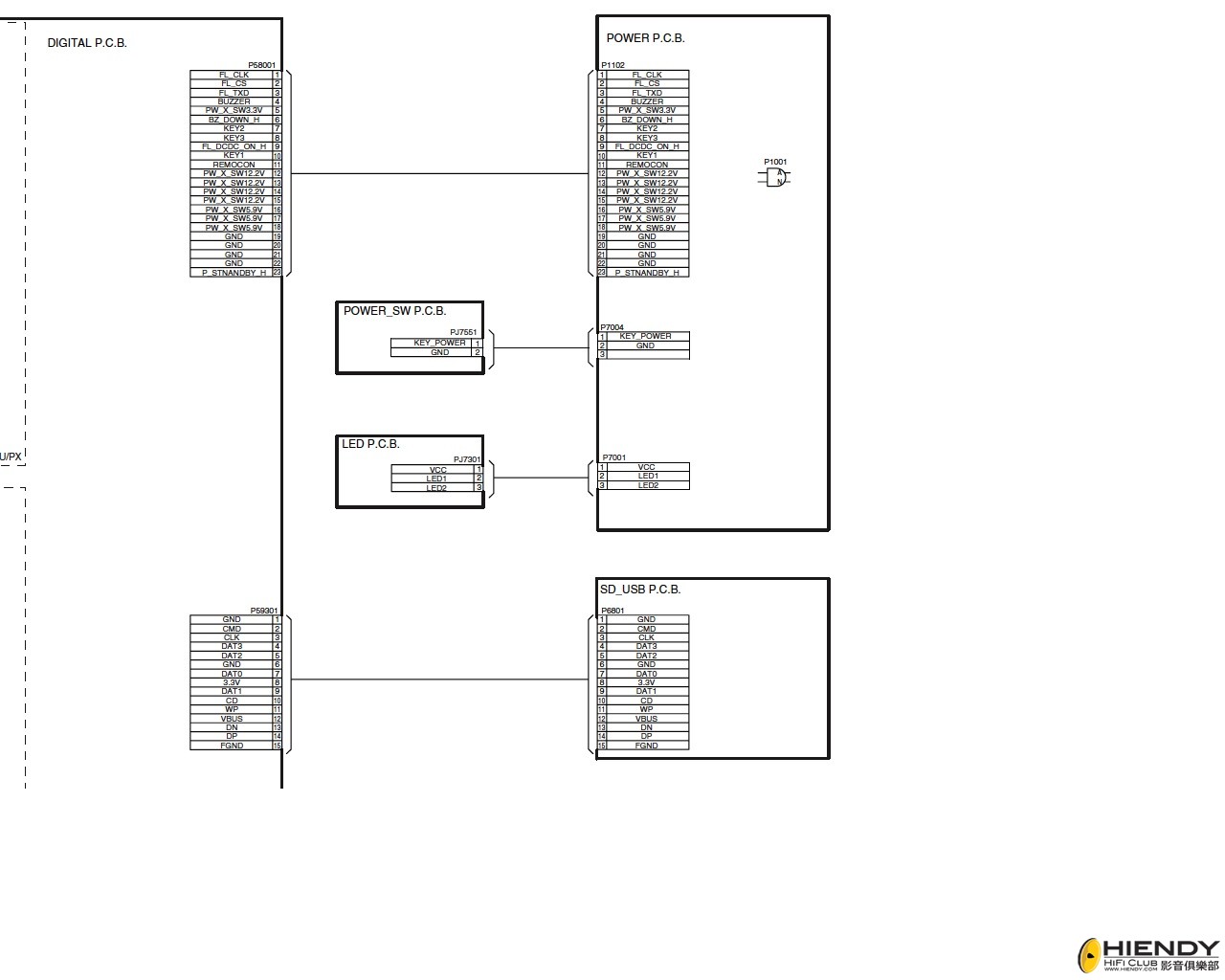

另外睇圖好似有一組電會係經數碼板再入返供電版既第9支pin再去供電板既另一隻牛T1101 (唔知啱唔啱), 其實有咩用？

澳門客

建議先做點測試，搞清楚供電器是主動供電（長開）或被動供電（遙控開機）
１）插電，遙控未開機，測量各輸出直流電壓，並仔細記下
２）插電，遙控開機，測量各輸出直流電壓，並仔細記下
測量各輸出直流電壓，是指開關穩壓次級輸出，高速整流後的直流輸出點，很多開關穩壓都是長開，遙控開機只設在這直流輸出點之後
如果是這樣，那就好做，只需把各直流輸出點做回線性穩壓即可，看上列電路圖似是這樣結構，因為開關穩壓初級起振部分，沒有設起動開關點

澳門客

　如果測量供電器是主動供電（長開），那就易做，查主輸出電就只有二組，一組5v一組12.2v而已，只要做好這二組供電就可以，因為其他供電都是從這二組電而得到的
　一般上，從主濾波電容大細估算，這二組電電流都相約，我估5v約4a即20w，12.2v約1.5a即18.3w，合共約40w

chung190030

澳門客 發表於 2013-7-24 20:08
建議先做點測試，搞清楚供電器是主動供電（長開）或被動供電（遙控開機）
１）插電，遙控未開機，測量各輸 ...

請問師兄？
量度的位置是在供電板連接數碼板的接駁位嗎？

澳門客

chung190030 發表於 2013-7-24 21:50
請問師兄？
量度的位置是在供電板連接數碼板的接駁位嗎？

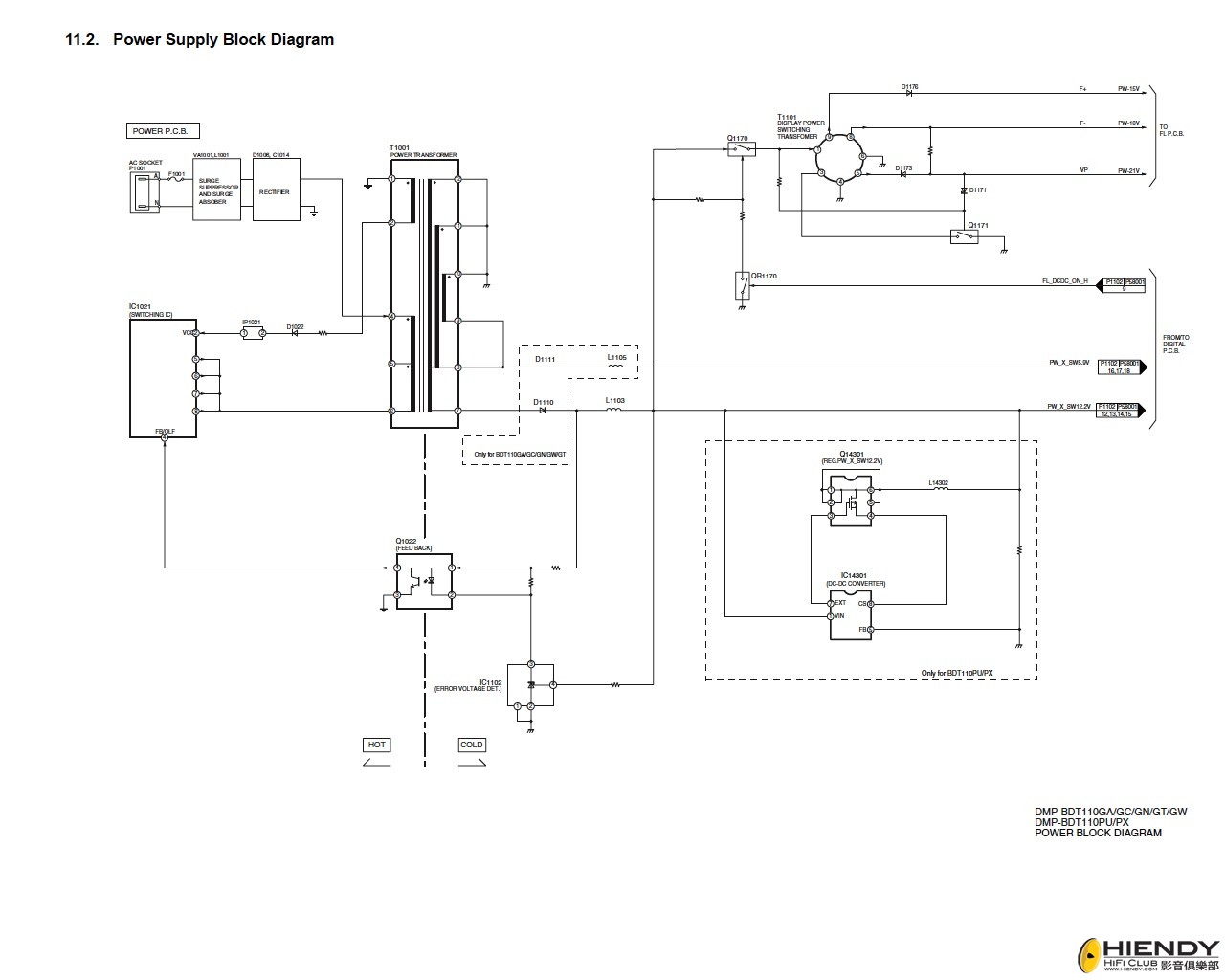

不是，主二組供電應該是第一張電路圖上的C1118及C1121這二隻電容的+點，測量時要注意，主供電起振部分是220v整流即300v直流供電於主起振功率IC，這部分散熱器可能帶有300v電壓，測量時最好小心

澳門客

主起振功率IC即第一張電路圖上的IC1021

chung190030

澳門客 發表於 2013-7-24 23:26
不是，主二組供電應該是第一張電路圖上的C1118及C1121這二隻電容的+點，測量時要注意，主供電起振部分是2 ...

多謝師兄詳細耐心既解答，我會先做量度！再有唔明先再請教師兄，唔該晒！
