300B聲的偶次諧波耳放

天下第一刀

300B聲的偶次諧波耳放

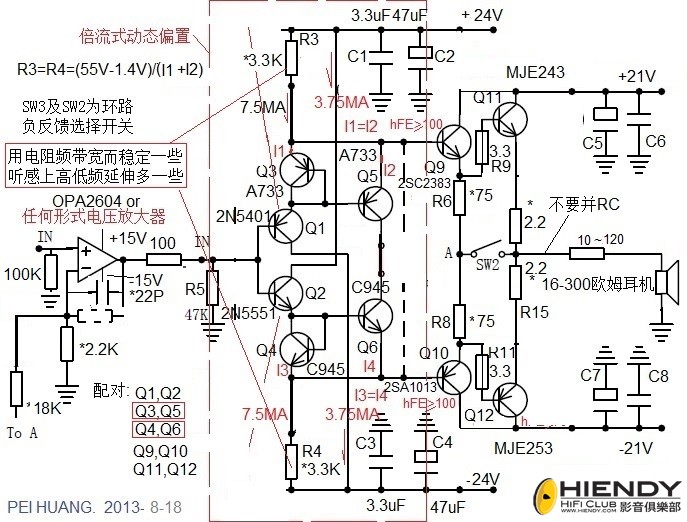

圖耳放利用OPA2604不平衡搭配產生偶次諧波失真﹐電流放大部份用電流同步倍增式
動態偏置﹐Ｒ５使輸出電位為零﹐輸入正半周時I1=I2同時減少hFE*Iin,Q5跟Q6串聯
使I1=I2=I4,Q6減少hFE*Iin,總輸出電流為零﹐負半周情況相同﹐輸出管任何情況下
保持原來的靜態電流。
電流同步倍增式動態偏置同時還產生偶次諧波失真﹐R3﹑R4還可以用恆流源代替﹐
但開關速度必須大于或等于Q1及Q2﹐否則變聲而且不穩定。
當R3﹑R4還可以用2N5401及2N5551組成恆流源代替﹐其基極穩壓二極管1N4148的工
作電流及開關速度非常敏感地改變音色﹐可以調整到跟３００Ｂ一樣的音色。
不過個人認為電阻的聽感自然一些。

人聲1KHZ-1.3KHZ的２次諧波失真是2-2.6Khz﹐該頻率人耳非常敏感﹐我感覺僅女聲
好聽一些而已。圖的配對管在20%偏差下已經非常滿意。

注意將輸入電位調到零輸出時耳機出現半點交流聲都有可能是超高頻自激﹗
