長物志「隨光呼吸」DIY

Richards · 發表於 2014-2-4 02:48:04

dominiquetu · 發表於 2014-2-4 10:14:32

Richard 兄，
我已看你的 Blog 很久，你真的很利害！！
希望有機會能親自請教！！

Dominique

obee · 發表於 2014-2-4 16:02:35

這個跟PS Audio 的 Noise Harvest 那個較有效?

schmike · 發表於 2014-2-4 20:51:30

richards兄可否放出原理圖分享一下呢?
還有那個volume有什麼用?
我手頭有很多0B2
不知能否用呢

Richards · 發表於 2014-2-5 00:07:10

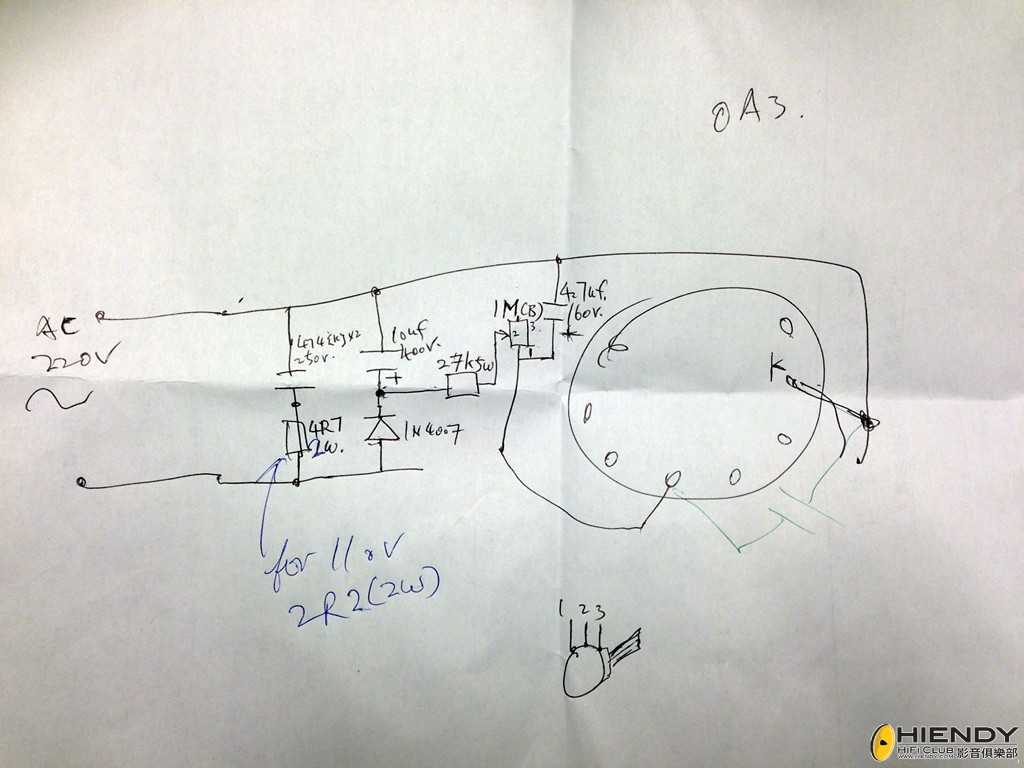

這個是手抄版，對線路有興趣的朋友可以自己砌來玩玩！

如果是不會砌機或是對線路圖不太懂的，請不要自己砌！

始終都是市電220V的，有一定的危險！小心！小心！

obee · 發表於 2014-2-5 00:14:47

Richards 發表於 2014-2-5 00:07
這個是手抄版，對線路有興趣的朋友可以自己砌來玩玩！

如果是不會砌機或是對線路圖不太懂的，請不要自己砌 ...

Thanks for sharing!

我好想知個原理.

schmike · 發表於 2014-2-5 08:19:59

本帖最後由 schmike 於 2014-2-5 09:51 編輯

Richards 發表於 2014-2-5 00:07
這個是手抄版，對線路有興趣的朋友可以自己砌來玩玩！

如果是不會砌機或是對線路圖不太懂的，請不要自己砌 ...

Richards兄
謝謝
我想知圖紙上綠色那隻cap是什麼用的
是你加上去的嗎?
還有L及N如何分?
如果由75v的0A3改為105v既0B2要如何改呢
這個東東工作原理又是什麼呢?
謝謝

schmike · 發表於 2014-2-5 09:56:46

本帖最後由 schmike 於 2014-2-5 10:04 編輯

Richards 發表於 2014-2-5 00:07
這個是手抄版，對線路有興趣的朋友可以自己砌來玩玩！

如果是不會砌機或是對線路圖不太懂的，請不要自己砌 ...

自己畫了一次這個圖
原來是一個RC Low pass filter
之後半波整流器
CRC出黎之後有一支75V ZENER做穏壓
我想都是第一級既LPF有作用
之管係令件野變得神奇D乍.
好神奇
一定要有空整一個來玩玩
多謝Richards兄的無私分享
謝謝

obee · 發表於 2014-2-5 10:04:21

schmike 發表於 2014-2-5 09:56
自己畫了一次這個圖
原來是一個半波整流器
CRC出黎之後有一支75V ZENER做穏壓

係呀.
這個TUBE是voltage regulator tube. 過了CRC, 給它正常的工作電壓後, 但它後續沒有circuity, 所以我想不通. 或者我不明白voltage regulator tube 的用法吧.

Richards · 發表於 2014-2-5 14:28:07

支0A3是有作用的，支1M VR可以控制支0A3的工作量的！轉多轉少會有不同聽感的！

Richards · 發表於 2014-2-5 14:32:06

本帖最後由 Richards 於 2014-2-5 14:34 編輯

schmike 發表於 2014-2-5 08:19
Richards兄
謝謝
我想知圖紙上綠色那隻cap是什麼用的

綠色那隻cap是我畫在那裡的，即是那支47uf/160V！我覺得把電容接到那裡會好些！

只要將47uf/160V換成250V以上的就可以用其他的0B3、0C3、0D3了！

foodcourt · 發表於 2014-2-5 16:17:12

richards ching:
請問市电經in4007整流之後的电压多少？我計算的约為140Vdc，是否正確？thx！

syklab · 發表於 2014-2-5 17:19:51

Very interesting for DIYer, thanks for sharing.

Richards · 發表於 2014-2-5 19:09:11

foodcourt 發表於 2014-2-5 16:17
richards ching:
請問市电經in4007整流之後的电压多少？我計算的约為140Vdc，是否正確？thx！ ...

怎麼會得140V咁少？？

wongkm33 · 發表於 2014-2-5 21:36:47

本帖最後由 wongkm33 於 2014-2-5 21:41 編輯

線路圖大約是這樣

schmike · 發表於 2014-2-5 21:45:34

本帖最後由 schmike 於 2014-2-5 21:48 編輯

Richards 發表於 2014-2-5 19:09
怎麼會得140V咁少？？

係咪真係咁少呢?

wongkm33 · 發表於 2014-2-5 22:23:56

本帖最後由 wongkm33 於 2014-2-5 22:27 編輯

220V半波整流輸出電壓在沒有濾波電容時約155V左右；有濾波電容時輸出電壓是交流電壓1.4倍，
約311V，有負載時電壓會低一些。

Richards · 發表於 2014-2-6 00:49:43

wongkm33 發表於 2014-2-5 22:23
220V半波整流輸出電壓在沒有濾波電容時約155V左右；有濾波電容時輸出電壓是交流電壓1.4倍，
約311V，有負載 ...

這就正確啦！

cwtim01 · 發表於 2014-2-6 10:02:29

Richards 發表於 2014-2-5 00:07
這個是手抄版，對線路有興趣的朋友可以自己砌來玩玩！

如果是不會砌機或是對線路圖不太懂的，請不要自己砌 ...

多謝分享，手抄圖中那474 cap 後面寫了 x2，是有兩隻嗎？

obee · 發表於 2014-2-6 10:08:40

cwtim01 發表於 2014-2-6 10:02
多謝分享，手抄圖中那474 cap 後面寫了 x2，是有兩隻嗎？

no, "x2" means it is 安規 (in China's term), see this for detail:
http://www.dianzivip.com/view/5441/
