[其他] diy 淘寶 LCR 電橋

[複製鏈接]
發表於 2015-3-15 11:30:48 | 顯示全部樓層 |閱讀模式

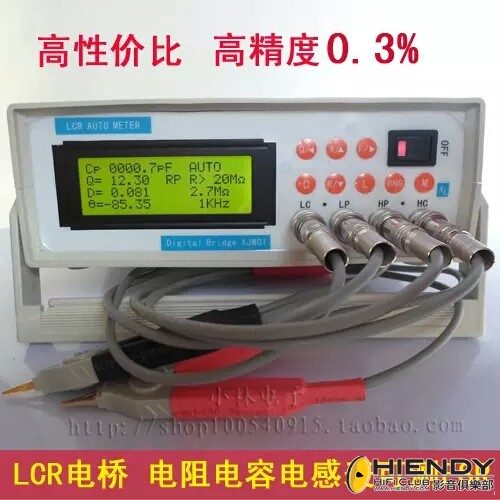

最近响淘寶買入 LCR 電橋套件,聲稱有0.3%精度,需diy的


評分

2

查看全部評分

 樓主| 發表於 2015-3-15 11:35:15 | 顯示全部樓層

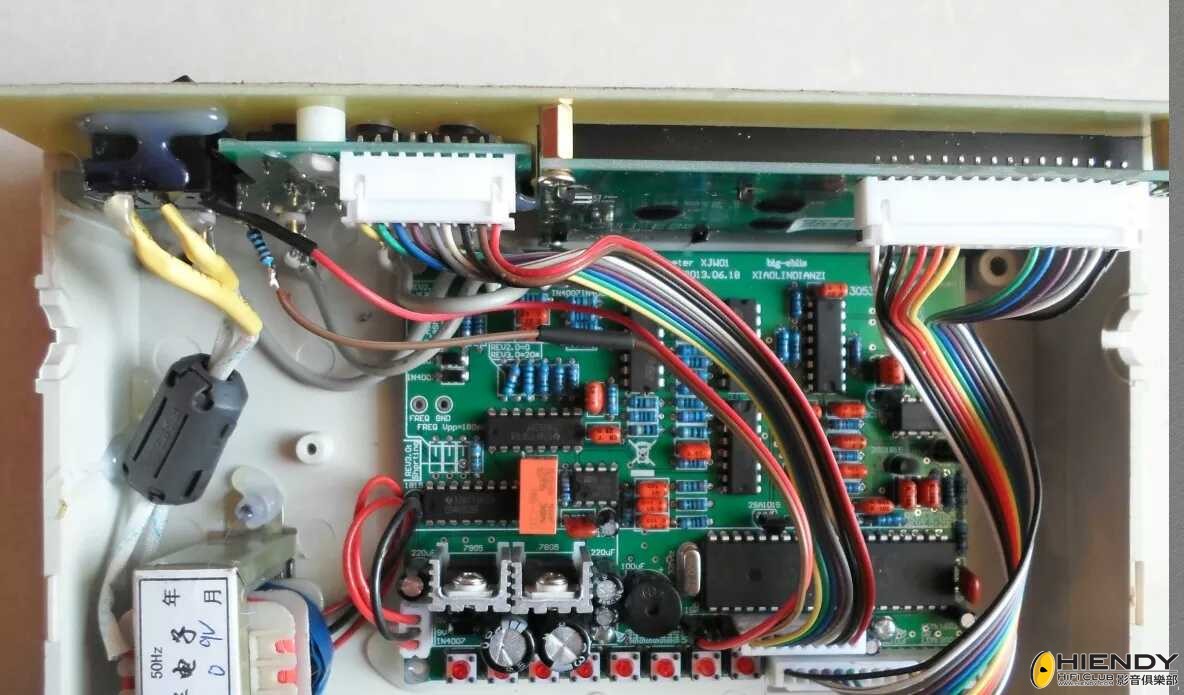

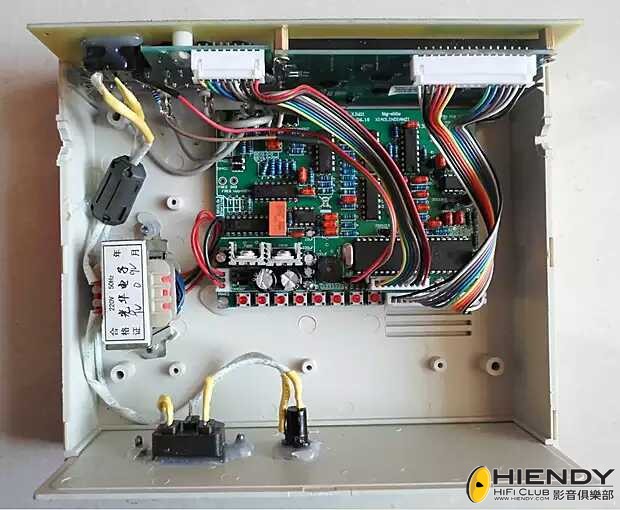

其實都係將幾塊板裝入機壳內,焊返幾條电線便完工。


三個小時便完工
回復

使用道具 舉報

 樓主| 發表於 2015-3-15 11:53:19 | 顯示全部樓層
測試頻率有100Hz,1kHz 及 7.8kHz, ㄧ般測試用响analog 線路的零件都足夠

此机是用四線方式以電橋線路測試

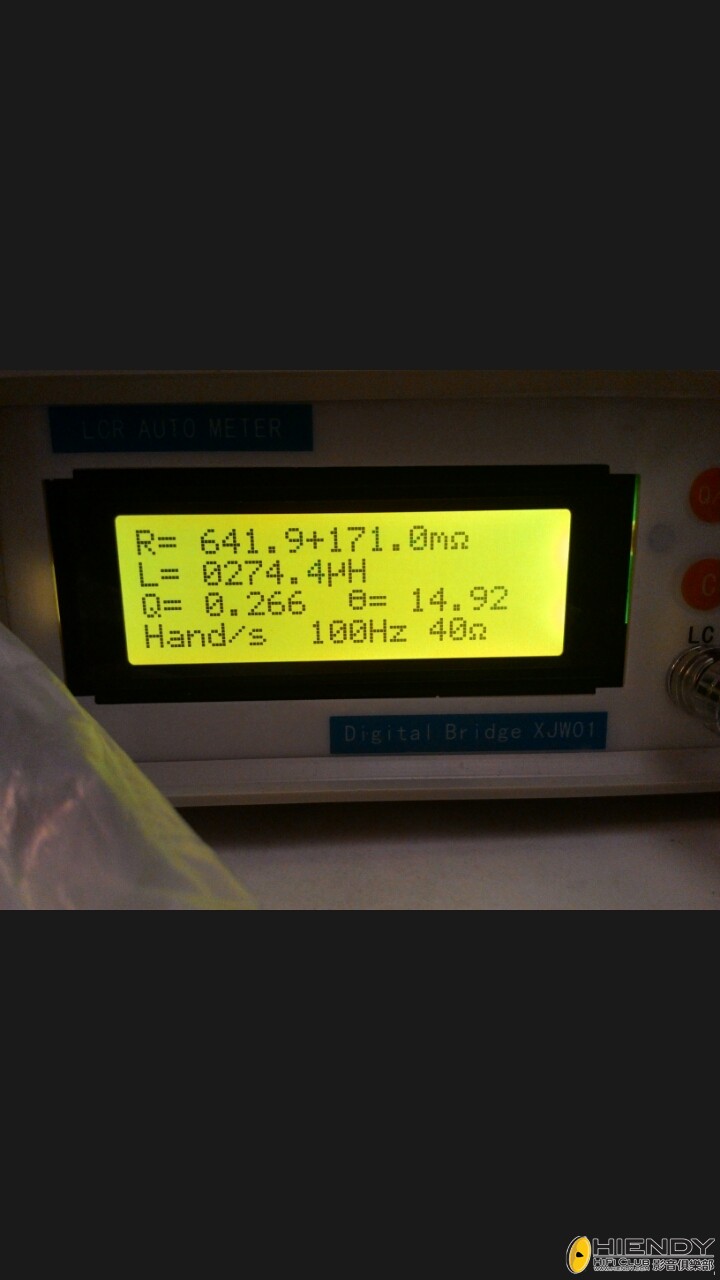

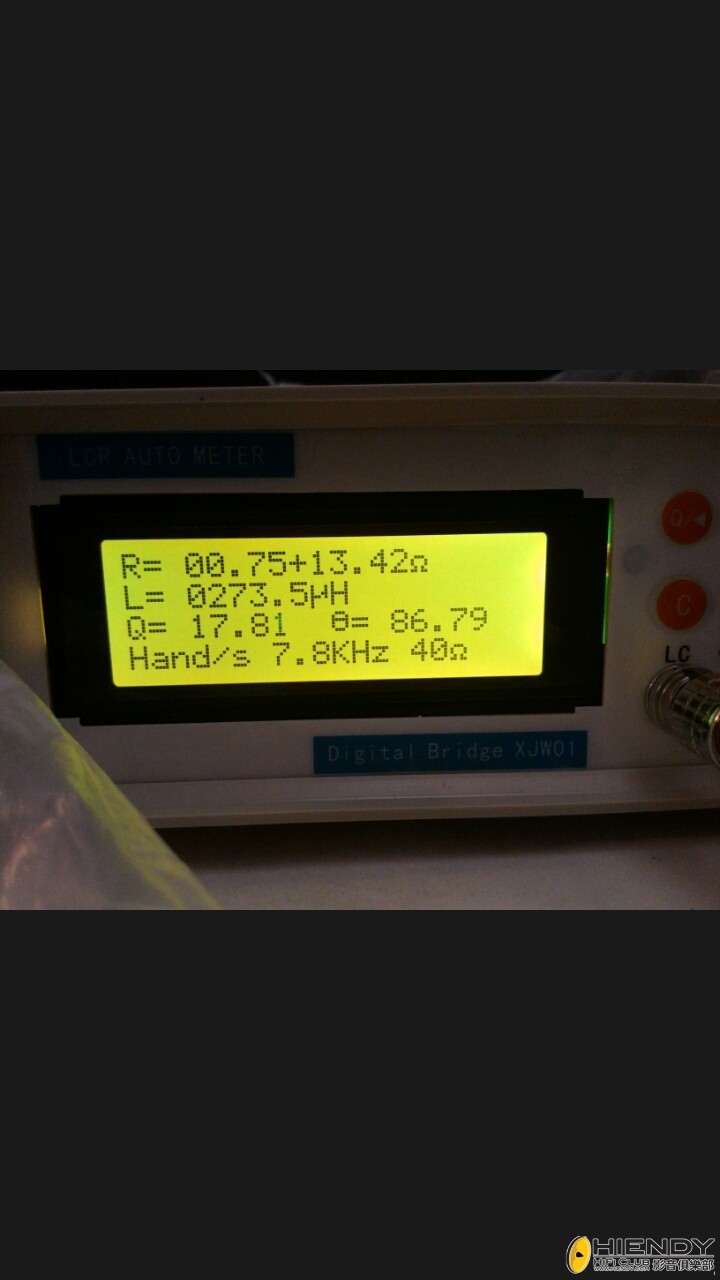

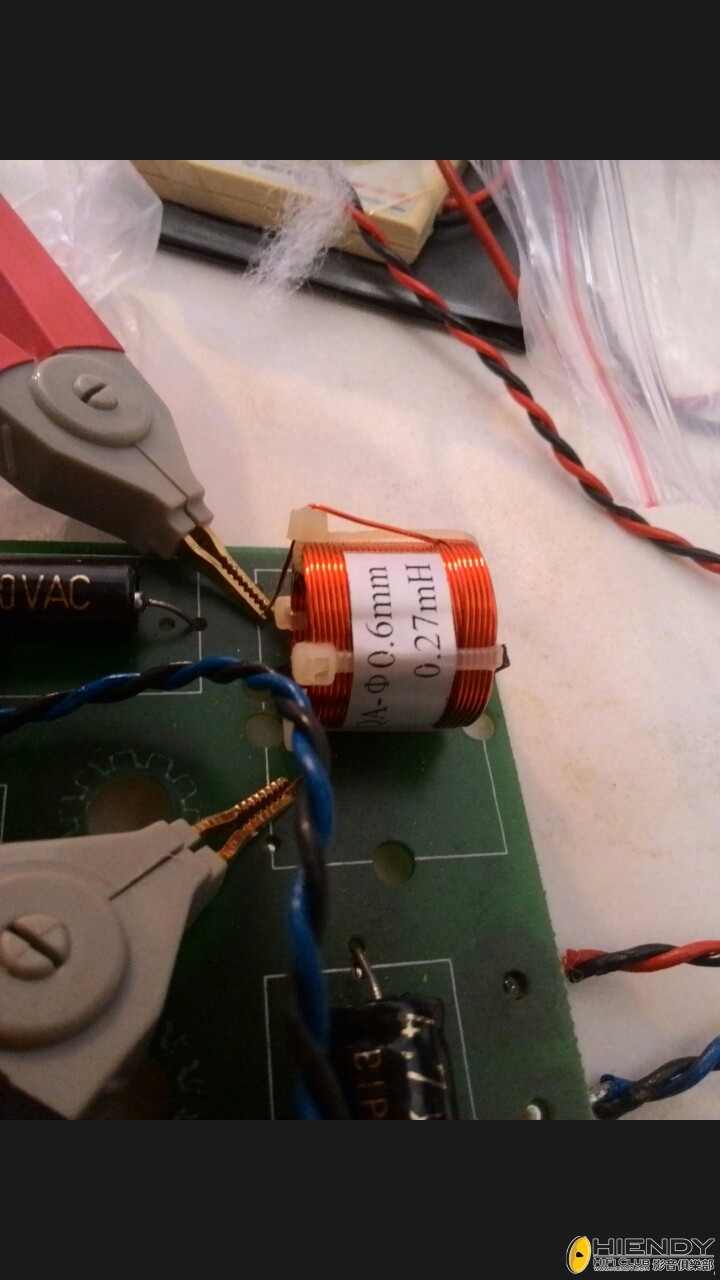

立刻測試下空芯電感,在三個不同頻率下電感值都很接近






回復

使用道具 舉報

發表於 2015-3-15 13:56:08 | 顯示全部樓層
師兄,請問在那裡買,thanks.
回復

使用道具 舉報

 樓主| 發表於 2015-3-15 17:59:30 | 顯示全部樓層
本帖最後由 foodcourt 於 2015-3-15 18:06 編輯
Gary33 發表於 2015-3-15 13:56
師兄,請問在那裡買,thanks.


是淘寶網買的
除度电感外,也会用來check 下电容的电容量及ESR值。

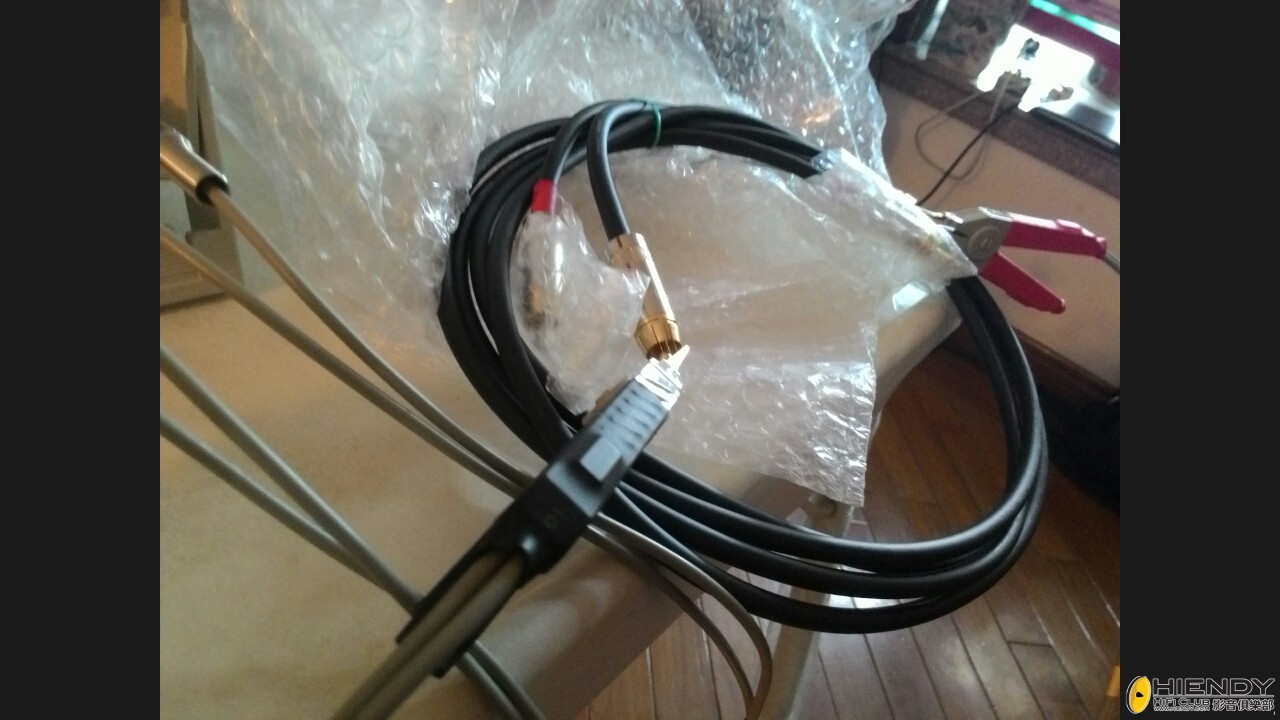

及也可以度下contact resistance 的,睇下有無壞焊起ohm

在1kHz頻率測試下,阻值是11.2 毫歐(mohm),电感量是1.8uH

回復

使用道具 舉報

發表於 2015-3-15 21:43:30 | 顯示全部樓層
回復

使用道具 舉報

發表於 2015-3-15 21:48:26 | 顯示全部樓層
wongkm33 發表於 2015-3-15 21:43
呢度吧

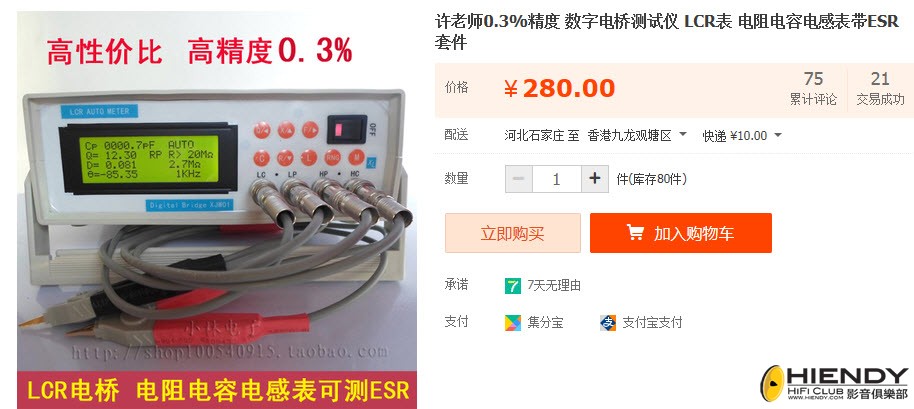

http://item.taobao.com/item.htm?spm=a230r.1.14.210.yImZzr&id=18077625596&ns=1&abbucket=7#de ...

Thanks
回復

使用道具 舉報

發表於 2015-3-21 07:56:38 | 顯示全部樓層
wongkm33 發表於 2015-3-15 21:43
呢度吧
http://item.taobao.com/item.htm?spm=a230r.1.14.210.yImZzr&id=18077625596&ns=1&abbucket=7#de ...

thank you!!!
回復

使用道具 舉報

發表於 2015-4-26 18:24:36 | 顯示全部樓層
280 蚊 , 大陸真係冇得頂
回復

使用道具 舉報

發表於 2015-4-28 11:56:49 | 顯示全部樓層
呢個就係背靠祖國呢優勢。

評分

2

查看全部評分

回復

使用道具 舉報
