DSP數字4分頻+超高極度發燒方案

天下第一刀

由于沒有任何喇叭能把低音与中高音都還原良好，我們只能分頻段還原聲音！
DSP數字4分頻+超高極度發燒方案
考慮人聲的基本頻率及分頻點避開人耳的1KHZ-4KHZ敏感區：
一  音源
1 黑膠唱盤+接唱盤膽前級(加開關選擇牛輸出)
2 藍光DVD机
3 調音台+膽話筒前級(加開關選擇牛輸出)，如MACKIE等。
4 其他音源
5 24BIT/192K DSP DAC解碼器(或升頻)
6 電腦硬盤播放器。。。。。。

二 四路輸入的信號選擇盒
1 要求里面接線盡可能短

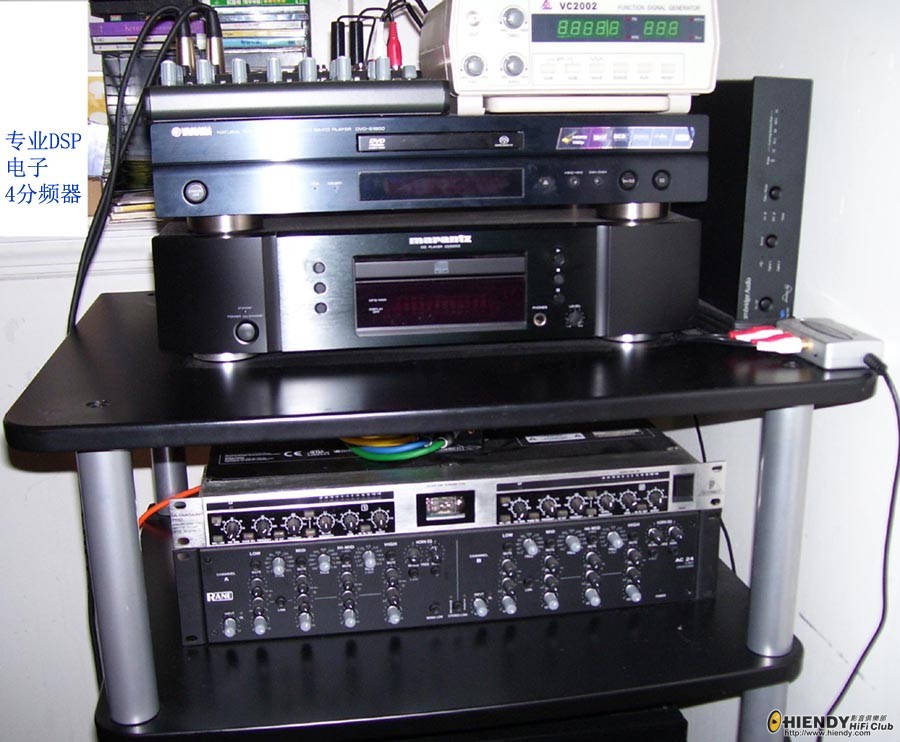

三 DSP數字4分頻器，如RANE AC24

四 單元及功放
各單元用分體結构，
分頻點90HZ-100HZ以下+專業石机(如MACKIE FR-2500)橋接后直接8歐ROCKFORD(近年
超低世界冠軍)15-18英寸超低音。

分頻點90HZ-100HZ以上+500W/8歐以上的A類膽机或專業石机直接8歐SCAN-SPEAK的8英
寸低音(或丹那DYNAUDIO)。

分頻點800HZ-1000HZ 以上+50W以上的A類膽机或專業石机直接8歐姆Scan-Speak 13M/8636(
4"), 或13M/8640(5")中高音。膽机的功放膽改用美國軍用發射管FU13。

分頻點4KHZ-6KHZ以上+ A類石机功放，如日本ONKYO安僑M-282(調整成A類)或KRELL, or FM的
純后級A類功放；(安僑的功放頻響達100KHZ)直接Scan-Speak8歐高音王(9900)

12.5KHZ以上用觀音座蓮加超高：1UF左右的高級電容接一個8歐鋁帶作超高
40KHZ以上用0.2Uf - 0.47uf高級電容接金剛石超高

補充：
簡洁至上是HI-FI的基本原則，如果你使用了SCANSPEAK的單元，其提供的頻響曲線
及阻抗曲線可以看到最佳的使用頻率，并且看到其單元在那頻率上的阻抗是比較平坦的；
所以，在單元頻響曲線及阻抗曲線比較平坦的條件下盡可能選擇直通！

w00tw00t

DSP数字4分频器
刀兄我都想學玩数字分频器,可否講多些setting要注意事項

howin

由于没有任何喇叭能把低音与中高音都还原良好，我们只能分频段还原声音！
DSP数字4分频+超高极度发烧方案
...
天下第一刀 發表於 2011-4-4 04:00

    C兄可否介紹多d....電子分頻真係完全唔識

印度廚皇

終極玩法, 但亦都系終極難玩!!

天下第一刀

C兄可否介紹多d....電子分頻真係完全唔識
howin 發表於 2011-4-4 07:51

電子分頻器的調整﹕
用一部可控制音量的CD機聯接電子分頻器﹐播放自己最熟悉的人或歌手的人聲或歌
聲。
1 先將電子分頻器總音量調在中間位置. 將所有功放音量開到最大.
2 按各揚聲器單元工廠家提供的頻響曲線選擇好分頻點﹐盡量選擇在频响曲线及阻抗曲線比較
平坦的部份。
3 將電子分頻器最低及最高頻段調整在三點的位置
4 將電子分頻器的中頻段調在中間位置﹐聽人聲調整到熟悉的人聲或歌聲跟平時單
個全頻揚聲器聽到的聲音完全一樣為止。
5  播放大提琴音樂﹐調整低頻段使聲音自然為止
6 播放高頻豐富的音樂歌曲﹐高頻段使人聲齒音及高音自然為止。
7 重複上述調整過程
8 前後調整中頻單元的位置使跟低頻的接吻自然為止。
9 前後調整高頻單元的位置使跟中頻的接吻自然為止。
10 前後調整超高頻單元的位置使跟高頻的接吻自然﹐高音清晰為止。

howin

電子分頻器的調整﹕
用一部可控制音量的CD機聯接電子分頻器﹐播放自己最熟悉的人或歌手的人聲或歌
聲。
1  ...
天下第一刀 發表於 2011-4-4 10:34

    睇到都頭暈...唔好話做 ....好高深

天下第一刀

終極玩法, 但亦都系終極難玩!!
印度廚皇 發表於 2011-4-4 08:09

终极玩法, 但亦都系终极难玩，我的调整经验是耳朵比电子仪器还可靠！电子仪器过
自己心理关吧了；电子分频器的调整完成后就不要动它的总音量。总音量应该在CD机
或电脑及前级，否则人声变样。

天下第一刀

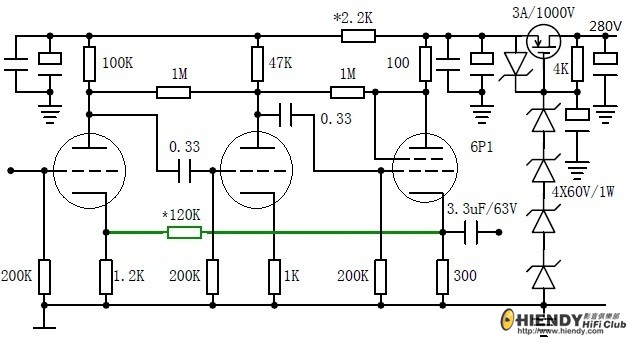

爱好胆味的就请人做一个放大倍数为1的胆前级，如图

天下第一刀

C兄可否介紹多d....電子分頻真係完全唔識
howin 發表於 2011-4-4 07:51

電子分頻器作用和特點

1、 基本分頻任務：由于現在音箱的种類很多，系統中要采用什么功能的、几分頻
的電子分頻器還是要靈活配置的，現在通常用的電子頻器有2分頻、3分頻、4分頻等
區分，超過4分頻就顯得太复雜和無實際意義了。當然現在的電聲技術日新月异，目
前還有一些分頻器在分頻的同時還可以對音頻信號進行一些其它方面的處理，但不
管什么類型電子分頻器的主要功能和任務當然還是分頻了。

2、 保護音箱設備：我們知道不同揚聲器的工作頻率是不一樣的，一般來說口徑越
大的揚聲器其低頻特性也越好，頻率下潛也越低。就好像在相同情況下，18寸揚聲
器的低音效果一般會比15寸揚聲器的低音效果好些；相反中音部分就要采用較小口
徑的揚聲器了，因為通常情況下現在的紙盆振動式揚聲器口徑越小發出的聲音頻率
也就越高；以此類推高音部分的振動膜片也應該很小才能發出很高頻率的聲音來。
既然揚聲器這么复雜，种類又如此繁多，那么如何保障它們能夠安全有效的工作就
顯得很重要了。電子分頻器可以提供不同揚聲器各自需要的最佳工作頻率,讓各种揚
聲器更合理、更安全的工作。設想一下：假如系統中中高音音箱沒有經過電子分頻
器分頻，而是直接使用了全頻段的音頻信號，那么這些中高音音箱在低頻信號的沖
擊下就會很容易損坏，因此，電子分頻器除了分頻任務外，正常的使用它更重要的
功能還有：保護音箱設備。

3、 增加聲音的層次感： 假如一個音響系統中有很多只不同种類的音箱，的确沒有
使用電子分頻器，不同种類的音箱都使用未經分頻的全頻信號，那不同音箱之間就
會有很多頻率疊加、重复的部分，聲干涉也會變得很嚴重，聲音就會變得模糊不清，
聲場也會很差而且話筒還會容易產生聲反饋。如果使用了電子分頻器進行了合理的
分頻，讓不同音箱處在最佳工作狀態下，這樣不同音箱之間發出的聲音頻率范圍几
乎不會重复了，這樣就減少了聲波互相干涉的現象，聲音就會變得格外清晰，音色
也會更好、更具有層次感了！

電子分頻器缺點和不足

1、 太多分頻選擇會導致思想混亂：俗話說有利就有弊，和其它專業音響的周邊設
備一樣，電子分頻器也不是十全十美的，有些時候系統中需要分頻的音箱多了就會
顯得很复雜，因為不同的音箱就需要有不同的分頻點、不同的工作頻率段，對于水
平一般的音響師來說，在這樣的情況下使用電子分頻器分頻時會讓他們覺得無從下
手。因此細心仔細的調整是很重要的，同時初學者還可以盡量少用4分頻，采用3分
頻的方法，這樣可以簡單些，也會讓我們的調整思路變得更加清晰些。 2分頻電子
分頻器效果不好。

howin

電子分頻器作用和特點

1、 基本分頻任務：由于現在音箱的种類很多，系統中要采用什么功能的、几分頻
的 ...
天下第一刀 發表於 2011-4-4 11:26

    睇嚟我呢世都唔會玩得掂

w00tw00t

回復 9# 天下第一刀


    遲些就要請教刀兄,我現已定了三部後級,喇叭和電分還未有錢買

天下第一刀

回復 11# w00tw00t
Behringer DCX2496電分器 $299.99
http://www.amazon.com/Behringer- ... 1920926&sr=8-20
在國外的論壇看到說,在模擬輸入的情況下﹐該機聲音很普通﹔但直接從CD機接數字
信號直接在數字信號時分頻就非常好。Behringe的用料普通﹐最好請人換成好一些
的運放。
最佳方案是：
100HZ以下作超低，100HZ-800HZ作中低(SCANSPEAK 8英寸单元;10英寸分频点应在
90HZ,550HZ左右)，
800HZ以上用12DB/倍频程的功率2分频(直接在市面买一个分频点在4KHZ左右的)
如此就成了效果好些的四分频系统。(德国的5英寸陶瓷单元作中音非常清晰，高音
用金X子的1.5英寸的号筒人声表现比较好，用个电容加个超高成5分频更好)
