QNAP HS-453DX 直連網路播放器 Step-by-Step 圖解

tmtsui

說到 NAS (網路附加儲存器)，Synology 一直是我的首選。但是 QNAP 的無散熱風扇 HS-453DX，卻讓我不得不對它另眼相看。終於我在幾個星期前，再也忍不住手把它帶了回家。

聲音方面，很不錯，沒有讓人失望。

然而，一直聽人說，如果能夠將它的兩個 LAN Port 的其中一個，更改為能夠與具有網路功能的 DAC 或 Network Audio Player (網路播放器) 連接在一起，就像 fidata 的貴價 NAS 上面所採用的方式一樣的話，聲音將會更上層樓。

為此，我前前後後共花了三天多時間，終於找到了如何把 HS-453DX 的其中一個 LAN Port，設定成為能夠與我的 Cary Audio DMS-600 直接連接起來的方法。

好開心，聲音真的有明顯的提升。

也許這種連接設定，對於好些師兄來說毫無難度。但是，對於我這個對這方面全無經驗，而且是第一次接觸 QNAP NAS 的人來說，剛開始的時候，我真的像是在霧中雲裡，找不到東南西北。

無疑，網上面是有一些這方面的文章，但是它們大都只是輕輕帶過，沒有很詳細的解說該當如何進行。

即使我發了一些電郵向國外的一些 NAS 專家查詢，最終也得不到什麼有用的回覆。其中更有一些人表示，聲音在這種連接方式之下，不會有些什麼不同。顯而他們的回答，等於告訴我們發燒友，使用什麼電源線，聲音都沒有分別一樣。

幸好，經過一次又一次的來回試驗和嘗試，我終於成功找到了這種連接的設定方法。

下面我將會 Step-by-Step 解說這個設定的過程，與大家分享。

［留意：我的 HS-453DX 是全新的，買回來後也沒有安裝過什麼，做過什麼設定。若然你想跟隨我下面的建議過程來設定你的 HS-453DX，則你必須自行評估，並承擔當中之風險，及或許因此而引致的損毀。因為我無法保證我下面所進行的步驟，在你的器材上也能百分之一百安全；儘管我曾經在我的系統上重覆執行了三四遍。］

==========
如前所述，我的目標是將 HS-453DX 上的 1GB Port ，用來連接互聯網 (經 network switch 或 router)，然後再將它的 10GB Port，直接連到我的 Cary Audio DMS-600 上面去。

下面，就是我的設定步驟。

首先，在 HS-453DX 正常運行下登入設定畫面。然後打開 "網路與虛擬交換器" 。


圖中所示，Adapter 2 (即 1GB LAN Port ) 已經被我提前指派了一個固定的 IP 地址 192.168.1.119。(你的固定 IP 地址可以不一樣。)

［留意；我的 router 是 Linksys 的產品，圖上右面的 "主要 DNS 伺服器" 的 IP 地址一般預設為 192.168.1.1。你的 router 可能不同。］

接下來，將 DMS-600 原來連接 network switch 的 LAN 線拔出，再插入 HS-453DX 的 10GB Port 上。之後 HS-453DX 會自動產生一個 IP 地址給 Adapter 1 (即 10GB Port)。


［留意；圖中所示之自動分派 IP 地址為 169.254.6.234。你器材上的地址可能不同。］

轉到 "網路介面卡" 畫面。

點開 Adapter 1 右面的 "設定" 選項。

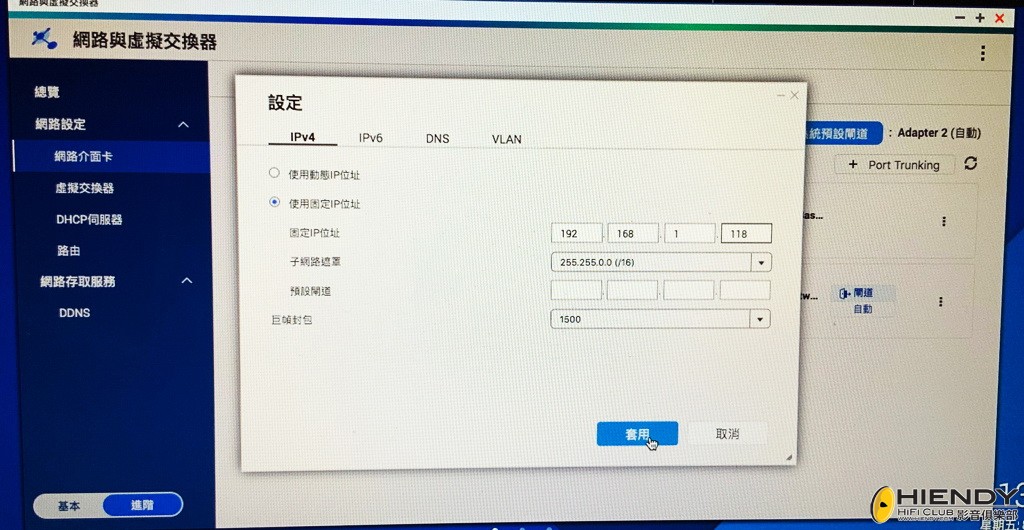

在 IPv4 欄目中選擇 "使用固定 IP 地址"。


我輸入的是與 Adapter 2 相鄰之 IP 地址 192.168.1.118。
子網路遮罩一般是 255.255.0.0，/16 或 /24 都可以。
其餘的 IPv6, DNS, VLAN 可以不理。

［留意；我選擇使用相鄰的 IP 位置，主是為了方便記憶。你也可以選擇自己喜歡的固定 IP 地址。］
固定 IP 地址設定完成後，轉到 "虛擬交換器"畫面。

點選 "新增按鈕"。


選擇 "基本模式"。


勾選 "Adapter 1" 和 "Adapter 2"，再點 "套用"。

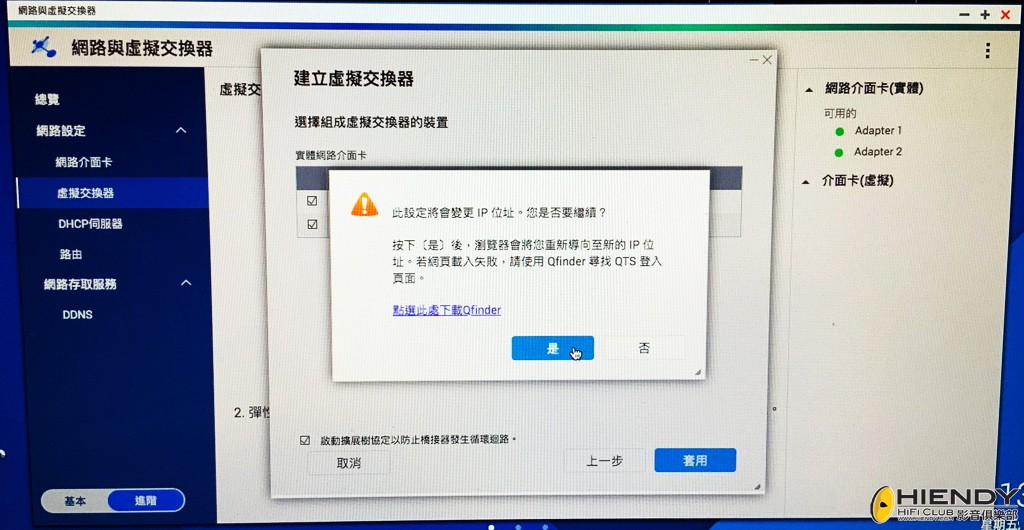

點選 "是" 以執行新增虛擬交換器。


如上圖的警告訊息所示， HS-453DX 最初登入的 IP 地址，在新的虛擬交換器產生之後，可能會發生改變。此時，我們可以用 QNAP 的 Qfinder Pro 來重新搜尋這部 HS-453DX 並登入回設定畫面。


圖中所示，我的 HS-453DX 的 IP 地址已經由原來的 Adapter 2 的 192.168.1.119 改變為 Adapter 1 的 192.168.1.118。(你的 IP 地址可能不同。)

通過 Qfinder Pro 重新登入之後，在 "網路與虛擬交換器" 畫面中即可以看到剛生成的虛擬交換器 Virtual Switch 1。


簡單來說，這個虛擬交換器的作用與真實的 network switch 大同小異，它主要負責將 Adapter1 和 Adapter 2 (即兩個 LAN Port) 連接起來。

然而，要讓它們真正能夠通過這個虛擬交換器互相溝通，我們必須再為它加上一個 DHCP 伺服器功能。

在同樣的畫面中，點選左面的 "DHCP 伺服器"。


在 DHCP 伺服器選項下選擇 "新增"。

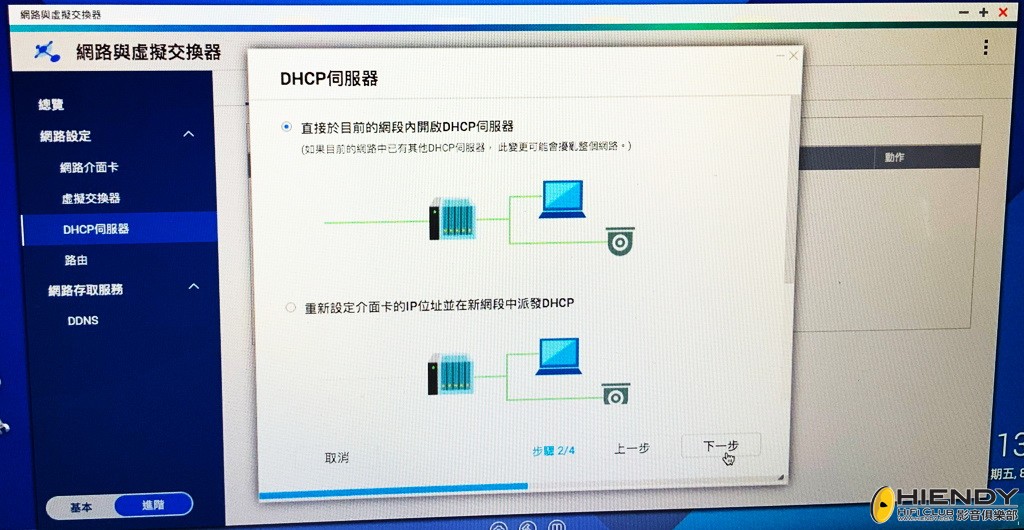

選擇 "直接於目前的網段內開啟 DHCP 伺服器"。


點選 "是" ，選擇以手動方式為新增的 DHCP 伺服器輸入固定的 IP 位址。


在固定 IP 位址處填入原來 Virtual Switch 1 使用的 IP 位址 192.168.1.118。
子網路遮罩填入 255.255.0.0 (/24)。
預設閘道填入 192.168.1.1。
主要的 DNS 伺服器填入 192.168.1.1。


在接下來的步驟４畫面中，"起始位址"， "結束位址" 和 "子網路遮罩" 基本上是自動生成的，不用理會。


"預設閘道" 和 "主要的 DNS 伺服器" 也是自動生成的。如果不是，填入 192.168.1.1。

完成後，"DHCP 伺服器" 畫面就會出現剛生成，同樣名為 Virtual Switch 1 的 DHCP 伺服器。


回到 "網路與虛擬交換器" 的總覽畫面中，我們即可以看到在 Virtual Switch 1, Adapter 1 和 Adapter 2 圖框中皆出現了 DHCP 的圖示，表示它們已經具備了 DHCP 的功能。


==========
到此時，我們在 HS-453DX 上的 LAN Port 設定已經完成。

原則上，HS-453DX 已經可以通過它的 10GB Port，與具備網路功能的 DAC 或 Audio Player 連在一起。換言之，我們即可以在 DAC 或 Network Audio Player 上 "看到" 這部 HS-453DX。

但是，這個 "看到" 的建立過程有時需要一點時間，並有可能長達數分鐘或以上。

要加快這個過程，我通常會在我的 DMS-600 的 SETTING MENU 中點選 CONNECT，進行重新連接。


大概十秒鐘左右，我便可以在 DMS-600 的 NETWORK INPUT 中，見到所有在同一個網路下的媒體伺服器，包括這部 HS-453DX。


＝＝＝＝＝＝＝＝＝＝
好了，上面就是我設定 QNAP HS-453DX 直連網路播放器的方法。

不要問我為什麼在設定的過程中，要選擇這個選項而不選擇那個選項，因為我可能無法給你答案。

但最重要的是，我的 HS-453DX 已經在這個設定下運行了差不多兩個星期，當中沒有出現過任何問題。而且，在此連接方式之下，我的音響系統播放出來的聲音，明顯比以往使用兩條 LAN 線，分別將 NAS 和 DAC 通過 network switch 連接起來時更好聽。

另外，我的設定方法也不可能是唯一的方案，我相信其他師兄會有不同的，甚至更好的做法。歡迎分享。

如果你也是 HS-453DX 的用家，誠心推薦你把它設定成能夠與 DAC 或 Network Audio Player 直連使用的方式。你不會失望的。

==========
最後，雖然有點陳腔濫調，但我必須重申一次，我無法保證上面之設定步驟，在你的 HS-453DX 和音響系統上會百分之百安全；儘管我曾經在我自己的器材上重覆執行了三四遍。如果你決定跟隨，則你必須自行承擔當中之風險，及或許因此而引致的損毀。

P.S.
日後如果有時間，我將說說我對這部 HS-453DX 做了什麼優化。

kkmbryan

有冇試過調返轉，1GB插DAC, 10GB插街線，有冇分別?

tmtsui

kkmbryan 發表於 2019-9-3 12:41
有冇試過調返轉，1GB插DAC, 10GB插街線，有冇分別?

有，我覺得現在的 set up 好些。

tune

Excellent sharing.
Many thanks

hpchpc

I am using Qnap lower model TS251A.
There are also 2 Lan ports.
I have tried to set the virtual switch in TS251A but failure.
I don't know whether your method can be used for TS251A.

I will try to follow your method and use one lan port direct plug in to my Network bridge.
The remaining one plug in to my switch.

tmtsui

hpchpc 發表於 2019-9-3 18:37
I am using Qnap lower model TS251A.
There are also 2 Lan ports.
I have tried to set the virtual swit ...

先 Backup 好而家嗰 setting, 然後再大胆嘗試，小心求證。
祝你好運。

Keane0828

tmtsui 發表於 2019-9-3 20:05
先 Backup 好而家嗰 setting, 然後再大胆嘗試，小心求證。
祝你好運。  ...

請問師兄用緊邊部switch?

史的墳

我以前都係用呢個方法，但自從轉左用 SotM Switch 後，我用返傳統 switch 接法！

tmtsui

Keane0828 發表於 2019-9-3 21:31
請問師兄用緊邊部switch?

Linksys 8 port

tmtsui

史的墳 發表於 2019-9-3 23:01
我以前都係用呢個方法，但自從轉左用 SotM Switch 後，我用返傳統 switch 接法！  ...

師兄, 唔係個個都好似你咁疊水架。

nevermindband

師兄，謝謝！我都研究咗好耐同爬咗好多文都無方法直接由NAS 駁去Devialet。我一直都要用Router 係中間連接；而且因為電腦底子太差，坦白講連想問師兄們點駁都問得唔清唔楚，一直都解決唔到

結果師兄今日一篇文終於解決咗NAS 直入Devialet嘅問題，除咗多謝，還是多謝！

tmtsui

nevermindband 發表於 2019-9-4 21:04
師兄，謝謝！我都研究咗好耐同爬咗好多文都無方法直接由NAS 駁去Devialet。我一直都要用Router 係中間連接 ...

I am so glad to hear that.  係呀，對有d人來講可能好簡單，對我地，有時就是差左嗰一dd。好開心可以幫到你。

nevermindband

tmtsui 發表於 2019-9-5 07:20
I am so glad to hear that.  係呀，對有d人來講可能好簡單，對我地，有時就是差左嗰一dd。好開心可以幫 ...

我一直相信電源綫、喇叭綫會對音質有影響，但一直唔相信數碼線，覺得傳送1010不論平貴都一樣。

但我昨日按你嘅方法改咗由NAS直入Devialet以後，進步明顯過換喇叭線同電源線；之前我每次換喇叭線電源線，自己做幾次blind test 都唔敢講次次聽得出；但係今次真係好明顯，令到我開始想研究一下需唔需要升級數碼線

tmtsui

nevermindband 發表於 2019-9-5 16:59
我一直相信電源綫、喇叭綫會對音質有影響，但一直唔相信數碼線，覺得傳送1010不論平貴都一樣。

但我昨日 ...

對, 我都是咁覺得.
至於 Lan 線, 是有點影響的. 但個人覺得它不像其他接線明顯,
如果你而家用緊普通的 Lan 線, 可以先試下找條好一點的 Lan 線, 看看有沒有效果, 然後再考慮下一步行動.
當然, 如果 buget 唔係問題, 咁就另計.

nevermindband

tmtsui 發表於 2019-9-5 17:18
對, 我都是咁覺得.
至於 Lan 線, 是有點影響的. 但個人覺得它不像其他接線明顯,
如果你而家用緊普通的 L ...

我用緊wireworld 最平果隻LAN 線，之前我聽過有前輩講，LAN 最重要個頭，綫身影響好細，所以咁多年都無upgrade

tmtsui

nevermindband 發表於 2019-9-5 17:46
我用緊wireworld 最平果隻LAN 線，之前我聽過有前輩講，LAN 最重要個頭，綫身影響好細，所以咁多年都無up ...

Then 試下用條雞線比較下, 看看分別大不大. 再決定下一步.

nevermindband

tmtsui 發表於 2019-9-5 18:57
Then 試下用條雞線比較下, 看看分別大不大. 再決定下一步.

我係未來店訂咗兩條Supra CAT 8 LAN + Telegartner 頭，我揀咗最平嘅平郵，我估兩三個星期之後應該可以試

tmtsui

Cool, wait for your update.

t10

請問是否一定先指定IP ADDRESS?
謝謝

pinkau

愚昧一問, 點解唔將HS-453DX用ＵＳＢ真插入ＤＡＣ呢？
