Carbide Audio Diamond Footers Review by Matej Isak

racewong

https://www.monoandstereo.com/ca ... ond-footers-review/

review by Matej Isak @monoandstereo
Google translate



我並不羞於表達對各種形式的機械設備的喜愛，例如手錶、發動機、自動機等，而我的迷戀自然延伸到處理微妙和不那麼微妙的重力定律、共振的音頻設備。穩定性等


當 Carbide Audio 的 Jeff Jenkins 問我是否有興趣審查他的 Carbide Audio 頁腳時，在完成作業並深入研究 Carbide Base 多軸振動隔離頁腳技術論文後，我不需要進一步觸發。

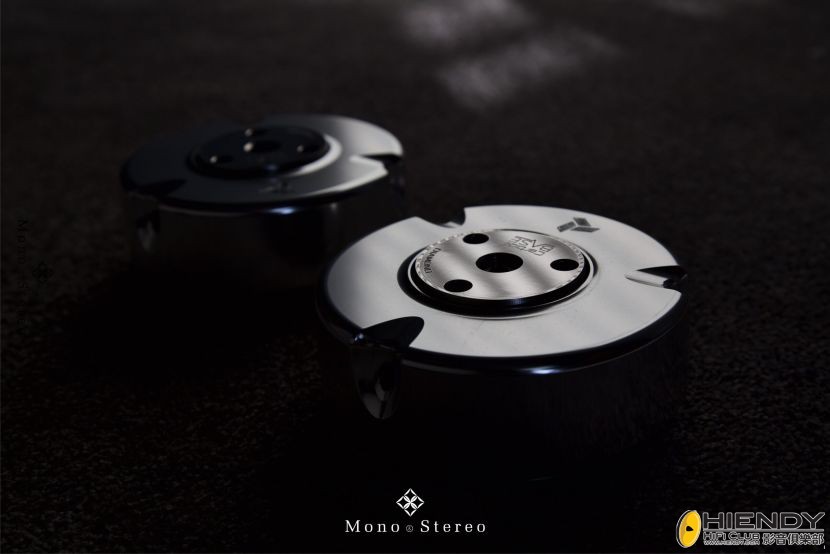

鑽石頁腳

Jenkins 深入探討了 Carbide 音訊頁尾背後的理念和技術方法。資訊太多，無法在評論中包含所有內容，但我仍然覺得有必要強調某些方面，以顯示這些優質頁腳的設計和製造的複雜性和艱苦努力。

Multi-Axis Audio Isolation Feet
獨立的上部和下部可確保垂直和水平方向上的最佳隔振和阻尼。





上部由鋁製外殼組成，經過加工可容納稱為 ViscoRing™ 的特殊配方黏彈性元件。 ViscoRing™ 的作用類似於阻尼彈簧，支撐設備並將其與垂直方向的振動隔離。 ViscoRing™ 可根據預期的負載範圍進行更換。

下部裝有氧化鋯滾珠軸承和黏彈性元件，以提高水平隔離和阻尼。大型軸承在拋光硬化鋼滾道上滾動，以最大限度地減少滾動阻力。可旋下底座，以實現近 3/4 英吋（20 毫米）的高度調整。它還可以容納可選的釘刺以刺穿地毯。

Progressive Shape Factor
當談到用於絕緣的黏彈性材料時，越多並不一定越好。支撐重量的表面積與可向外凸出的表面積之間的比率對於提高隔離性能很重要。該比率的術語是形狀因子。形狀因子越低，潛在的隔離程度就越大。




Carbide Base 的音頻隔離腳採用黏彈性材料，形狀係數比以前的設計低得多。 ViscoRing™ 的大管狀形狀最大限度地提高了可自由膨脹的表面積。這導致形狀係數約為傳統彈性體絕緣體所用下限的一半。正在申請專利的硬質合金底座設計使低形狀係數成為可能。當壓縮時，上部的脊逐漸支撐 ViscoRing™ 使其穩定，同時留下大面積自由凸出。

Diamond Insert
可選的鑽石嵌件是一個附加的振動隔離器，它取代了硬質合金底座頁腳的實心不銹鋼上部中心部分。該隔離器是同類產品中首款採用滾珠軸承的隔離器，該滾珠軸承在塗有 PVD 鑽石的實心陶瓷軸承滾道中運行。滾道的極高硬度可以透過避免振動「傳輸路徑規避」的概念額外過濾安靜的噪音。




Twindamp™
Diamond Insert 在頁腳內部的 4 個關鍵點使用 Carbide Audio TwinDamp™ 材質。 TwinDamp™ 基於錳銅雙晶金屬合金，我們透過多級溫度處理進行精煉，以進一步提高性能。這種奇異材料的阻尼能力是銅的 10 倍以上。

通用螺柱系統

碳化物底座腳可以選擇使用標準平頭螺絲安裝到設備和揚聲器上。可以使用從 M4 到 M10 的公制螺紋尺寸和從 #8-32 到 1/2"-13 的英制螺紋尺寸。提供不銹鋼夾緊螺絲用於緊固在螺絲後面，以將其固定到位。提供包括適用於 8 英尺的螺絲的螺栓套件。


鎖定螺栓頂部有一個螺紋孔，可將可選的尖釘擰入其中，指向上方，以確保與支撐設備的最大耦合。當在揚聲器下方使用時，該孔還可以容納尖刺的尖端。




Viscorings™
所有硬質合金底座頁腳尺寸相同。透過在 5 種可用的可互換 ViscoRings™ 中進行選擇，每種都針對您的裝置重量進行了最佳化。下面列出了每個安裝的 ViscoRing™ 的建議支撐重量範圍。


雖然某些隔離裝置需要不同重量的不同版本，但只需更換已安裝的 ViscoRing™，單一版本的 Carbide Base 頁腳即可支援各種裝置重量。

傳播性

揚聲器下方的傳統地板尖釘將大量的低音和中音振動能量傳輸到地板。雖然許多傳統的振動隔離裝置在較高頻率下提供隔離，但它們會放大接近裝置諧振頻率的較低頻率的振動。

硬質合金底座頁腳的特點是能夠有效隔離並抑制最低可聽頻率。當低頻通過房間結構和低阻抗設備傳播時，必須隔離低頻，從而影響保真度。減少這些結構振動可以減少室內噪音的掩蔽效應，從而提高中音清晰度和低音響應。噪音傳輸的減少導致高頻方面同樣重要的改進。


水平振動能量從 2 路揚聲器傳輸至揚聲器頂部的 3.6 公斤（8 磅）重物。測量時先測量 3 個地板釘上的重量，然後再測量安裝了 Super Light ViscoRing™ 的硬質合金底座頁腳上的重量。水平加速度使用 ACH-01 感測器、10 dB 增益、30 Hz 至 8 kHz 對數掃描正弦激勵進行測量。



損耗因數

損耗因子或正切增量是衡量有多少振動能量因滯後現象而轉化為熱量而耗散的指標。損耗因子為 0 表示材料完全彈性，其中振動的振盪力與材料的伴隨變形同相（同時）發生。損耗因子為 1 表示材料完全黏性，其中力和變形完全異相 90 度，導致振動能量完全耗散為熱量。

硬質合金底座頁腳中使用的黏彈性材料經過精心設計和工程設計，可在較寬的頻率範圍內具有極高的損耗因數。綠色 ViscoRing™ 具有最高的損耗係數，緊隨其後的是其他 ViscoRings™，它可以支援逐漸增加的重量。


硬質合金底座踏板的減振效果和耗散能力非常出色，可顯著抑制所安裝設備中的共振。下圖顯示了使用校準的加速度計測量的測試揚聲器外殼面板中的低頻振動。當揚聲器下方的 Carbide Base 頁腳進行相同的測量時，表示共振的面板加速度的下降和峰值會被有效抑制。





操作

為了進行測試，詹金斯提供了八個帶有黑色“重”粘彈性的銀色頁腳，用於揚聲器下方。額外的四個黑色頁腳配有灰色「淺」黏彈性材料，可在任何組件下使用。


使用硬質合金頁腳最令人信服且最簡單的方法是將它們放置在指定位置，然後將組件直接降低到頁腳。如果組件的底面不平坦，則使用提供的尖釘提供支撐。尖釘插入底板頂部中心孔並指向上方。這就是審查期間大部分時間使用四個黑色頁腳的方式。

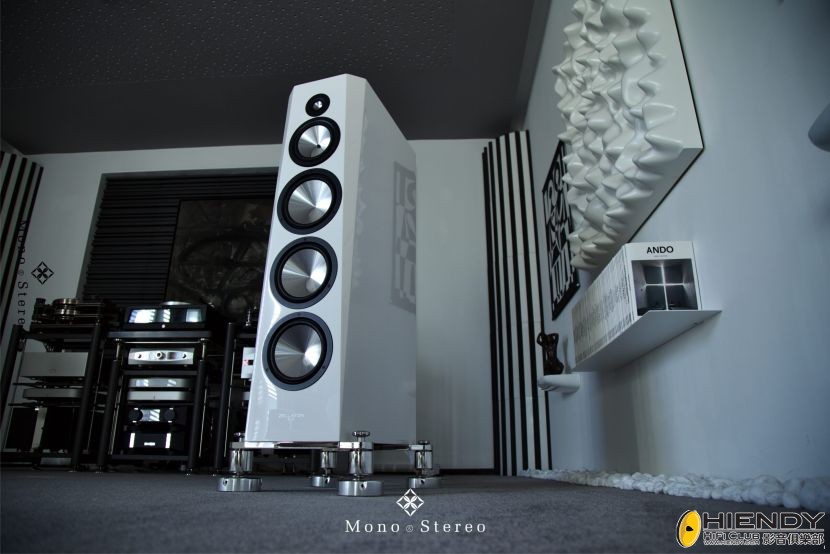

我使用了另外兩組四英尺揚聲器，配有 TIDAL Audio Piano G2 和 Zellaton Reference MK2 揚聲器。這需要更多的關注和努力，但安裝過程很簡單。一旦安裝在揚聲器下方、頂部拋光鋼部件上，就必須有一些水平移動。放置在頁腳上的組件的所謂異相運動是強制性的，因為這種永恆的動量使它們能夠按預期工作，並通過跟隨振動的脈衝來快速穩定。


Carbide Audio 的頁腳設計用於在所有方向上的整個頻寬上工作，隔離幾乎整個頻率範圍，並且在觸發房間模式的較低音域中特別有效，有效解決任何聽音室中最麻煩的問題之一。在這方面，其效果可與經過適當設計且足夠強大的擴大機所達到的效果相媲美。

這正是 Diamond 與其他設備的區別所在，也是引人注目的地方。消除模糊，投影更清晰，低音區的激勵更少。


在電子元件中，三個硬質合金腳座就足夠了，但 Carbide Audio 指出，由於阻尼能力較高，採用較輕 ViscoRings™ 的較多腳通常會優於採用較重 ViscoRings™ 的較少數量腳。然而，當 ViscoRings™ 在建議重量內使用時，低頻範圍內的隔離效果最佳。





結論

這個世界上不存在完美，我們心愛的音響系統和相關設備也不例外，但我們仍然努力盡可能接近原汁原味的音樂再現。


將焦點從高端音頻系統的較大方面（通常無法修改）轉移到微小的變化上，這些微小的變化是使音樂如此誘人的體驗的根本原因，可能會導致一些相當劇烈的聲音變化，甚至在一個高度精緻和平衡的系統中。


我們的大腦和相關中樞會追蹤和感知最遙遠的變化，而在高端音訊配件方面，這一點經常被忽視和誤解。

音樂的超密集微觀和宏觀世界中隱藏著無數的類夸克粒子，這些粒子被音頻介質捕獲。當聲音被轉錄並經歷各種過程時，這些過程不僅與電子零件、組件和工藝密切相關，而且與化學、熱和機械變化密切相關，處理極其脆弱的音頻信號的複雜性突然增加開始顯得更加複雜，並且從完全不同的角度來看。


有許多方式可以改變訊號並影響音樂再現，從而阻止音樂的複雜性完全展現。

即使在日常生活中，在現實世界中，我們也必須處理如此多的不規則現象，並嘗試以不同的方式改變它們，以獲得更好的結果。


更不用說對生命所依賴的共振和微振動的微妙處理。

有很多潛在因素，而且看起來似乎無縫地進行著，但我們完全依賴日常的物理變化和變化。


音響系統會屈服於各種機械運作，這些運作很快就會與音樂播放發生衝突。共振和微振動根本不能斷章取義。

在高階音訊系統和訊號流中，存在著大量以不同方式相互影響的連鎖效應，工程師們多年來（甚至在音訊產業之外）學到的是它們相互依賴且不可分割的關係。

與電子學結合，形成了一個機械宇宙，其中一切事物都相互影響。當涉及到共振和微振動時，根本沒有空白的畫布可以開始，並且不需要擺弄。他們從一開始就在那裡。


詹金斯非常清楚在提供足夠的隔離時異相運動的允許性，並且在我對鑽石頁腳的評估中一次又一次地證明了這一點，因為所有聲音粒子都可以在無限的矩陣中自由展開。 。

Carbide Audio 的工作原理與您想像的完全不同。它們機械性的內在複雜性在物理上表現為更流暢和平衡的音樂流，這種音樂流更深入，在更複雜的區域運作，以解決緊張並引發和諧。

Carbide Audio Diamond Footers 的穩態在非常緊密的網格邊緣運行，它可以喚起與變數處理密切相關的非凡表現力。


鑽石頁腳進入了一個可重疊的領域，它交叉並積極地改變系統或其聲音操作方式中的特定組件，將聲音推向音樂宇宙的極限。

揚聲器和電子設備都會立即受到硬質合金頁腳內部工作原理的影響，改變細節，使它們不再只是更高潛力的衍生物。


我們的大腦被觸發並專注於激發我們內部機制運動的最小的相位、衰減和延遲部分。如果音樂播放不夠密集、不夠豐富，播放就會變得平淡無味。


軟體開發中廣泛使用的關注點分離在概念上與硬質合金鑽石頁腳完美契合。這些頁腳在不改變基本原理的情況下將工藝簡化為必要的部分，這本身就是一種美德和卓越的品質，值得所有的高度讚揚。

與高端音頻配件一樣，聲稱音頻頁腳不重要是缺乏遠見。當音訊系統內的變化達到靜態品質的水平時，我們的大腦會將它們從感知中消除，而這正是任何系統組件在任何時候都不應該發生的情況。

憑藉詹金斯引以為傲的創作，他提出不同意見，幫助傳遞訊息或在策略點上提供支持。我們往往會忘記，與音樂密不可分的更高的分辨率和密度始終存在，只是我們並不總是有辦法實現它。

與高端音頻系統有關的所有事情的處理直接關係到完善音樂，將其提升到脫離任何將其與背景體驗聯繫在一起的錨的水平。音樂的多樣性使其如此迷人，這就是我們內部感測器相互作用的地方，也是真正偉大且經過充分研究的高端音訊產品發揮作用的地方。


Carbide Audio Diamond 頁腳從頭開始設計就是為了協調音樂，並與音樂保持一致，而不是與之相反。對於每一個配件或音訊調整，我都無法說出什麼。

鑽石頁腳並非基於機械令牌的隨機預測。在幕後，許多原理處理不同類型的機械循環並消除機械歇斯底里。 Carbide Audio 毫不猶豫地處理了這些問題。


鑽石頁腳不僅僅是一種聽起來不同的模仿品，而且是一種經過充分研究的機械解耦裝置，其工作變數盡可能少。

一些高端音頻配件本身以及在音頻系統中使用時都會產生顯著的差異。 Carbide Audio 就是這樣一款堪稱典範的產品，它與一般產品截然相反。

我非常高興將 Mono & Stereo 的首個 2023 年編輯選擇獎授予 Carbide Audio Diamond Footers，以表彰其為這一特定的高端音頻配件領域設定了令人印象深刻的道路和標準。
