喇叭改HIEND分音器

天下第一刀

改分音器或摩改喇叭其實很簡單﹐利用分頻點要求高端單元LC的調諧頻率比低端單元調諧頻率高一點的原則﹐用同容量電容或同電感量的電感快速完成設計,立即訂購零件動工。

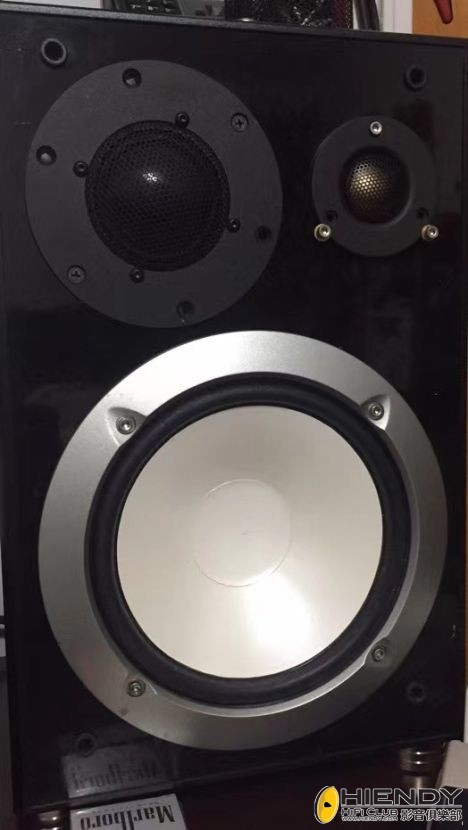

以Yamaha NS-6490 3-way 書架喇叭為例﹐靈敏度90dB/2.83V,其8英寸低音單元比ScanSpeak 22W8534G的低音聽感還好﹐中音單元及高音單元太普通不適合HIEND﹐為辦公桌三尺內近距聽音的人聲口形精確﹐必須將女聲最高基頻1.3KHz完全讓低音單元發聲﹐因此分頻點要大于1.3KHz﹐中音換成2英寸單元﹐高音由于位置限制只能用1英寸的小高音單元。單元選擇靈敏度90dB正負2dB以內﹐因為串電阻會影響阻尼﹐即影響聽感。Yamaha NS-6490後面開個孔安裝個諧振管來提昇低音。





方案2:


L1用美標14號銅薄電感的低直流電阻來減少對喇叭阻尼影響﹐通常HIEND級要求是單元直流電阻的二十分之一。
C1 用Solen電容Metal Layers Thickness: 金屬層厚度 0.04 um(微米)﹐Metal Layers Conductivity: 金屬層導電性每平方厘米1 - 2 歐姆﹐所以C1可以不用串聯電阻來降低LC的Q值,防止諧振峰干擾。
R1﹑C5為低音單元的高頻端阻抗補償﹐也有改變音色的作用。

中音單元用來濾除低音的L2用美標14號銅薄電感可以給中音單元一個低內阻的阻尼回路。
C2中音單元高通濾波用的電容要求高低兩端基本平衡﹐實驗證明最低要求用MCap 10uF油浸電容﹐最好用MCap 10uF銀薄電容﹐否則用電解無極電容都比其他超薄金屬層的薄膜電容好。
中音單元用來濾除高音的電感L3用美標14號銅薄電感同樣可以減少阻尼影響。
跟中音單元並聯的電容用來濾除高音﹐用Solen等超薄金屬薄膜電容就可以。某些牌子的中音單元正負極是反相的﹐因此以聽到高音提昇為跟高音單元同相﹐
用50uA的電流表接正負極﹐切一段牙簽點擊下是否跟低音單元同相也可以﹐但分音器本身要求中音單元反接﹐所以要以聽感為准。
R2﹑C6為中音單元高端阻抗補償﹐精度要求不高﹐以個人聽感為准。
注意MOREL em1308中音單元有嚴重的動態壓縮現象﹐即使用電分24dB/Oct夏天高溫或發熱後音膜變透明﹐聽感非常不穩定。

高音單元用來濾除中低音的電感用美標14號銅薄電感L4的低直流電阻來減少對喇叭阻尼影響﹐C4為高通﹐用來阻止中低音通過﹐用超薄金屬層的薄膜電容會在集膚效應下使超高音提昇一些﹐利于U形音場的形成﹐用MCap等油浸電容的超高也不錯﹐只是所有油浸電容最少要煲一年才能穩定。R3﹑C7為阻抗補償﹐如果高音單元高端沒有諧振峰就不加聽感好。

實際上喇叭單元之間的最佳分頻點要微調﹐L1加2~4匝可以降低分頻點﹐L2銅薄電感不能拆就只能多訂一個電感量低一點的來使分頻點向高端移﹔中高分頻點微調同理﹐但可以用加或減少電容量來調整。所有電容最好不要並聯使用以免聽到聲音不平坦現象﹐For HIEND即使兩個完全相同的電容並聯也不可以。分音電感要遠離音箱的金屬腳以免影響電感量。所有分音電感必須主軸相差90度安裝使磁場不互相干擾。各喇叭單元的磁鋼最好如低音單元一
樣加磁屏蔽﹕


如果用方案2﹐中音串聯LC分音-6dB/Octave﹐整體聽感好些﹐但只要來點干擾或錯碼就或出現聲干涉現象﹐中音單元干擾低音及高音﹐-6dB/Octave也不適合支撐力不足的絲膜中音﹐C4=1.8uF高音LC調諧在6.85KHz干擾低一些﹐分頻點會在6KHZ~6.85KHz中間左右下降3dB。


事實上對于10英寸以下低音單元3分頻而言﹐只要後級足夠HIEND﹐那么功率分音跟電子分音分別不大。6.5英寸左右的兩分音喇叭是沒辦法完美還原中音﹐如林志美<情人陸>的前奏基本聽不到﹐小提琴﹑小號等更沒辦法還原。HIEND電分用金仔DF-75四分音才有優勢。電分時喇叭單元也要阻抗補償﹐事上電分最好用單元阻抗曲線比較平坦的部分。ScanSpeak 22W8534G跟3~4英寸電分時的分頻點在800HZ~1500HZ聲音有點飄蕩﹐而功率LC分頻沒有該現象。
為人聲不出現切割失真及人聲定位﹐中低低音分頻點必須在200HZ~300HZ左右﹐或是中低低音分頻點必須在1.3KHz以上。
6.5英寸低音
