前級分頻(電分)之HIEND及缺點

天下第一刀

前級分頻之HIEND及缺點

前級分頻的HIEND

    1、前級分頻消除了功率分頻的插入損耗。

    所謂插入損耗，就是指為功放輸出，但卻不能傳輸到喇叭單元上轉化為聲音的
那部分功率。傳統功率分頻也稱LC分頻，它的原理是利用電感(L）和電容（C）的低
通和高通特性來阻礙一部分頻率的信號通過某一路電路，從而完成分頻的。但是功
率分頻器上使用的電感、水泥電阻等等原件，本身就屬于消耗很大能量的功率原件。
損失在這些原件上的能量，就构成了所謂的插入損耗，而且分頻器越是复雜，插入
損耗就會越大，有過DIY音箱經驗的朋友，肯定有過為音箱加裝分頻器后，音量比
使用電容分頻時大大下降的經驗，這就是分頻器的插入損耗造成的。

    而前級分頻由于在功放輸出到喇叭單元之間不存在第三种設備，所以它可以完
美的消除插入損耗，換句話說，也就是它對于功放輸出能量的利用率明顯更高了。


    2、前級分頻改善了音箱系統的阻尼系數。

    阻尼系數視著喇叭阻抗与整個喇叭前電路的總阻抗的比值，阻尼系數越高，
功放輸出信號的變化在喇叭上的反應也就越明顯，也就是說，功放對喇叭單元的控
制力越高, 即更准確,而且不含糊地還原聲音。

    功率分頻本身所用的分頻原件，都是高阻抗原件（正因如此，所以才會有很大
的插入損耗出現），所以功率分頻會大大增加電路的總阻抗。從而降低功放的控制
力。反過來說，由于前級分頻沒有這一級電路，所以對于系統的阻尼系數沒有不良
的影響。

這兩條，是前級分頻(電分)最主要、最明顯的优勢。

    3、前級分頻(電分)的相位特性要更好。

    功率分頻器的LC原件，除了內阻帶來的麻煩外，它們作為相位原件帶來的相位
影響也是在設計功率分頻時所需要認真考慮的。對于一個音箱來說，在不同的頻率
下，高低音單元和分頻器本身的相位情況是很复雜的，如果設計分頻器時不考慮相
位問題，做出合适的相位補償，那么很可能造成相位不一致.雖然高低音揚聲器的分頻衰減很完
美，但由于二者的相位不一致，導致曲線凹凸不平的情況，甚至于，一個曲線完美
但相位不良的音箱，聲音往往會比沒有相位問題，曲線卻不太理想的音箱更加難听
得多。
    而前級分頻(電分)的電路設計，在相位控制上要比功率分頻容易，在相位特性上要比
功率分頻好得多。但是我們要注意的是——前級分頻同樣有相位問題，只是比功率
分頻容易解決而已，前級分頻本身不是消除相位影響的保證。

    4、前級分頻(電分)的分頻點和分頻特性更容易控制。

    具體地說，是前級分頻中的有源前級分頻。由于是使用IC(集成電路)有源濾波
器來進行分頻，所以對于有源前級分頻來說，可以通過調整輸入參數來簡單的調整
分頻特性。實際上，一些高檔的AV或Hi-Fi低音炮上甚至有可以供用戶手工調整分頻
點的旋鈕。這是功率分頻無論如何做不到的。

前級分頻的缺點

    1、由于將分頻做在功放之前，所以前級分頻不能像普通的Hi-Fi系統的功放一樣自
由組合，因此上，在有源監听音箱上，我們經常可以見到前級分頻的設計，而Hi-Fi和
AV音響里面，由于要考慮到功放和音箱組合的需要，就很少有使用前級分頻的設計。
實際上确有一類將前級分頻電路做成獨立的級間模塊，可以与特定的音
箱配套，并与任意的功放配合使用的設計。但這种設計多用于高端設備，而且需要
兩套以上的功放放大，在多媒體音箱上是不太可能用的。

    2、前級分頻不能像功率分頻一樣將大部分功率集中于一個頻帶。

    這是很多人很少想到的。由于功率分頻本身的結构，所以當面臨絕大部分輸出
的聲音信號都集中于一個頻帶內的時候（例如電影里的風暴，大部分聲音都處于中
低頻），此時可以將絕大部分功率通過一個通道輸出，獲得最大的回放功率。

    而前級分頻由于每個頻段通道的功放部分是獨立的，所以它能夠用于某個頻帶
輸出的最大功率始終是恒定的，例如如果一個功率分頻設計的音箱，最大功率為40W，
而另一個前級分頻的音箱，最大功率為30W+10W的話，那么前者可以在回放風暴之類
以低頻為主的信號時，獲得35W左右的實際輸出功率，而后者的頂峰也只能做到30W。
這种情況實際上并不是很多見，不過作為很少人意識到的前級分頻的一個先天不足，如此﹐1KHZ以下的功放通道也要40W才能有同樣的聲功率。

    3、前級分頻提高了對喇叭單元的要求。

    對于普通的功率分頻器來說，首要的作用當然是分頻。而次要的作用則包括了
阻抗匹配、相位調整、曲線調整等問題。而對于前級分頻來說，阻抗匹配問題先天
得到了解決，但在喇叭相位調整和回放曲線調整上，前級分頻就沒有什么很明顯的优勢了。

    至少現在來看，使用前級分頻的多媒體音箱在設計上還都沒有考慮到曲線調整
的問題，而是靠喇叭單元自身的素質硬扛。而實際上，分頻器對于曲線的調整，不
僅可以彌補一些靠喇叭單元自身的先天不足，而且可以有意識地體現設計師本身對
于聲音的理解。

    前級分頻本身依靠有源濾波器也是可以做到對曲線的調整的，但是其實現起來
的复雜度并不容易。這也是前級分頻往往用在監听音箱上的原因之一。即前級分音
(電分)要用頂級喇叭單元﹗本人想買個100W在800HZ到4.5KHZ的頻率響應在+_2.5DB以內的中音單元﹐但最後只能

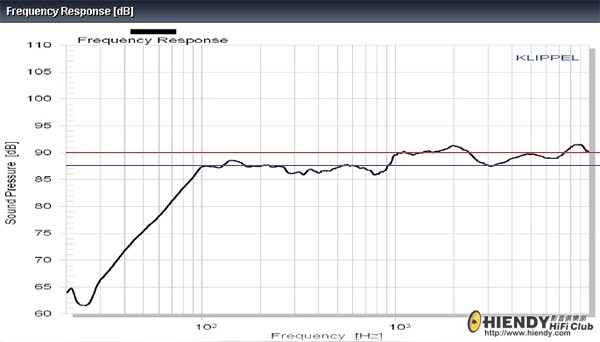

用德國5英寸陶瓷單元免強頂著。如圖地球“頂級”德國陶瓷之頻響曲線。
So, 唯一能管住你銀包的方式就是：千万別嘗試去听三'電分'後的聲音！
