MA7000 Jumper DIY 大作戰 (最新 8:50 PM Update))

1o1o

終於現在有時間上來論壇發主題 。公司超多工作。

背景：
想升級 MA7000 的 JUMPER，希望聲音會上一或二個層次。
在外面商店找了很久都找不到用在 McIntosh 的 Interconnect Cable, 大多數是有喇叭的interconnect cable. 所以就自己做一個。（本人不是讀電子的，所以希望用簡單的方法做出來。希望大家不要見笑。

若干天前：
做了一件 DIY RCA Cable, 聽這裡的CHing 的資料 ，感覺可能我做錯了，選擇 CABLE 有問題。
www.hiendy.com/hififorum/forum.p ... &extra=page%3D1

跟隨 Ken Sir 的資料，再在網上找 MA7000 背後 JUMPER 的資料。
以下應該是比較正確的信息。

Used on the back panels of specific gear they enable direct connection of Pre to Main Amplifier paths were the ground is already established internally.
The signal path is through the center pin connection, when a electrical path from shield to shield is not needed or to be avoided.


我將 MA7000 的 JUMPER 取出來看過。只是中間連接一起，外面ground 好像沒接到。
跟我上面看到的資料一樣。
因此是不是用純銀的線連接中間的 PORT 就得呢。

大作戰開始：
將 Oyaide PTVS-510 取出。
留下Furutech FP-101(G) 一會用。

昨天買了若干 純銀線
將純銀線包套。
將純銀線纏繞一起。
再用隔離塑料包好。
再包外皮。
連接去Furutech FP-101(G).

不過昨天已經完成的時間已經 12：30 AM，沒時間測試，希望今天晚上回家測試。
現在沒 製造中的相片，晚上上載相片。
僅有一個 IPhone 的 完成圖。
先上這個。

這個做法是跟外國一個 McIntosh MA7000 的 User, 模仿他的做法.
請大家多多指教

finish product

1o1o

MA7000 JUMPER 特寫


MA7000 JUMPER 背後圖

1o1o

Pure Silver 6N 99.999% no coating


isolated Coating


Cover Coating


Pure Silver packed with coating

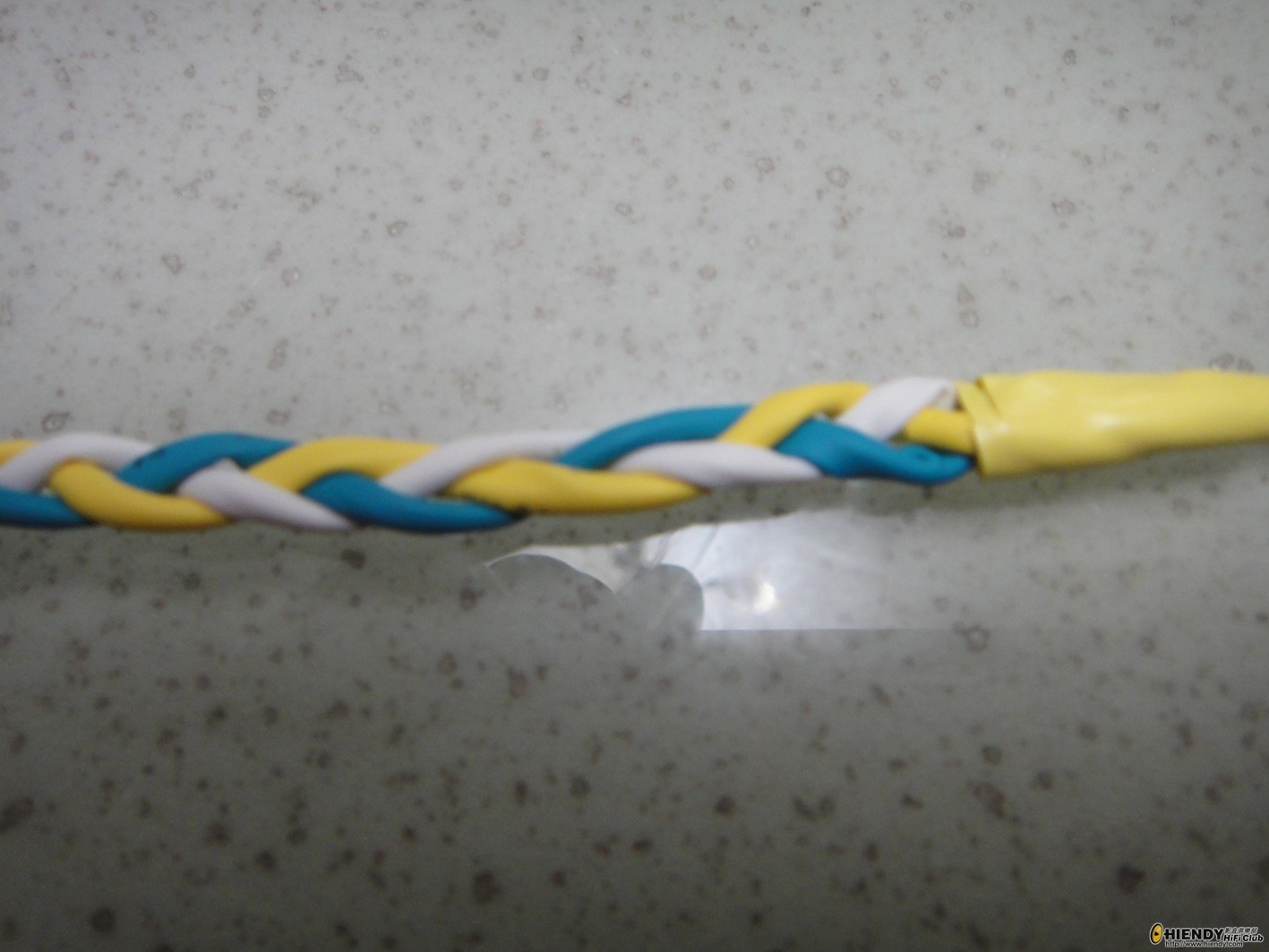

Twisted three Pure Silver line


Both End Packed with Isolated Tape


a transparent Isolated Coating


Packed with Cover


Finished Product

on99no

期待Ching的測試情況!

1o1o

最新 Update 在三樓

nagramen

Congrad

But why do you use 3 wires? How do you connect them to the plug?

1o1o

nagramen 發表於 2012-3-8 08:06
Congrad

But why do you use 3 wires? How do you connect them to the plug?

CHing 我總的做了四條，
二條只連接中間的 center pin connection。外面的 GROUND 沒連接。

二條的藍色 連接 center pin， 黃色跟白色 連接 GROUND （連接 PRE―AMP）
另一頭的 白色 沒接 GROUND （連接 PWR―AMP）

1o1o

on99no 發表於 2012-3-7 13:12
期待Ching的測試情況!

CHing 感謝你的支持。
昨天晚上測試了二小時。
首先用了直接連接中間 PIN 的 Cable.

用回原來的 JUMPER 跟 新的 Cable 輪流測試相同的 歌曲，古典曲，等等。
出來的成果，用我的耳朵聽（不是專業的）用新線感覺高音清晰左，深左和闊左，低音實了些。
出來的感覺有改進。
原來的 JUMPER 可以先放一邊，等這 Cable Run 一星期應該再好一些吧。

今晚再測試另一個連接方法的 cable.
看看有什麼不相同。

tanjongaru

..................

1o1o

tanjongaru 發表於 2012-3-8 11:46
二條只連接中間的 center pin connection。外面的 GROUND 沒連接。 ==> So you mean the 3 conductors al ...

二條只連接中間的 center pin connection。外面的 GROUND 沒連接。
==> So you mean the 3 conductors all connected to center pin?    ==> YES

match with this purpose
'Used on the back panels of specific gear they enable direct connection of Pre to Main Amplifier paths were the ground is already established internally.
The signal path is through the center pin connection, when a electrical path from shield to shield is not needed or to be avoided."

二條的藍色 連接 center pin， 黃色跟白色 連接 GROUND （連接 PRE―AMP）
另一頭的 白色 沒接 GROUND （連接 PWR―AMP）
==> So you mean the 黃色 cable is connected to the ground pin of both RCA plug, this also mean both end (and the cable) are connected to ground. ==> YES

白色 is for shield use.

this two cable is for next test. I want to test both have any different result.


如果有錯誤連接，請指正。 我都是從網上看到的。

on99no

1o1o 發表於 2012-3-8 10:20
CHing 感謝你的支持。
昨天晚上測試了二小時。
首先用了直接連接中間 PIN 的 Cable.

唔錯的表現,
值得一試!!!

tanjongaru

.......................

kenho

Dear 師兄,
效果如何呀?

1o1o

kenho 發表於 2012-3-8 17:10
Dear 師兄,
效果如何呀?

Ken Sir 給小弟多些意見。新玩 McIntosh. 還有可否 pm 小弟你的電話。有問題可以打給你。
現有 amp 的 balance 問題，昨天打去你公司那裡三四次都找不到。

首先用了直接連接中間 PIN 的 Cable.

用回原來的 JUMPER 跟 新的 Cable 輪流測試相同的 歌曲，古典曲，等等。
出來的成果，用我的耳朵聽（不是專業的）用新線感覺高音清晰左，深左和闊左，低音實了些。
出來的感覺有改進。
原來的 JUMPER 可以先放一邊，等這 Cable Run 一星期應該再好一些。

因為是 Pure Silver 所以應該比原來的 Jumper 好，我想應該這樣吧。

1o1o

tanjongaru 發表於 2012-3-8 14:15
I think the first set (3 conductors to center pin, no ground) is same as original jumper, and the  ...

多謝CHing 的指導，我想應該比原來的好。

kenho

1o1o 發表於 2012-3-8 17:30
Ken Sir 給小弟多些意見。新玩 McIntosh. 還有可否 pm 小弟你的電話。有問題可以打給你。
現有 amp 的 ba ...

Dear 師兄,
已發消息給你
正如一般使用銀導線的情況, 銀是對 DC 與高頻應極強的金屬, 故第一時間的改善必是中高、高與超高端, 然而上段豐富, 其能量占用率自然多了, 低頻亦會收減, 線條會變緊實, 若本身器材低頻先天肥胖的時候, 就如魚得水洽到好處, 反之低頻會欠了自然彈性, 干硬化了
有提升就是 DIY 成功了, 恭喜恭喜, 先再煲煲一會, 看看中頻人聲與低音段落能否更上一層樓, 那就更加 happy 了

1o1o

kenho 發表於 2012-3-13 14:59
Dear 師兄,
已發消息給你
正如一般使用銀導線的情況, 銀是對 DC 與高頻應極強的金屬, 故第一 ...

這樣的話，會不會我做一些改動，做一條新的，
用 兩條純銀線加一條純銅線 Twist 一起，會平衡一些，有高又不失低音呢。

kenho

1o1o 發表於 2012-3-13 15:07
這樣的話，會不會我做一些改動，做一條新的，
用 兩條純銀線加一條純銅線 Twist 一起，會平衡 ...

Dear 師兄,
Sorry 近排忙得很, 常要外出工作, 有時要在半晚三更才有空回覆網友一二, 真不好意思
其實 DIY 之道, 一字記之曰 " 試 " 字, 只要敢去嘗試, 自會找出新的天地,  RGPC  Power Company 的工程師 Richard Gray 都是在 DIY 膽機時, 傻傻下把輸出的 "Choke" 錯接在電源之上, 才發明了 RGPC 的電源處理器, 空談就不如動手一試吧, 方法不一定只得一個的,  小弟也曾經享受過自家作 DIY 的階段, 沒有事情比一手一腳去完成創作, 來得更加滿足快樂,   加油啊師兄, 相信你也定能感到這種滿足樂趣
