CLASS A全甲類分體電源的聽感

天下第一刀

CLASS A全甲類分體電源的聽感
如圖﹐全新設計CLASS A全甲類串並聯雙結合式前級電源;聽感全頻平衡﹐有比電池更寬
松的動態﹑更高速的感覺。

kt8805

I think your circuit feature is using the TL431 core component.
Could you share more information as max. working I1?, overload cut-off condition, ripple %, etc.

DigitalMana

The way the TL431 is used, this power supply will have more noise than a normal LM317.

天下第一刀

kt8805 發表於 2012-4-17 10:24
I think your circuit feature is using the TL431 core component.
Could you share more information as  ...

所有的音響穩壓電源﹐特別是前級穩壓最好不要加任何限流電路﹐如圖電路輸出接4700UF電
容不會燒電源調整管﹔不過﹐輸出4700UF時低音多一些﹐不同的電容容量有不同的
音色。I1要實測才知道多少﹐通常﹐一個OP大約10MA左右﹐6個OP I2就取60MA左右就
滿足並聯穩壓CLASS A 的要求﹐並聯穩壓應付不了時﹐作為串聯穩壓的電源調整管立
即應變﹐輸出電流從0 到60MA時電壓下降少于0.01V,即內阻應該小于0.01V/60MA=0.166歐姆

天下第一刀

DigitalMana 發表於 2012-4-17 10:55
The way the TL431 is used, this power supply will have more noise than a normal LM317.

LM317低速﹐所有你感到沒有那么多NOISE﹐你的NOISE其實是自激產生的﹐在TL431的
基準端及陽極間並入33P左右的電容可以解決﹐TL431在香港公認比LM317好聲。
阻值低的取樣電阻在保障了電壓穩定的同時也降低了NOISE﹐只要零件HIEND就不用
並入任何的消自激電容。電容的加入會影響反應速度。電池的化學反應產生的NOISE不比該電路低.

伏喱哩

天下第一刀 發表於 2012-4-17 14:04
LM317低速﹐所有你感到沒有那么多NOISE﹐你的NOISE其實是自激產生的﹐在TL431的
基準端及陽極間並入33P左 ...

一用2極管就有noise啦
刀仔.

伏喱哩

天下第一刀 發表於 2012-4-17 14:04
LM317低速﹐所有你感到沒有那么多NOISE﹐你的NOISE其實是自激產生的﹐在TL431的
基準端及陽極間並入33P左 ...

再睇埋你d "hiend零件"
笑左

天下第一刀

伏喱哩 發表於 2012-4-17 14:06
一用2極管就有noise啦
刀仔.

那是方便解析原理而已﹐只有電阻才是穩定及高速的保障.

天下第一刀

伏喱哩 發表於 2012-4-17 14:07
再睇埋你d "hiend零件"
笑左

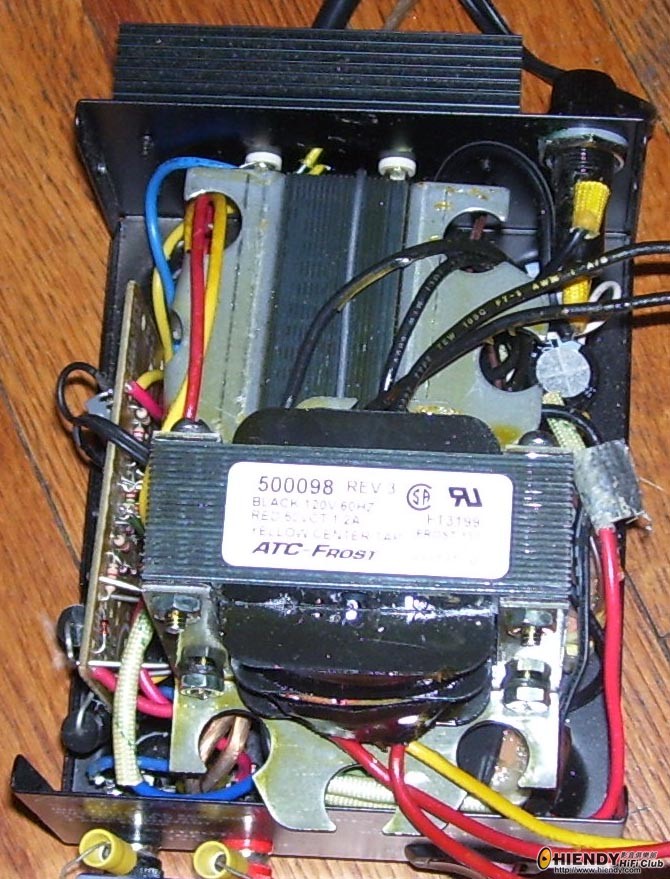

16年前在香港鴨僚街看到的就沒有HIEND 的零件賣﹐我正在美國工廠訂原裝的零件做
個用電阻的穩壓聽下是否更好。看圖

伏喱哩

100mA比前級都嫌細CURRENT啦

天下第一刀

伏喱哩 發表於 2012-4-17 15:17
100mA比前級都嫌細CURRENT啦

經實驗﹐並聯穩壓管的靜態電流I2系前級靜態電流I1的50%到150%的聽感最好﹐理論
上超過100%已經是Class A.

前級沒有幾個靜態電流超過100MA的. 圖紙標典型值而已.後級用甲類可能要用油冷卻.

kt8805

I think your title may be considered as "分體式電源for全甲類CLASS A"  pre-amp.

kt8805

In the case of power supply design for audio, we may consider
peak output current; average and peak output power; line and load regulation; Ripple and noise; Efficiency; EMI;
Please be reminded that the audio output power is proportional to Vout of power supply. From your design, the output voltage is +/-15V. The power amp. has very low output audio power in RMS.

天下第一刀

kt8805 發表於 2012-4-19 11:13
In the case of power supply design for audio, we may consider
peak output current; average and peak ...

It's for preamplifier power supply only, Chinese'前級電源'mean preamplifier power supply.
In the good sound HIFI, We don't care the efficiency in power supplies ,

In the power supply design , all parts must working in linearity, including
the resister that  parallel with the transister, That's why I use 220 ohm
parallel in TL431.

For efficiency ,you can adjust I2=1/2(I1)

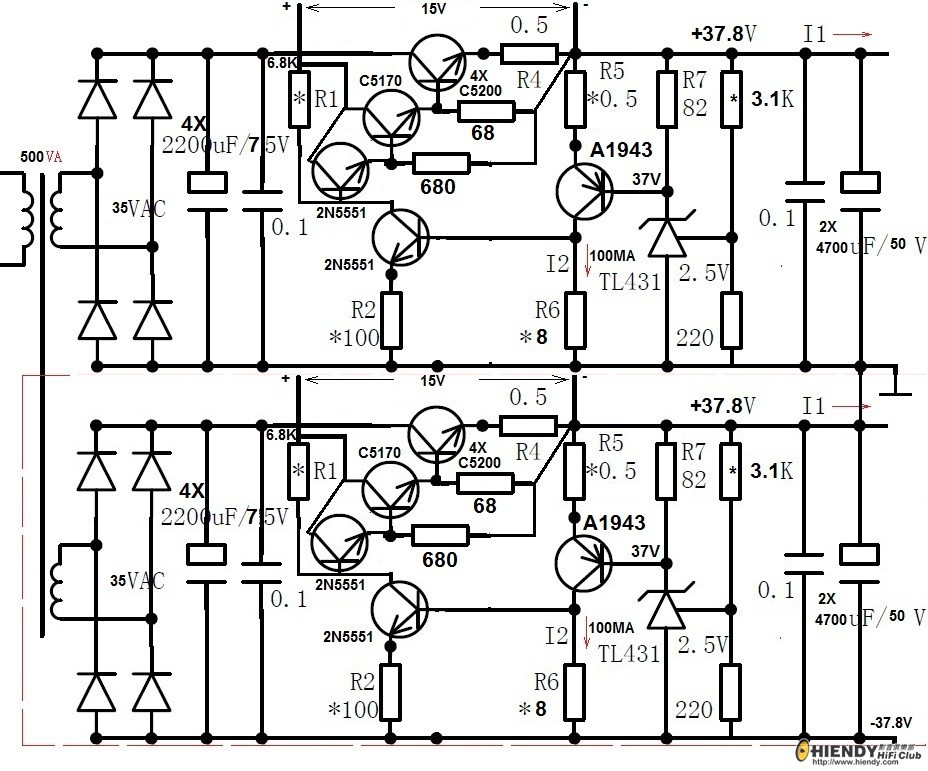

Do you want to design a  +_50V Class A power supply for power AMP. ?

天下第一刀

kt8805 發表於 2012-4-19 10:54
I think your title may be considered as "分體式電源for全甲類CLASS A"  pre-amp.

非常抱歉﹐本人真不知中文如何表達﹔就Class A 後級的線性穩壓電源而言﹐我們必
須使所有石管工作在線性區﹐正象後級同樣的要求設計﹔在串聯穩壓中適當引入
並聯穩壓電路可提高瞬變響應﹐附助穩壓電源的加入提高了電源的效率﹐使調整管壓差在1.5V還可以工作在線區;
看圖﹐盡管I2表面永遠恆流100MA﹐但足夠應後級由0輸出到5A的瞬變﹐因為TL431先
應付了10MA左右的瞬變﹐跟着I2的2SA1943可以應付了100MA左右的瞬變﹐該時間內
串聯穩壓器的調整管足夠應付0輸出到5A的瞬變。

A1943換成10W/40MHZ左右的中功率管或J78場管(J78>>R7改成270)(加10W散熱器)可使反應更高速.
