中国（番禺）DIY全手工制作的超巨型36吋励磁喇叭单元面世！！！……（一）前序篇
2012年7月13日，一只36吋的超巨型励磁喇叭单元在广州番禺正式面世！……在你还没有亲眼看见和听到这只“巨无霸”发声之前，你一定不会相信，这是一只地地道道的DIY全手工制作的超级大喇叭！而且，还是出自一位七十三岁已退休的祖籍广州番禺沙湾的何沛林（非电子专业）工程师之手！……
记得在2010年深秋的一个晚上，明昊（网名）与一个老人来到强哥的音响房，看到音响房内的一对24吋特大超低音喇叭，这位老人进门还未坐下就直径走向24吋大喇叭跟前，左右端详并仔细地聆听着这只大喇叭，仿佛能从中感悟到某些东西！……之后，从明昊的口中，我和强哥才知道老人原来就是他的父亲。真想不到，原来番禺也有一个对低音如此狂热的“发烧老人”！……去年，在强哥搬进了新的音响房之后，我又再一次在强哥的音响房遇到了那个对低音、大喇叭特别狂热的“发烧老人”；这一次，他看见了放在强哥音响房橱柜里面的32吋Clarion SRW8000特大超低音喇叭之后，非常感慨地说了一句：“原来真的还有比24吋更大的喇叭”……过了半个月的时间，想不到这位“发烧老人”就打电话告诉强哥，他要自己制作一对比32吋更大的喇叭！……当时，我们还以为他在说笑！……
今天回想起来，那的确不是随便顺口而出的一句戏言，而是一句付之于行动的诺言！……因此，一只不平凡的36吋超巨型特大励磁喇叭已经正式面世！（另一只在近期也即将完工）……
（1）何工的36吋超巨型励磁喇叭单元第一次发声纪念照：


（2）黄教拉尺实度36吋超巨型励磁喇叭单元：

Horn王

（续上）
（3）何工、黄教与36吋超巨型励磁喇叭单元合影：

（4）何工、强哥与36吋超巨型励磁喇叭单元合影：

（5）本人与36吋超巨型励磁喇叭单元合影：

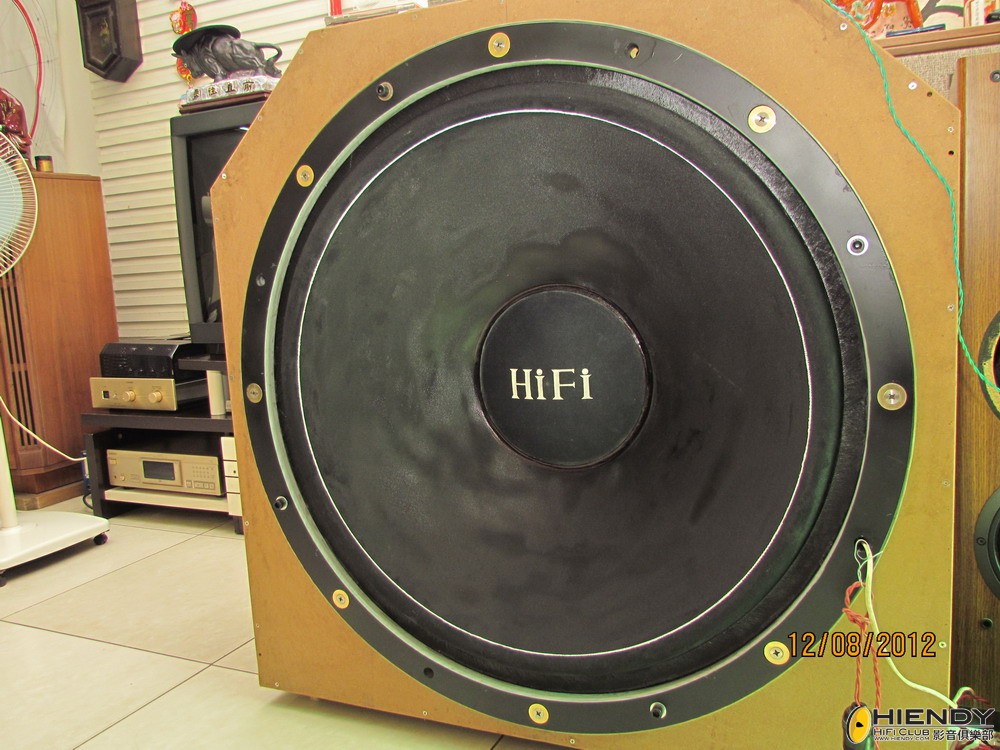

（6）装箱后的36吋超巨型励磁喇叭单元：

JanHau

好巨形

iwantbd

!

師兄,

請問用乜amp去推?!!

效果如何??

russiaradio

噢,都大...........(回到未來.第一集果隻更大幾倍)

nagramen

超勁呀

peter

幾時組團去見識下？

felixk

嚇 鬥大只

MDLP

原來俊哥到止

DANNY_CABLE

幾時組團去見識下X2

Reference3

七十多岁老人、还有心有力做自己爱好的东西、精神、励志可加！！

alfieay9

真真巨型,

Law記

要幾大power先推得到?
擺喺間幾百尺嘅房度聽唔知會唔會頂唔順

HiendyPro

得個大字,都吾代表有力好聲....

Horn王

Horn王 發表於 2012-8-12 23:40
（续上）
（3）何工、黄教与36吋超巨型励磁喇叭单元合影：

（二）喇叭简介与音效：
（1）36吋超巨型励磁喇叭简介：
（A）使用100mm【4吋】音圈；
（B）凸半圆形布边与布质音盆一体化连体压制成型；
（C）励磁使用可变式（20V-35V）直流电压供电；
（D）每只励磁喇叭单元净重高达112.5公斤；
（2）两次试听的音效：
由于从第一次的“裸体”单元开声以及装箱后的第二次试听，何工都是使用了一套平价的日本先锋组合机（CD唱机+合并式功放）只使用功放的其中一个声道（单声道Mono）全频推动播放，而且，所使用的线材也是很普通的线材，箱体也是临时制作的后全开放式“箱体”。故此，在这样的条件之下，估计只能暂时发挥出36吋超巨型励磁喇叭的二、三成效果而已。
（A）重播之音效却令我们一行人大出所料，低频可谓从容不逼、收放自如；而且，低音结实、弹跳有力、层次分明。当时把日本先锋合并功放机的输出电平旋钮调至在10点的时钟刻度位置时，36吋的超巨型励磁喇叭便可以轻松发出高达95db的声压，可见其具有极高的灵敏度，的确是很容易推动。（日本先锋合并功放机的输出功率不大，估计在AB类50瓦以内）
（B）播放20Hz~200Hz的低频扫频测试讯号，装箱后的36吋超巨型励磁喇叭响应在（20Hz~125Hz）的范围内相当均衡平直，在听感上没有可闻的峰谷与凹陷……
（C）播放炎黄第一鼓CD中的《鼓诗》一曲，鼓声震撼、沉稳大气、鼓皮张弛有道、结实有力，能够清晰地还原出八个排鼓、四个中鼓以及一个大鼓的不同鼓声，而且，每一下鼓棍敲击都能够清晰地重播出鼓皮的震动，鼓腔的共鸣以及对鼓边的敲击力度。充分展现出《鼓诗》一曲那种恢弘大气的音场以及其气势磅礴的震撼力与冲击力！……最后，大家不约而同地慨叹：“原来一只喇叭单声道鸣放打鼓竟然有如此之耐能与威力！……”
（D）综合以上几点，再加上这次播放了我自己精选的四张不同类型录音的CD试音大碟，可以感受到何工所制作的36吋超巨型励磁喇叭有以下几个特点：
（1）拥有超凡的低频分析力与低音弱音解析力；
（2）具有36吋励磁巨型特大喇叭所特有的力拔山河、横扫千军的冲击力与爆炸力！
（3）拥有几可乱真的真实感与现场感，使人有亲临其境的感觉；
（4）速度与瞬变并存，具有强横、凌厉的动态与电光火石瞬变！绝无半点拖泥带水，低频反应敏捷、迅速，从容不逼、收放自如……
（5）低音丰厚、扎实！深沉自然而层次分明；
总之，若非你亲临现场感受而与非能笔墨所能形容……何工之36吋超巨型励磁喇叭的确为当今喇叭制作之奇葩、番禺之骄傲！……
（1）何工的36吋超巨型励磁喇叭的箱体：（后视图）


（2）何工的36吋超巨型励磁喇叭设计图纸：

Horn王

Horn王 發表於 2012-8-14 18:56
（二）喇叭简介与音效：
（1）36吋超巨型励磁喇叭简介：
（A）使用100mm【4吋】音圈；

（续上）
（3）何工的36吋超巨型励磁喇叭支架与配件：









（4）何工的36吋超巨型励磁喇叭的励磁供电：

Horn王

Horn王 發表於 2012-8-14 19:01
（续上）
（3）何工的36吋超巨型励磁喇叭支架与配件：

（续上）
（5）何工的加工生产设备之一（钻床）：

（6）何工的加工生产设备之二（毛扫）：

（7）何工的36吋超巨型励磁喇叭的布质音盆特写：

Horn王

HiendyPro 發表於 2012-8-14 16:46
得個大字,都吾代表有力好聲....

你若然到现场听过，就肯定不会发表以上的言论……

Horn王

Law記 發表於 2012-8-13 16:16
要幾大power先推得到?
擺喺間幾百尺嘅房度聽唔知會唔會頂唔順 ...

第二篇（喇叭简介与听感）里已经有所说明及交代，而且还有你题问的答案。

Horn王

iwantbd 發表於 2012-8-13 00:23
!

師兄,

请看下文……
