[直擊] UD-501 兩小時改機實錄

bigjohnx

話說小弟有幸上我心目中既"發明家"愛迪生家訪, 首先當然是欣賞他家中的音響系統.

ELAC


順便帶左我部 UD-501 上去給他做外科手術, 原先打算是放低遲D再約佢拎走部機, 點知佢話....

"兩個鐘攪掂"

有無咁快手呀....

大家欣賞完音樂後, 就開始進行改機.....

此機係屋主, 不是我的....

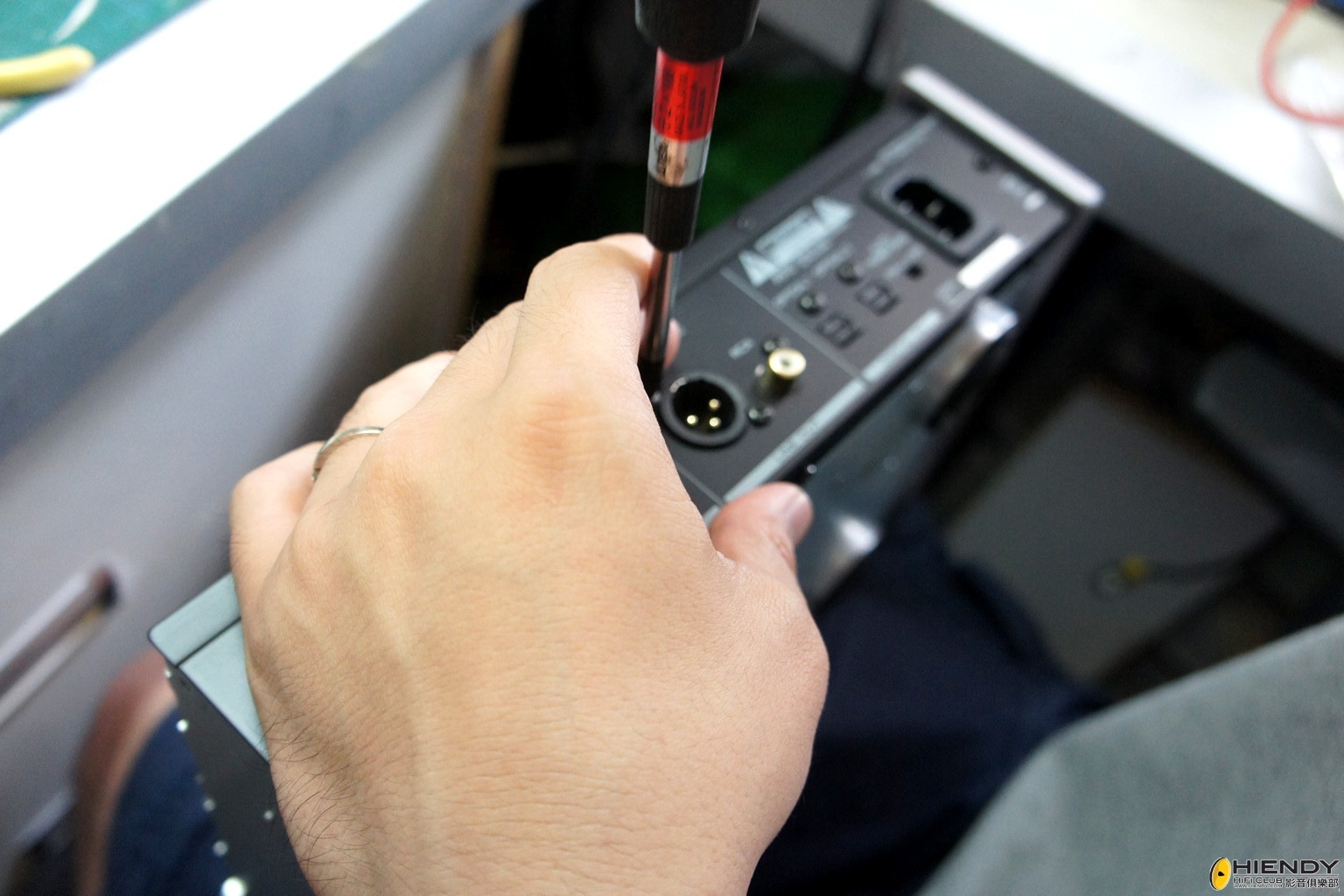

拆羅絲

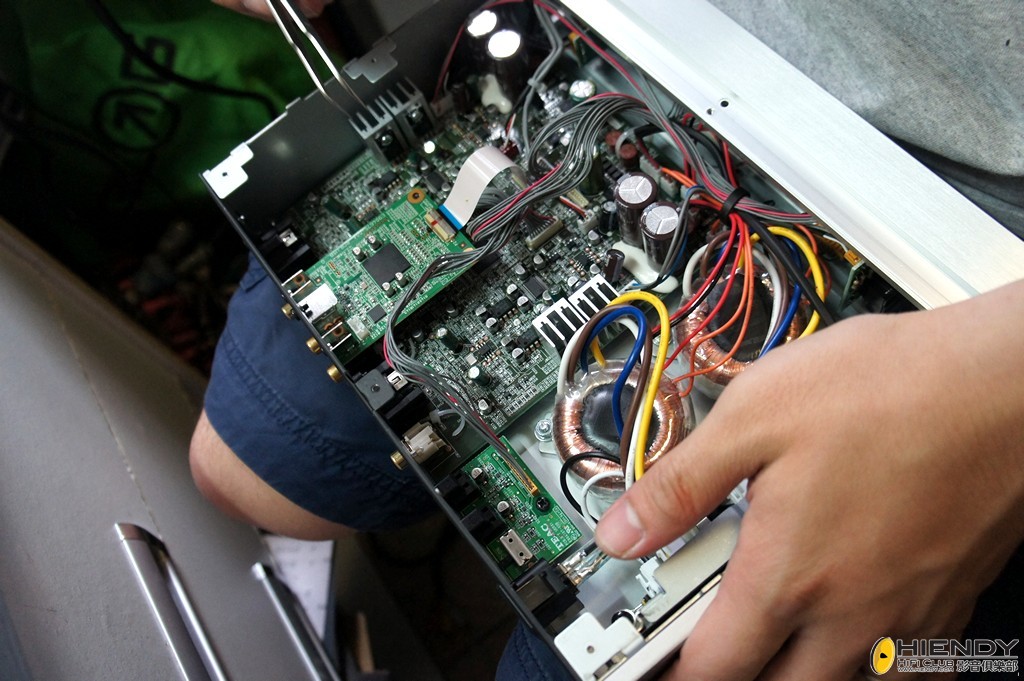

開機箱


起板


吸鍚 **未受過專業訓練既家庭觀眾請勿嘗試, 後果自負**


甩零件 **未受過專業訓練既家庭觀眾請勿嘗試, 後果自負**

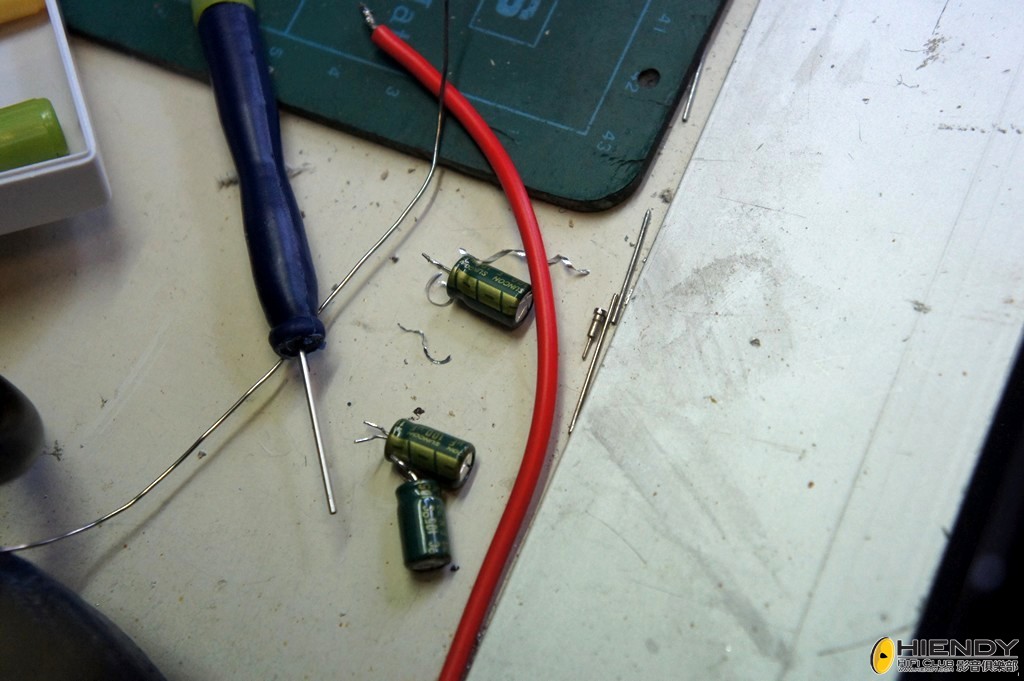

甩掉後的電容 (早走早著)


一堆"補品"元件


焊上"補品"

bigjohnx

UD-501 USB 的靈魂子咭 - 令她可支持 DSD

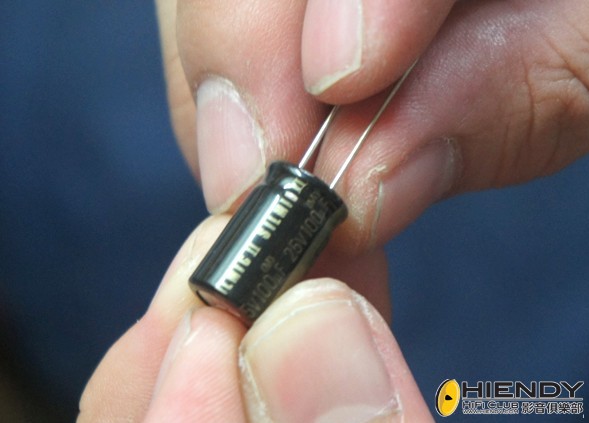

補品電容 - 有玩開 DIY 既高手便知係咩


另一補品 - NewClassD 的 發光 Regulator


一堆早走早著既舊零件

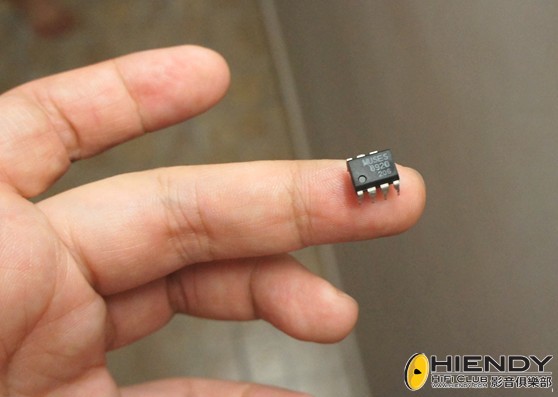

原來的 Opamp - Muses 8920


原來致命的 Opamp - NE5532A

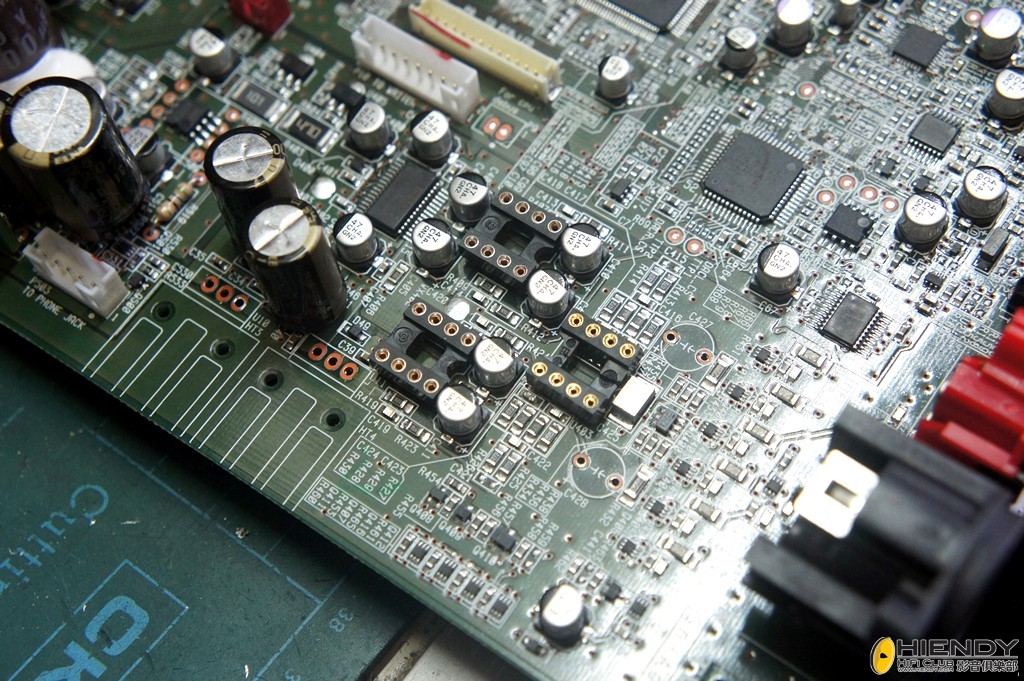

焊好了的插坐 - 手工精細. 留意 LPF 位的坐經特別處理, 以免令 Dip 腳變形


另一角度半成品圖


嘩.....補品之最......


NewClassD DX2010 運放 - 屬高階級別

bigjohnx

最後檢查


模機完成


上機及插入運放


最後......亮燈儀式

bigjohnx

由開始到完成, 大約用了兩小時.

問他點解咁有把握, 佢話....

我已經改左九部UD-501....

怪不得他像閉著眼也能改這機.

有一點值得一提, 愛迪生兄他是全手工打造, 過程中只用了鉻鐵及手動鍚泵吸鍚及拆件, 沒有使用助焊膏幫助吸鍚. 這點是重要的, 能保持基板沒有受過多的雜質污染而影響音質及避免日後因助焊膏而產生的養化問題.

雙面基板拆件, 我自已試過, 結果連那焊台也甩掉, 但我見愛迪生兄能輕鬆地就拔掉需更換的元件, 可見其摩機功力深厚

所以呢日好開心, 有野聽之餘又有野拎走, 回家後再為運放折騰一番....(另文再續)

謝謝收看.
