馬蘭士MA-9S2‘名机’設計錯誤﹖

天下第一刀

馬蘭士MA-9S2‘名机’設計錯誤﹖

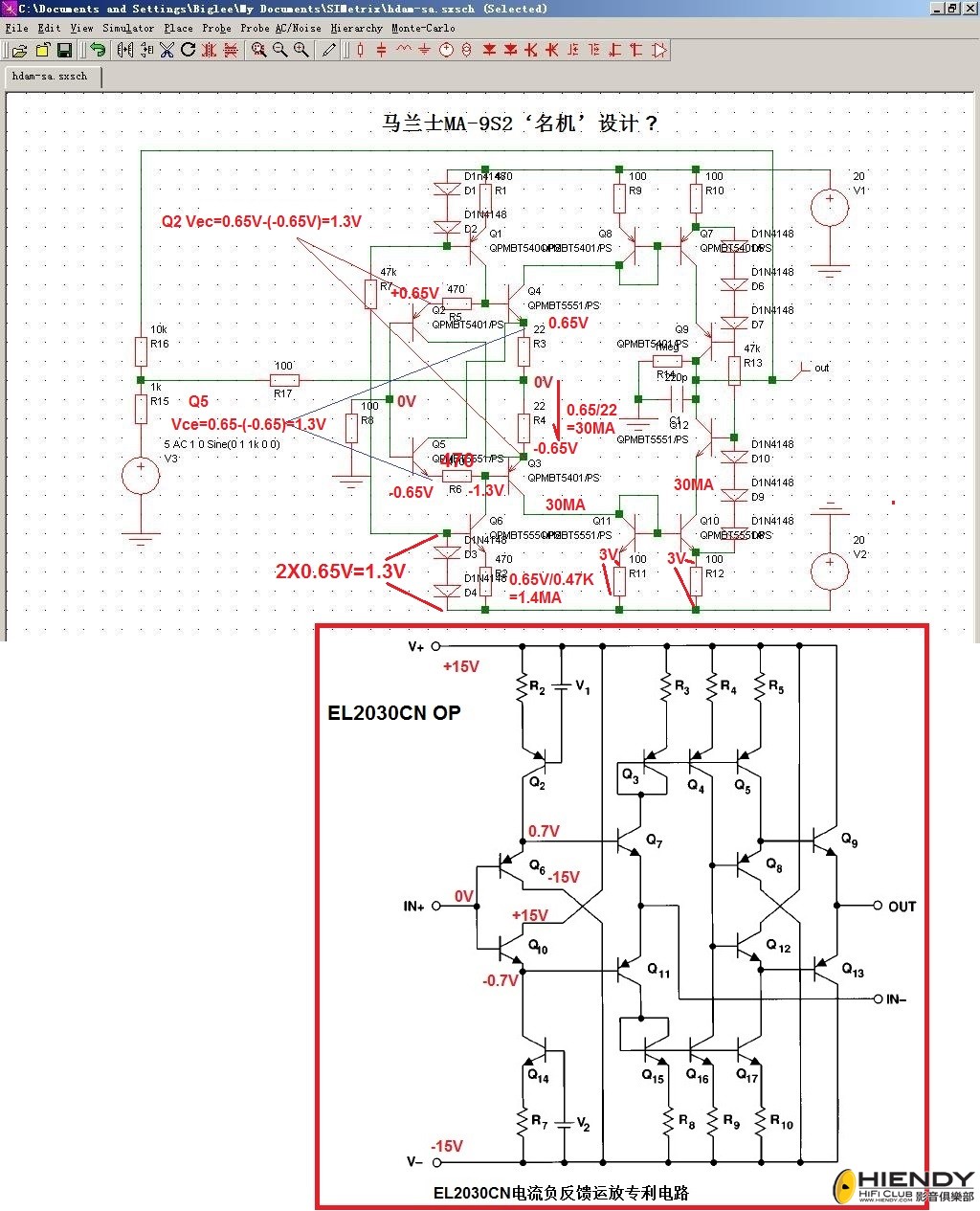

圖紙可以看到輸入的兩個晶體管工作在接近飽和區﹐名機出好聲﹖看圖。MA-9S2圖紙來源﹕
http://item.taobao.com/item.htm? ... &id=12350050705

是為避免跟別人的EL2030CN電流運放設計專利沖突﹖

馬蘭士MA-9S2好聲﹖

wilmerworkshop

買份砌左先講啦！人地揾食架！邊會就咁比足正確資料架！？網上連純個人 DIY 分享都為左唔比 free lunch 人，d 圖都留一手啦！

天下第一刀

wilmerworkshop 發表於 2013-10-2 10:43
買份砌左先講啦！人地揾食架！邊會就咁比足正確資料架！？網上連純個人 DIY 分享都為左唔比 free lunch 人 ...

按照中國大陸法規﹐馬蘭士必須提供正確的電路圖以便用戶以後維修﹐否則不可以進入中國市場﹐d 圖都留一手就Get out !

在美國市場的產品出錯就必須賠款或回收﹐即使汽車也必須如此做.

那麼馬蘭士MA-9S2是否好聲﹖

bus109

wilmerworkshop 發表於 2013-10-2 10:43
買份砌左先講啦！人地揾食架！邊會就咁比足正確資料架！？網上連純個人 DIY 分享都為左唔比 free lunch 人 ...

係吔, 依家好多圖都係得七成架咋

bus109

天下第一刀 發表於 2013-10-2 11:39
按照中國大陸法規﹐馬蘭士必須提供正確的電路圖以便用戶以後維修﹐否則不可以進入中國市場﹐d 圖都留一手 ...

馬蘭士係有提供但係clone個位為左保護自己利益通常都................

天下第一刀

bus109 發表於 2013-10-2 12:25
馬蘭士係有提供但係clone個位為左保護自己利益通常都................

到音響鋪幫忙聽下聲底如何﹖想買來送禮. Thanks

tst123

在2個不同環境聽Marantz MA-9S2 夾同廠前級推B&W都非常好聲

伏喱哩

好心唔好顯世啦
Q3 EB腳係-0.05-(-0.7)=0.65V.
飽和

天下第一刀

伏喱哩 發表於 2013-10-2 18:22
好心唔好顯世啦
Q3 EB腳係-0.05-(-0.7)=0.65V.
飽和

真正計算下馬仔的電流運放模塊的Q2,Q5的發射極及集電極間的電壓有1.3V.

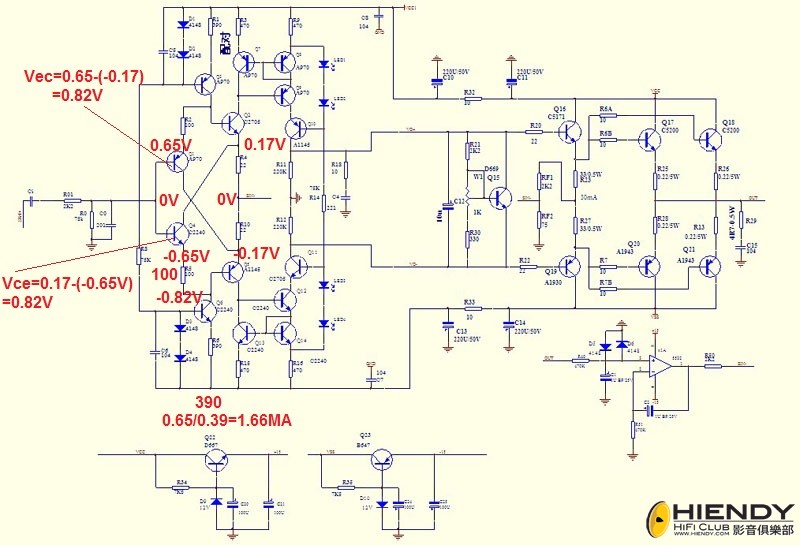

淘寶上的後級輸入兩管真的是飽和了﹐看圖計算

伏喱哩

天下第一刀 發表於 2013-10-2 21:38
真正計算下馬仔的電流運放模塊的Q2,Q5的發射極及集電極間的電壓有1.3V.

淘寶上的後級輸入兩管真的是飽和 ...

http://www.hqew.net/datasheet/2S ... ownload-105186.html

第一級就1.66ma者.
第二級有放大.當佢小小地閉環路5倍.
都8.3ma.
流過22歐姆電阻.對地都已經0.182V.同你第二張圖0.17V差不多.VCE有0.82V輸有0.65V.
何來飽和?

如果係10倍.就係16.6ma.
電壓降就係0.365V.

我唔知你點睇圖.自己消化下啦.

天下第一刀

伏喱哩 發表於 2013-10-3 09:48
http://www.hqew.net/datasheet/2S ... ownload-105186.html

第一級就1.66ma者.

VCE有0.82V﹐也被強勁高速的2Vp-p to 3Vp-p CD信號令它飽和﹐0.82V > 2V ?

總之在人家的專利下大公司也要低頭﹐大陸就吾理你專吾專利.

伏喱哩

天下第一刀 發表於 2013-10-3 11:31
VCE有0.82V﹐也被強勁高速的2Vp-p to 3Vp-p CD信號令它飽和﹐0.82V > 2V ?

總之在人家的專利下大公司也 ...

自己推算下啦.刀仔.
你冇比學費.我冇理由一級級咁話比你知.
比個2 V正弦波.
正負波邊隻管WORK.邊隻管CUTOFF.
自己度下啦.
好心真係唔好顯世啦.
該燴.

天下第一刀

伏喱哩 發表於 2013-10-3 16:39
自己推算下啦.刀仔.
你冇比學費.我冇理由一級級咁話比你知.
比個2 V正弦波.

‘正負波一隻管WORK.邊隻管CUTOFF.’即系第一級工作在Class AB,即系吾HIEND。

淘寶上的後級輸入第一級系‘射極跟隨機器’﹐即2V在基極輸入時在發射極也輸出
2V﹐在恆流負載下是可以工作的。事實上正半周時上管也沒有CUTOFF﹐而是射極跟
隨電壓也上昇2V﹐電流是恆流﹔我只是懷舊0.82V下珪晶體管的線性而已﹐因為晶體

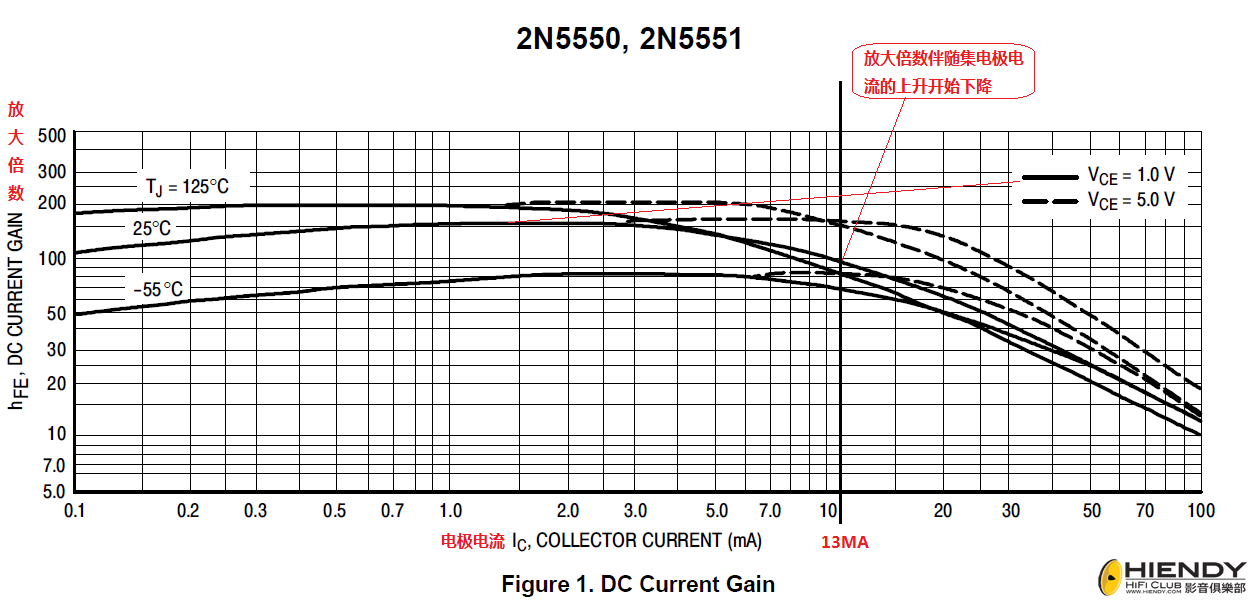

管工廠只保障1V時線性﹐如2N5551﹐看圖﹐我自己DIY肯定按照EL2030CN的專利接法
DIY﹐不作商業用途也沒有什么侵權問題﹐如果在集電極加個1K左右的電阻﹐同時在
集電極接個幾百K電阻到基極作負反饋﹐也可以避開專利問題﹔D珪晶體管要工作在
高壓下才好聲﹐當然馬仔如此做也會出現前所未有的音色。到音響鋪幫忙聽下聲底
如何﹐因為我附近沒HIEND的音響鋪。
謝謝
