HIEND水冷甲類後級

天下第一刀

HIEND水冷甲類後級
此机制作旨在將電腦水冷系統如何有效用于甲類功放上，讓工作電壓約DC+/-38V的
後級功率管每管靜態電流可以調在1.1A左右，所以机內功放電路不是重點，2SC5200/2SA1943在該靜
態電流工作下的聽感是無法用文字表達的。(實際上DC+/-38V 4歐超低音負載要4管並聯才全線性工作)

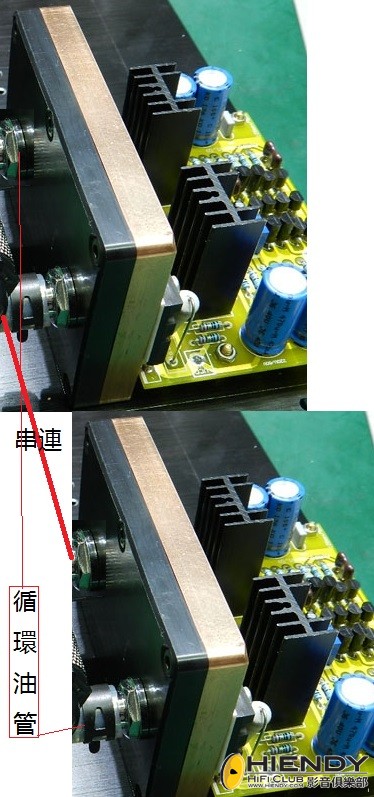

找專做水冷頭的或五金工廠訂制4功率管純銅水冷頭(單聲道)100*70*9mm或更大。

將功率管全部浸入水冷頭的油中﹐用類似金封功率管的封裝的效果更好。
水冷頭加兩只突跳式溫控開關，一只是60℃常開型，用以控制銅水冷頭的溫度低于60℃時風扇不轉，如此開机後更快進入理想工作狀態，這种開關的复位溫差選10-15度，要到45℃才會關斷，另一只是90℃常關型，當銅水冷頭溫度超過了90℃就會斷開整机電源，這樣子什么漏水、缺水、水泵失效等問題都不會導至燒机。
Bigwater 760 Plus ﹕
http://www.thermaltakeusa.com/products-model.aspx?id=C_00001791

anthony.cky

睇埋spec都無講可以降溫幾多度？出入水又無溫度顯示，全部靠估，喉仔設計又差，勁快漏水

天下第一刀

anthony.cky 發表於 2013-11-21 11:56
睇埋spec都無講可以降溫幾多度？出入水又無溫度顯示，全部靠估，喉仔設計又差，勁快漏水 ...

水冷頭加兩只突跳式溫控開關，一只是60℃常開型﹐另一只是90℃常關型當銅水冷頭
溫度超過了90℃就會斷開整机電源。如此就沒必要顯示溫度。
喉仔設計差可以選其他設計滿意電腦水冷系統﹐不過外觀就吾HIEND。可以到水喉工廠訂做喉仔

anthony.cky

天下第一刀 發表於 2013-11-21 12:12
水冷頭加兩只突跳式溫控開關，一只是60℃常開型﹐另一只是90℃常關型當銅水冷頭
溫度超過了90℃就會斷開 ...

咁Delta T係幾多?

audiofire

好有心裡的設計
用了水泠聲音會唔會濕潤一點?

天下第一刀

anthony.cky 發表於 2013-11-21 14:19
咁Delta T係幾多?

這种開關的复位溫差選10-15度=Delta T
要低D就選用磁敏溫度控制器(電飯煲保溫用的磁敏溫控器是65度C﹐Delta T=6度C)﹐
過熱保護用上限溫度85-90度C'Delta T=15-20度C突跳式溫控器'就可以。
Delta T過低引起溫控器頻繁動作.

anthony.cky

天下第一刀 發表於 2013-11-21 21:45
這种開關的复位溫差選10-15度=Delta T
要低D就選用磁敏溫度控制器(電飯煲保溫用的磁敏溫控器是65度C﹐Del ...

Delta T唔係咁嘅意思...係每一次過水之後可以降低嘅溫差...同開關完全無關...

天下第一刀

audiofire 發表於 2013-11-21 16:18
好有心裡的設計
用了水泠聲音會唔會濕潤一點?

理論上2SC5200/2SA1943在1.1A左右靜態電流下+-1.1A在線性區﹐同時對喇叭反電動勢的阻尼是全波的﹐個人聽感比膽機還溫柔。

天下第一刀

anthony.cky 發表於 2013-11-21 21:59
Delta T唔係咁嘅意思...係每一次過水之後可以降低嘅溫差...同開關完全無關... ...

看看工廠數據﹕
http://www.thermaltakeusa.com/products-model.aspx?id=C_00001791
如果你要求高一D就用晶體管集電極接地輸出電路(如專業後級)﹐如此就可以將所有
功率管真正浸入水中﹐讓水沸騰幾乎可以帶走100%的能量﹐加干燒保護即可

anthony.cky

天下第一刀 發表於 2013-11-21 21:45
這种開關的复位溫差選10-15度=Delta T
要低D就選用磁敏溫度控制器(電飯煲保溫用的磁敏溫控器是65度C﹐Del ...

過熱保護係用喺散唔倒熱嘅時候(可能因為漏水, 唔夠水, pump壞), 成部機shut down...
如果過熱先嚟shut down...後級底板應該會死咗先...好有可能係浸濕咗而壞...

anthony.cky

天下第一刀 發表於 2013-11-21 22:05
看看工廠數據﹕
http://www.thermaltakeusa.com/products-model.aspx?id=C_00001791

睇咗啦...提都無提Delta T幾多...

天下第一刀

anthony.cky 發表於 2013-11-21 22:08
過熱保護係用喺散唔倒熱嘅時候(可能因為漏水, 唔夠水, pump壞), 成部機shut down...
如果過熱先嚟shut do ...

油浸濕咗吾會壞

ma73

interesting, thanks for sharing

天下第一刀

anthony.cky 發表於 2013-11-21 22:10
睇咗啦...提都無提Delta T幾多...

要顯示Delta T就干脆用銅管接分體冷氣的蒸發器﹐相信做幾千瓦甲類沒問題。
以上制作經檢測可以做170W左右的熱能量散熱﹐以減少甲機的體積及工程量。

十多年前我做過真正水冷﹐將2500W專業後級調成甲類後將金屬封裝功率管完全焊入
水盤中﹐3加侖水可以用120分鐘左右﹐剛好完成一次演出﹐鼓手及大提琴手非常滿
意﹔由于用80度C的突跳溫控器貼在水盤底部作干燒保護﹐估計集電結跟水的Delta
T在20-30度C左右。

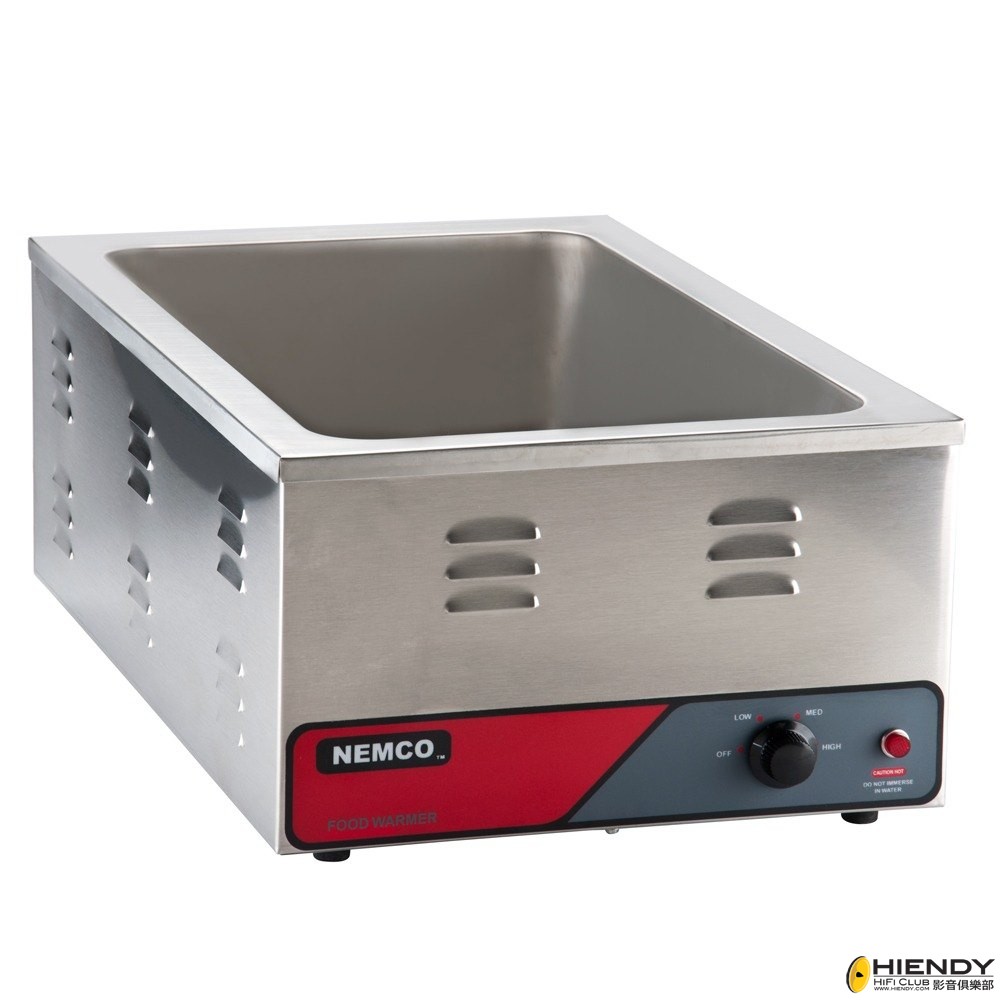

圖片是餐館用的Food Warmer(About $150/EA)
Left to Right: 14 5/8" (英寸)
Front to Back: 23 7/8" (英寸)
Height: 9" (英寸)
該種將菜盤擺在上面﹐利用Food Warmer中的電熱恆溫水保溫﹔底部空間完全可以放
入功放板﹐200W的環牛免強可以放入去.
PS.
最好將金封管用氬弧焊焊入容器底部﹐如此功率管完全浸入水中。剛好手中有個大陸復制的樣品﹐遲D試下效果.
由于功放工作在甲類﹐建議使用功放專用開關穩壓電源板(大陸淘寶有賣).

anthony.cky

完全唔知點處理delta T你唔好做水冷喇...

天下第一刀

anthony.cky 發表於 2013-11-23 09:48
完全唔知點處理delta T你唔好做水冷喇...

中國人太認真吾會出好的產品﹐美國人靠實驗出的產品HIEND而且可靠﹐其實產品在
最差的環境下能可靠工作就是最好的產品。你去計算可以省去成本﹐但不一定可靠。
