再做Audiolab M-DAC Power Supply

JackieEason

小弟舊年用兩隻火牛做咗個power supply俾Audiolab M-DAC，以下係舊年做的。

Audiolab M-DAC換火牛，結局篇

听耐咗總覺未满意，近日重新做。
改用Noratel 36VA火牛，低頻比Talema多小小，寛松小小。

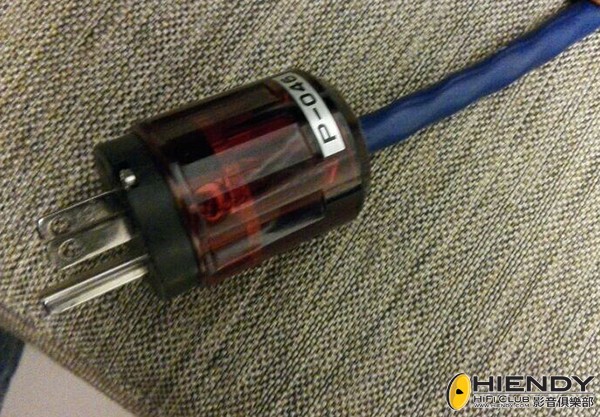

不過人聲瘦且寡。PC用Norsdost Blue Heaven替代Oyaide，人聲潤好多。插蘇仲係用Oyaide P-46。



跟住就係試不同焊锡，終於試好一種，Wonder聲音啱啱好。

最后煲咗50個鍾，低頻深沉且有逼力，人聲潤得離清，高頻光澤恰好。

稍候會揾工場用電木做外壳，小弟相信用電木做至靚聲。

其實兩隻牛一條PC，加上焊錫，好似好簡單， 不過聲音經已好多变化，由此體會到做部靚聲音响實在唔容易。
無源前級好似冇乜餡，其實真係要好多心血同時間。

KenKyf

krell

請問Ching,2隻 Noratel 火牛 在邊樹買?

JackieEason

我嚮淘寳買的，呢間唔係專門買牛，係做產品用剩買出離的。
http://item.taobao.com/item.htm? ... p;abbucket=7#detail

ice_man

Noratel 牛...

JackieEason

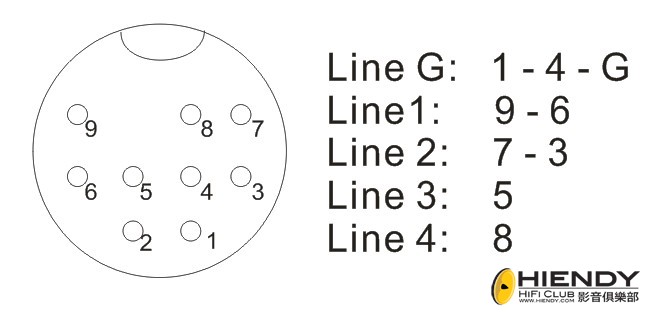

小弟post個接線圖出離，有興趣的ching可以一齊做。火牛出離依然係AC，先前網上流傳的接線圖，標有正負電的，都唔啱。



說明：
個圖的方向係将個Mini Din-9插口對住自己离睇。
Line 1-4都係15v AC。
其實Line-G都係15v AC，不過Line-G亦係地線及回路，圖中駁線係 pin1 - pin4 及插口外面一圈鐡（即係部機的地）
火牛1： output 1線駁 Line1，output 4線駁 Line2
火牛2： output 1線駁 Line3，output 4線駁 Line4
两隻火牛的output 2,3線，合共4條線一齊駁Ling-G

如此，部 M-DAC 的 Digital 和 Analog就分開两隻牛供電，原装火牛得13火，新PS就36火。改過之後M-DAC，單睇DAC唔計前級，會好過曬一眾大機8200cd,cdq,dq

JackieEason

小弟天下爲公
